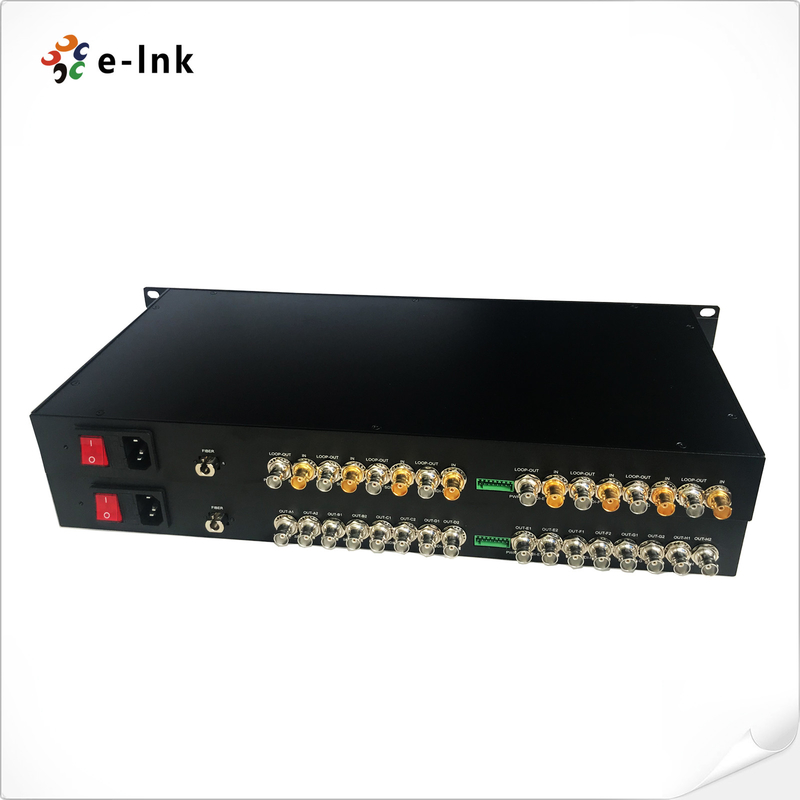

Productbeschrijving van de SDI over glasvezel extender:
LNK-3GSDI-4BV-serie ondersteunt een 4-kanaal tweerichtings 3G-SDI-standaard-hochafbeeldingsvideosignaal dat wordt verzonden via een enkele glasvezelkabel,en het signaal lokaal monitoren via een 3G/HD-SDI-lusuitgangDeze SDI Over Fiber Optic Extender bevat één zender en één ontvanger voor 1080P 3G-SDI-signaal.Dit.SDI over glasvezel extenderkan tegelijkertijd 4-Ch bidirectionele 3G-SDI Video.1-Ch Reverse RS-485 gegevens, signaal door een enkele glasvezel verzenden. De videokwaliteit tot uitzendstandaard,Audio-kwaliteit tot CD-niveau ondersteunt Reverse RS-485 datacommunicatieformaat.
SDI over glasvezel extender kenmerken:
4 kanalen bidirectionele 3G-SDI-videotransmissie via glasvezel
- Automatische kabelvergelijking om de signaalintegriteit te garanderen
️ Automatische herclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel met 3G-SDI-camerasystemen en ondersteunt Reverse RS-485-gegevensprotocollen
- Langdurige transmissie van ten minste 10 km tot 120 km.
► Terminal block power input for industrial application
Ondersteunt warm wisselen en warm aansluiten
¢ volledige digitale niet-compressieve transmissie op uitzendniveau;
- superoptisch dynamisch bereik en zonder aanpassing vóór gebruik;
WDM/CWDM/DWDM-techniek met glasvezel;
Technische parameters van de SDI over glasvezelverlenger:
| Interface met glasvezel |
Simplex LC |
| Transmissieafstand |
550m-20Km |
| Video-interface |
BNC |
| Video-invoer-/uitvoerimpedantie |
75Ω |
| Video-invoer/uitvoerspanning |
Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid |
Maximum 3,2 Gb/s |
| Video-SDI-standaard |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| |
SMPTE425M3Gb/s Mapping ((3G-SDI) |
| |
SMPTE424M 3Gb/s seriële interface (SDI) |
| Fysieke interface |
Industrieel standaard schroefterminal |
| Gegevenstype |
Omgekeerde RS485 |
| Steun voor frequentie/tarief |
Max. 57600bps voor RS485 |
| BER |
< 10 ‰9 |
SDI over glasvezel extender's toepassing:
Ondersteuning en diensten van SDI over glasvezelverlengers:
SDI Over Fiber Optic Extender technische ondersteuning en diensten omvatten:
- 24/7 online technische ondersteuning
- Gratis installatie
- Technische ondersteuning ter plaatse
- Regelmatige systeemupdates en -upgrades
- Onderwijs en opleiding
Verpakking en verzending van de SDI over glasvezel extender:
SDI over glasvezel extenderis verpakt voor verzending in een stevige golfkarton die is ontworpen voor veilig vervoer en hantering.Het interieur is gevuld met beschermende schuiminzetstukken om het product tegen schokken en trillingen te beschermen, terwijl aan de buitenkant van de doos duidelijk product- en verzendinformatie staat aangebracht.
SDI Over Fiber Optic Extender bestelgegevens:
| Model |
Beschrijving |
| LNK-3GSDI-4BV |
4-Ch Bidirectionele 3G-SDI-video met loop-out, 20 km, SM, FC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
| LNK-3GSDI-4BV1R |
4-Ch Bidirectionele SDI Video met loop-out + 1-Ch RS485 Reverse Data, 20km, SM, FC, inclusief 1 zender & 1 ontvanger, gebruikt door paren |
