HD-SDI naar glasvezelconverter
HD-SDI naar glasvezelconverter
1Geavanceerde multi-kanaal audio- en videotransmissie
Deze converter verwerkt efficiënt 1-kanaals HD-SDI-video met 8-kanaals ingebedde audio per SDI-stroom.Het zendt content van uitzendkwaliteit en bidirectionele RS422/485-besturingsgegevens over glasvezel, waarbij gebruik wordt gemaakt van volledig digitale niet-gecomprimeerde transmissie om de integriteit en compatibiliteit van het signaal op professioneel uitzendniveau te waarborgen.
2Automatisch beheer van de signaalintegrititeit
Uitgerust met intelligente functies, waaronder automatische kabel-equalization en automatische reclocking (270Mbps-1.48Gbps).compensatie voor kabelverlies en -schokken om ongeschonden video- en gegevensoverdracht zonder handmatige aanpassing te garanderen.
3Verlengde transmissieafstand en flexibiliteit
Ontworpen voor toepassingen op lange afstanden en ondersteunt betrouwbare transmissie van ten minste 10 km (6,2 mijl) tot 80 km.Het integreert glasvezel WDM/CWDM/DWDM technieken en 1000M glasvezel capaciteit, die schaalbare bandbreedte biedt voor toekomstige netwerkaanpassingen en een gemakkelijke integratie in bestaande infrastructuren.
4. Hoog betrouwbare industriële werking
Gebouwd voor veeleisende omgevingen met een power input van een terminalblok en ondersteuning voor warm wisselen/pluggen.Het beschikt over een industrieel ultrabreed werktemperatuurbereik (-40°C tot +85°C) en geavanceerde oppervlaktecoatingstechnieken, waardoor robuuste prestaties en duurzaamheid onder verschillende moeilijke omstandigheden worden gewaarborgd.
5. Directe systeemintegratie en verbeterde optica

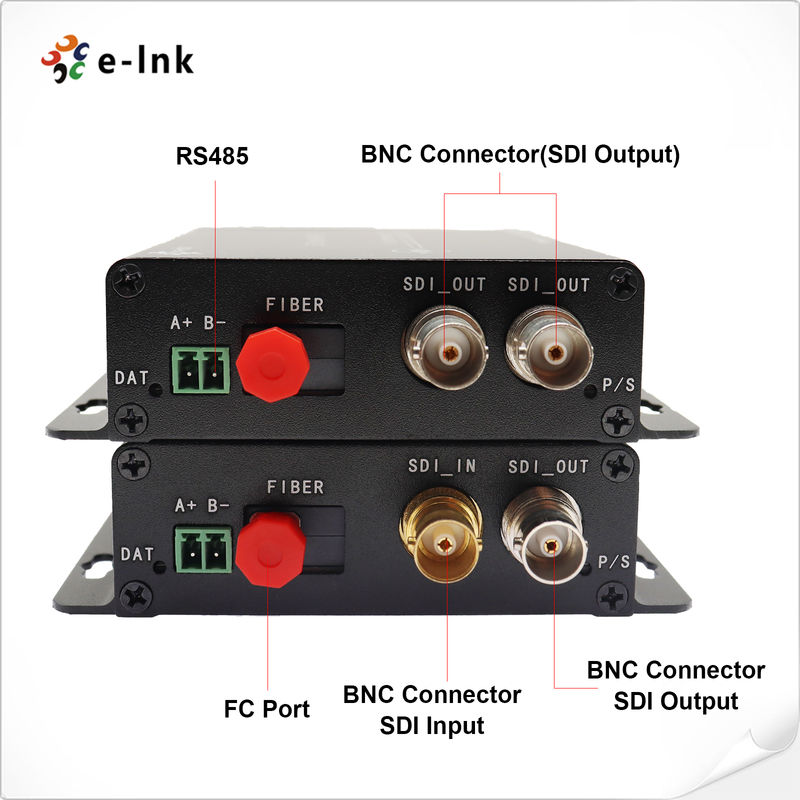

Naadloos kan worden geïntegreerd met HD-SDI-camerasystemen via een SDI-invoer, FC-vezeluitgang en lokale SDI-lusmonitor.de inzet van plug-and-play mogelijk maken zonder voorafgaande aanpassingen, waardoor het een ideale, onderhoudsvriendelijke oplossing is voor onmiddellijke uitbreiding van het systeem.

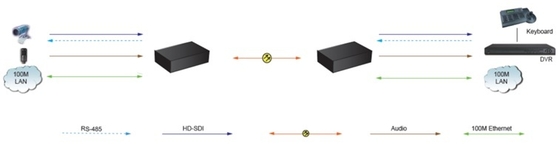

Toepassing van HD-SDI op glasvezelconverter
1.High-Definition Broadcast & Live Production Links
Ideaal voorbijdrage van de omroepenstudio-to-transmitter (STL) verbindingen, vervoerHD-SDI-signalen met ingebouwde audioHet biedt de mogelijkheid om deniet gespannen,niet-gecomprimeerde videotransmissievoorproductie van live evenementen,OB-bussen, enafstandszendcentra, het waarborgensignaalintegriteitentiming accuracy.
2. CCTV- en beveiligingsbewakingssystemen op lange afstand
In dienst ingrootschalige beveiliging van de omtrekenstadsbrede bewakingsnetwerkenVerlengt.HD-SDI-camerafeedsvan afgelegen plaatsen, zoalsluchthavens,de haven, enkritieke infrastructuur¥ naar centralebewakingsstationsIk ben klaar.enkelmodusvezel, waarbijEMI/RFI-interferentieen het mogelijk makenreal-time monitoringtot 80 km.
3. Verkeersbeheer en intelligente vervoerssystemen (ITS)
OndersteuningHigh-definition videotransmissieinverkeersleidingscentraenITS-netwerkenGebruikt voorkentekenherkenning (LPR),Bewaking van de verkeersstromen, enincidentdetectiesystemenHet is de bedoeling dat de infrastructuur op de snelwegen en de tunnels een stabiele, langeafstandsverbinding biedt voorHD-SDI verkeerscamera'smettweerichtingsgegevensbesturing.
4. Professionele A/V & Grote-View Signal Distributie
MogelijkhedensignaalverlenginginStadions,congrescentra, enCommand & control rooms. Verdeeltmeerkanaals HD-video met ingebouwde audiovanproductieverwisselingsmachinesnaarbeeldschermenofprojectorenover vezels, ondersteunendlage latentie,hoge trouwA/V-integratie in complexe installaties.
5. Videobewaking van industriële en ruwe omgevingen
Ontworpen voor:extreme video-toepassingeninolie- en gasinstallaties,elektriciteitscentrales, enmijnbouwHet is...industriële woningenenbreed temperatuurtolerantieeen betrouwbare werking te garanderenprocesbewaking,veiligheidsinspectie, envisualisatie op afstandwaarelektrisch lawaaienextreme temperaturenzijn aanwezig.
HD-SDI naar glasvezelconverter

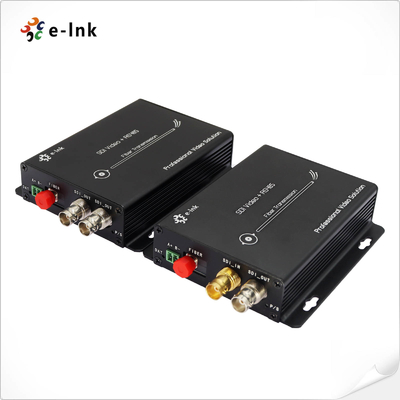

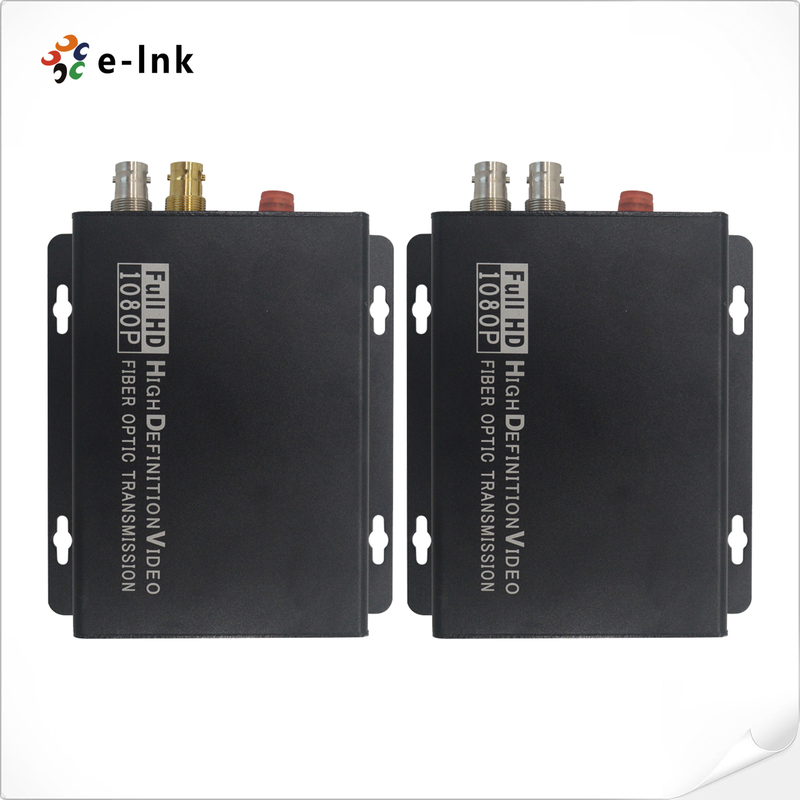

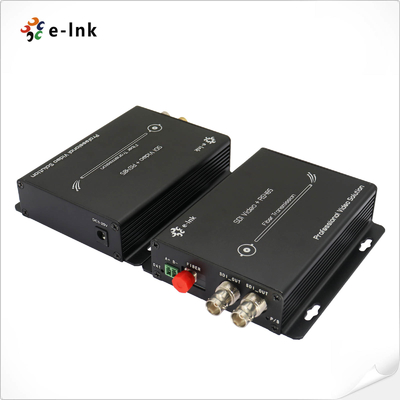

De LNK-HD-110-serie is een professionele, enkelkanaalsHD-SDI-optische vezelconverterDeze compacte oplossing is ontworpen voor videobewaking en uitzendtoepassingen met hoge resolutie.ingebouwde audio-HD-SDI-videosignalenentweerichtingsbesturing RS422/RS485gegevens via een- of meermodus-vezeloptische kabels, waardoor de integriteit van het signaal op lange afstand zonder verlies wordt gewaarborgd.
met een ingebouwde HD-SDILoop-uitgangvoor lokale videobewaking omvat deze converterset een speciaal zender- en ontvangerpaar dat een complete punt-tot-puntverbinding voor kritiek videotransport biedt.ontworpen om elektromagnetische interferentie (EMI) en signaalvermindering die gebruikelijk zijn in op koper gebaseerde systemen te elimineren, het levert onberispelijke, ongecomprimeerde videokwaliteit voor missie-kritieke operaties.
Ideaal voor beveiligingsbewaking, uitzendingen en industriële visualisatie.De LNK-HD-110-serie biedt betrouwbare verbinding over afstanden die de beperkingen van standaard coaxialkabel ver overschrijden.De robuuste prestaties maken het de perfecte keuze voor het uitbreiden van high-definition video feeds in CCTV-systemen, verkeersleidingcentra, stadions,en andere veeleisende omgevingen waar signaalbetrouwbaarheid en betrouwbaarheid van het grootste belang zijn.
Technische index van HD-SDI naar glasvezelconverter
|
Interface met glasvezel
|
|
Interface met glasvezel
|
SimplexeFC
|
|
Transmissieafstand
|
550m-20Km
|
|
Waallengte
|
1310 nm/1550 nm
|
|
Video
|
|
Video-interface
|
BNC
|
|
Video Invoer-/uitvoerimpedantie
|
75Ω
|
|
Video-invoer-/uitvoerspanning
|
Typisch: 1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video bitsnelheid
|
Maximum 3,2 Gb/s
|
|
Verschilwinst (10%～90% APL)
|
< 1%
|
|
Video-SDI-standaard
|
270 Mbps ((SD-SDI), SMPTE259M
|
|
1.485Gbps/M ((HD-SDI),SMPTE292M
|
|
Gegevens
|
|
Fysieke interface
|
Industrieel standaard schroefterminal
|
|
Gegevenstype
|
RS422/RS485 Omgekeerde richting
|
|
Steun voor frequentie/tarief
|
Max. 115200bps voor RS422
Max. 57600bps voor RS485
|
|
BER
|
< 10 ‰9
|
|
Elektrische apparatuur
|
|
Stroomadapter
|
DC 5~ 25V
|
|
Energieverbruik
|
<5W
|
|
LED-indicator
|
|
P/S
|
Stroomvoorziening
|
|
DAT
|
Gegevens
|
|
Mechanische apparatuur
|
|

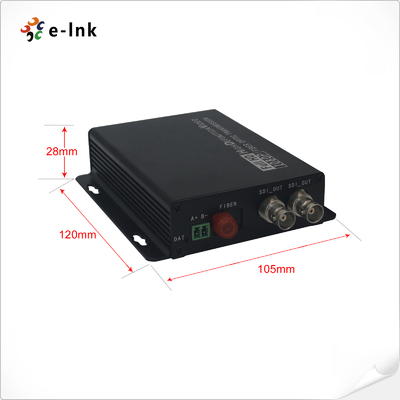

Afmetingen (LxWxH)
|
120 x105 x28 mm
|
|
Wacht
|
0.43KG/paar
|
|
Hoesjes
|
Aluminium behuizing
|
|
Montageopties
|
met een vermogen van niet meer dan 10 kW
|
|
Milieu
|
|
Werken Temperatuur
|
-20°C+70°C
|
|
Bergingstemperatuur
|
-40°C+80°C
|
|
Werken Vochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
Informatie over het bestellen van HD-SDI-naar-vezelconverter
| Artikel 1 |
Beschrijving |
|
| LNK-HD-110-20 |
HD-SDI naar glasvezelconverter met RS422 omgekeerde gegevens en loop-out, SMF,FC-vezelconnector 20 km., met inbegrip van zender en ontvanger, gebruikt in paren |
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice,het verstrekken vanproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product door technici en schade door de mens
de aankoop van de producten die door niet-natuurlijke rampen zijn veroorzaakt, kan de afnemer rechtstreeks naar het aankooppunt gaan om dezelfde soort producten te vervangen.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
