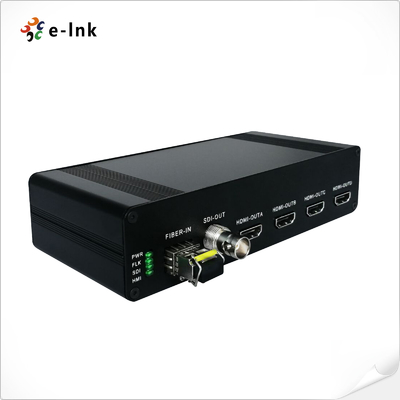

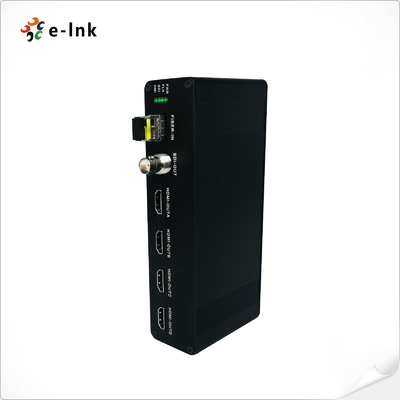

1Ch 3G-SDI Fiber Extender met 4Ch HDMI Uitgang
Overzicht
De LNK-3G-1V4H Serie 3G-SDI Fiber Extender maakt de transmissie van 1-kanaals 3G-SDI video mogelijk,
terwijl het een lokale SDI loop-out biedt voor real-time monitoring. Het systeem bevat een zender met

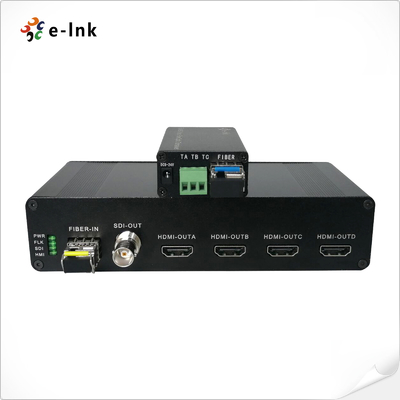

SDI loop-uitgang en een ontvanger met 1 SDI-uitgang en 4 HDMI-uitgangen, waardoor gelijktijdige
multi-screen weergave mogelijk is. Ideaal voor uitzendingen, live evenementen, videoconferenties en beveiligingsmonitoring,
het levert video-overdracht van broadcast-kwaliteit, zonder verlies, over lange afstanden.
Kenmerken

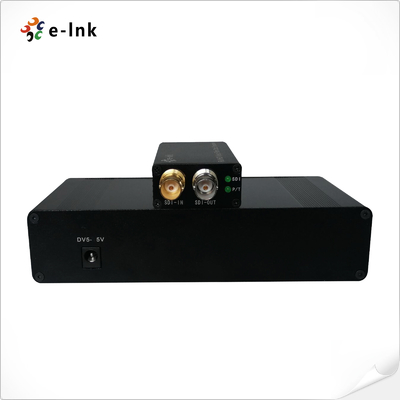

► Zender met 1Ch 3G-SDI ingang en loop-out
► Ontvanger met 1Ch 3G-SDI uitgang en 4Ch HDMI uitgang
► Automatische reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Direct compatibel met 3G-SDI camerasystemen
► Lange transmissiecapaciteit van minimaal 10 km (6,2 mijl), tot 80 km
► Klemmenblok stroomingang; Hot swap en hot plug;
► Volledig digitale, niet-gecomprimeerde transmissie op broadcast-niveau;
► super optisch dynamisch bereik en geen aanpassing nodig;
► glasvezel WDM/CWDM/DWDM techniek;
► industrieel niveau ultra-breed temperatuurbereik (-40℃~+85℃), aanpasbaar aan verschillende omgevingen;
Technische Indexen
| Glasvezel interface |
| Vezel interface |
Simplex LC |
| Transmissie afstand |
550m-20Km |
| Golflengte |
1310nm/1550nm |
| Video - SDI |
| Video interface |
BNC |
| Video ingangs-/uitgangsimpedantie |
75Ω |
| Video ingangs-/uitgangsspanning |
Typisch: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bitsnelheid |
Max 3.2Gb/s |
| Differentieel gain (10%～90% APL) |
<1% |
| Video SDI standaard |
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| SMPTE424M 3Gb/s seriële interface(3G-SDI) |
| Video - HDMI |
| Connector |
Vrouwelijke HDMI type A |
| Impedantie |
100Ω |
| Resolutie |
Tot 1920*1200@60Hz |
| HDMI Kabel Bereik |
<5Meter |
| Elektrisch |
| Stroomadapter |
DC 5V |
| Stroomverbruik |
<5W |
| LED Indicator |
| PWR |
Stroomvoorziening |
| FLK |
Vezelverbinding |
| SDI |
SDI Video |
| HMI |
HDMI Video |
| Mechanisch |
| Afmetingen (LxBxH) |
Zender: 72 x 42 x 22 mm |
| Ontvanger: 164 x 72 x 38 mm |
| Gewicht |
1.5KG/paar |
| Behuizing |
Aluminium behuizing |
| Montage opties |
Bureaublad |
| Omgeving |
| Werktemperatuur |
-20℃～+70℃ |
| Opslagtemperatuur |
-40℃～+80℃ |
| Werkvochtigheid |
0~95% |
| MTBF |
≥100000 uur |
Afmeting & Grootte
Bestelinformatie
| Model |
Beschrijving |
| LNK-3G-1V4H |
3G-SDI Fiber Extender, Zender met 3G-SDI ingang en loop-out, Ontvanger met 1Ch 3G-SDI uitgang en 4Ch HDMI uitgang, SMF, LC Vezel Connector 20KM, gebruikt per paar |
