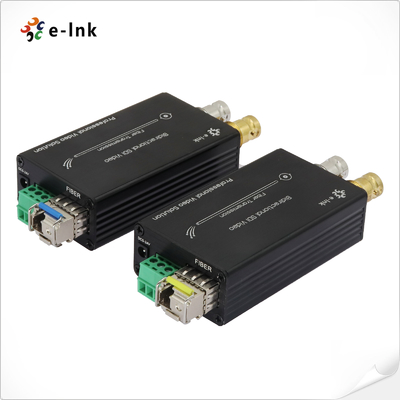

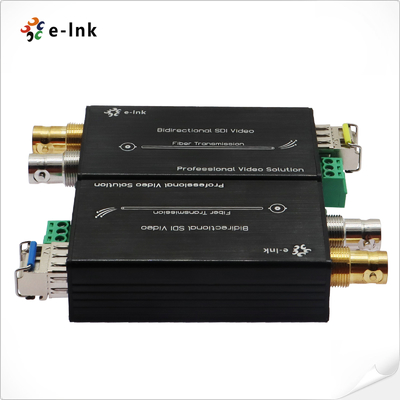

MiniBi-directionele HD/3G-SDI naar glasvezelconverter
Overzicht
DeMini-type 3G/HD-SDI-vezelconverteris ontworpen voor professionele videotransmissie en ondersteunt
1-kanaal tweerichtings 3G/HD-SDI-video(met ingebouwde audio) over een enkele glasvezelkabel.
Deze oplossing omvat een zender- en ontvangerpaar, waardoorreal-time,verliesloos,
niet-gecomprimeerde digitale videoHet ondersteunt alle patologische patronen.
het garanderen van een stabiele en betrouwbare signaaloverdracht voor1080P 3G/HD-SDI-signalenIdeaal voorbeveiligingsbewaking,
videoconferentie,rechtstreekse uitzending, en evenementproductie-toepassingen.
Kenmerken
¢ Elk kanaal omvat4-kanaalingebedde audio;
- Automatische kabel-equalization, gebruikt voor alle snelheden onder de 3,2 Gb/s (Belden 1694A);
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel metHD-SDI-camerasystemen
► Long transmission capabilitytot 80 km
- warmte-uitwisseling en warmte-stop;
- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;
- LED-statusindicatie om de werkomstandigheden te controleren;
- Superoptisch dynamisch bereik en zonder aanpassing;
- een zeer breed temperatuurbereik (-20°C tot +70°C) op industrieel niveau, geschikt voor verschillende omgevingen;

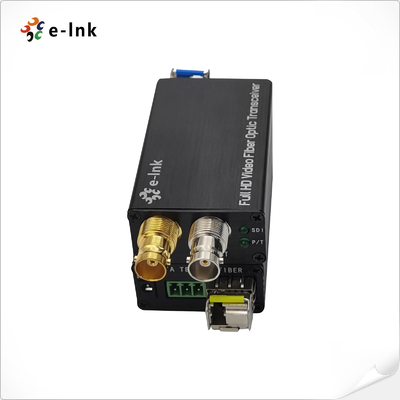

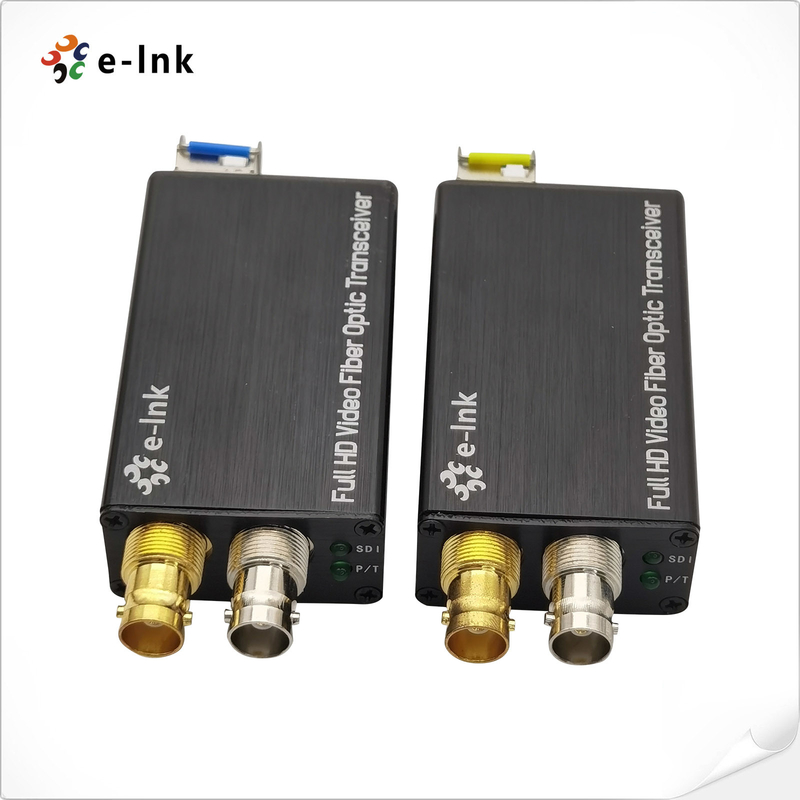

Interface en paneel
Technische indexen
| Interface met glasvezel |
| Interface met glasvezel | Simplex LC |
| Transmissieafstand | 0-20Km (andere afstand beschikbaar) |
| Waallengte | 1310 nm/1550 nm |
| Video |
| Video-interface | BNC |
| Video-invoer-/uitvoerimpedantie | 75Ω |
| Video-invoer/uitvoerspanning | Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid | Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) | < 1% |
| Ondersteuning van SDI-formaat | 625/25 PAL |
| 525/29.97 NTSC, |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-standaard | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seriële interface (SDI) |
| Elektrische apparatuur |
| Stroomadapter | DC 5~12V |
| Energieverbruik | < 5W |
| LED-indicator |
| SDI | SDI-video |
| P/T | Stroomvoorziening |
| Mechanische apparatuur |

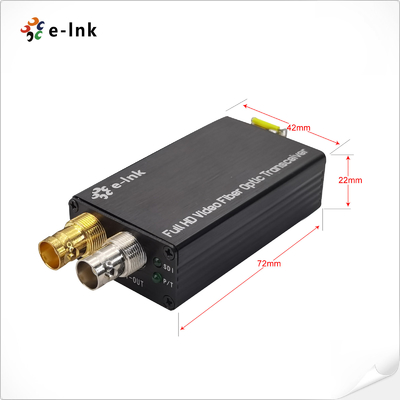

| Afmetingen (LxWxH) | 80 x 40 x 20 mm |
| Gewicht | 0.8 kg/paar |
| Hoesjes | Aluminium behuizing |
| Montageopties | Desktop |
| Milieu |
| Werktemperatuur | -20°C+70°C |
| Bergingstemperatuur | -40°C+80°C |
| Werkvochtigheid | 0~95% |
| MTBF | ≥100000 uur |
Informatie over bestellingen
| Model | Beschrijving |
| LN K-MHD-BIMM | Mini-type Bi-directionele HD-SDI naar glasvezelconverter, MMF, LC glasvezelconnector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-BI20 | Mini-type Bi-directionele HD-SDI naar glasvezelconverter, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-BI40 | Mini-type Bi-directionele HD-SDI naar glasvezelconverter, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt in paren |
| Model | Beschrijving |
| LNK-M3G-BIMM | Bi-directionele 3G-SDI-converter van mini-type naar glasvezel, MMF, LC-vezelconnector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-BI20 | Mini-type bi-directionele 3G-SDI naar vezelconverter, SMF, LC-vezelconnector 20 km, inclusief zender en ontvanger, gebruikt in paren |
| LNK-M3G-BI40 | Mini-type bi-directionele 3G-SDI naar vezelconverter, SMF, LC-vezelconnector 40 km, inclusief zender en ontvanger, gebruikt in paren |
Toepassing
