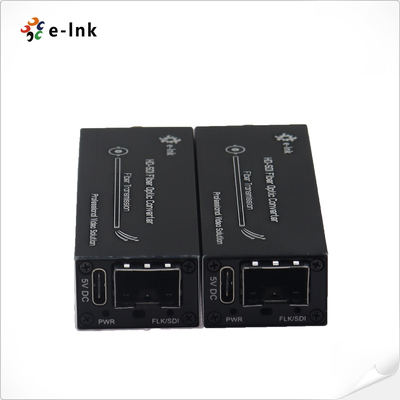

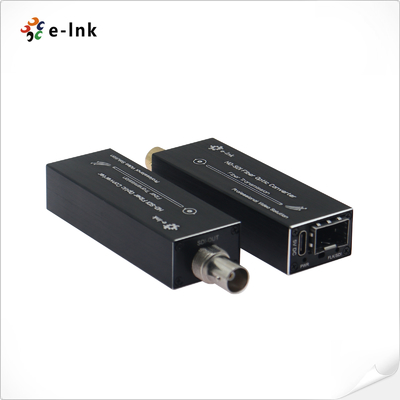

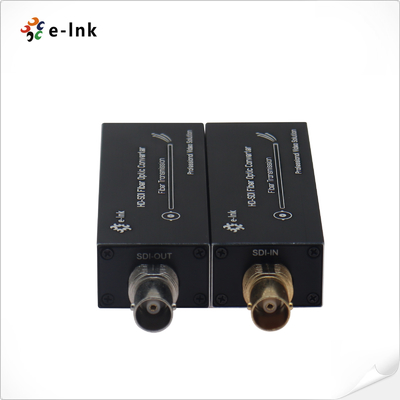

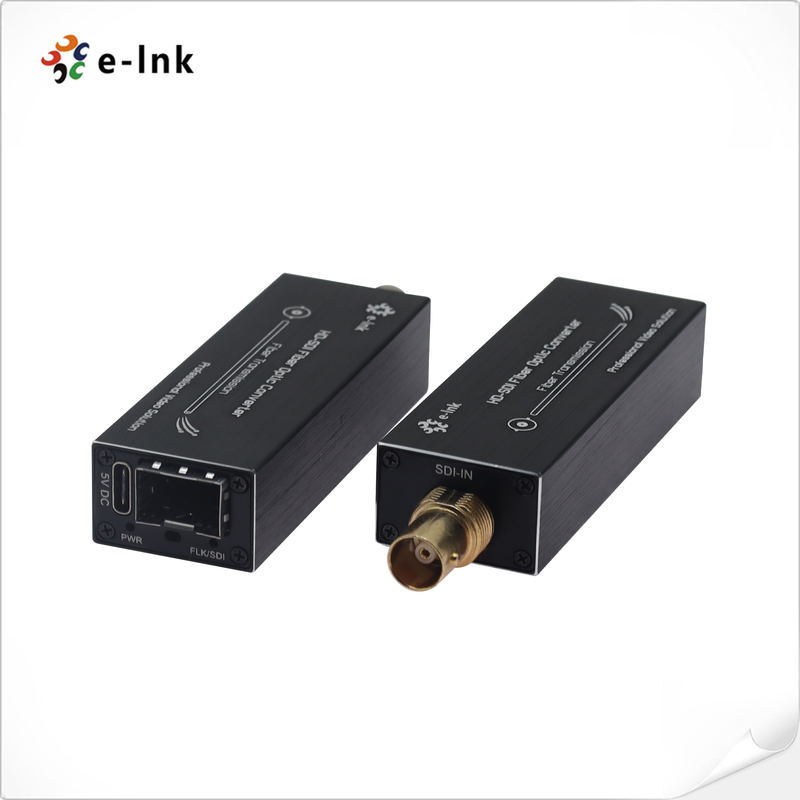

Mini HD-SDI over Fiber Extender
Mini HD-SDI over Fiber Extender Overzicht
De LNK-MHD Serie Mini HD-SDI Fiber Extender vergemakkelijkt de hoogwaardige transmissie van
1-kanaals HD-SDI video (met ingebedde audio) via glasvezelkabel, waardoor betrouwbare transmissie over lange afstanden wordt gegarandeerd
signaalaflevering. Deze compacte en lichtgewicht HD-SDI naar glasvezel converter kit bevat een zender
en een ontvanger, waardoor het ideaal is voor naadloze integratie in bestaande opstellingen. Dit product is ideaal
voor bewakingssystemen, uitzending studio's en professionele AV-installaties biedt.
Het levert prestaties met lage latentie, hoge bandbreedte en storingsvrij.
Mini HD-SDI over Fiber Extender Kenmerken
►Elk kanaal ondersteunt 8-kanaals audio-inbedding om te voldoen aan de behoeften van multi-audio signaaloverdracht
►Automatische kabel-egalisatie zorgt voor signaalintegriteit over lange afstanden
►Automatische reclocking-functie , ondersteunt datasnelheden van 270Mbit/s tot 1.48Gbit/s
►Plug-and-play compatibel met HD-SDI camerasystemen voor eenvoudige installatie
►Ultra-lange transmissieafstand tot 80 kilometer , voldoet aan de behoeften van langeafstandstransmissietoepassingen
►Terminal stroomingang, ondersteunt hot plugging , eenvoudig onderhoud en vervanging
►Volledig digitale, ongecomprimeerde transmissie op uitzendniveau , verliesvrije beeld- en geluidskwaliteit
►Ultra-breed optisch dynamisch bereik, geen handmatige aanpassing vereist , gemakkelijk te gebruiken
►Ondersteuning WDM/CWDM/DWDM glasvezel multiplexing technologie om de transmissie-efficiëntie te verbeteren
►Industriële kwaliteit breed temperatuurontwerp (-20℃~+70℃) om zich aan te passen aan verschillende ruwe omgevingen
Mini HD-SDI over Fiber Extender Technische Indexen
|
Glasvezel interface
|
|
Glasvezel interface
|
Simplex LC
|
|
Transmissie afstand
|
550m-20Km
|
|
Golflengte
|
1310nm/1550nm
|
|
Video
|
|
Video interface
|
BNC
|
|
Video ingangs-/uitgangsimpedantie
|
75Ω
|
|
Video ingangs-/uitgangsspanning
|
Typisch:1Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
Video Bitsnelheid
|
Max 1.48Gb/s
|
|
Differentieel gain (10%～90% APL)
|
<1%
|
|
SDI-formaat ondersteuning
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
Video SDI-standaard
|
270Mbps (SD-SDI)
|
|
1.485Gbps (HD-SDI)
|
|
Elektrisch
|
|
Stroomadapter
|
5V DC, Type-C Interface
|
|
Stroomverbruik
|
<3W
|
|
LED-indicator
|
|
SDI
|
SDI-video
|
|
P/T
|
Voeding
|
|
Mechanisch
|
|
Afmetingen (LxBxH)
|
79 x 27 x 18 mm
|
|
Wacht
|
0.5KG/paar
|
|
Behuizing
|
Aluminium behuizing
|
|
Montage opties
|
Desktop
|
|
Omgeving
|
|
Werktemperatuur
|
-20℃～+70℃
|
|
Opslagtemperatuur
|
-40℃～+80℃
|
|
Bedrijfsvochtigheid
|
5%~90% niet-condenserend
|
|
Opslag vochtigheid
|
5% ~ 90% niet-condenserend
|
|
MTBF
|
≥100000 uur
|
Mini HD-SDI over Fiber Extender Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-MHD-MM
|
Mini HD-SDI naar glasvezel converter, MMF, LC glasvezel connector 500 meter, inclusief zender en ontvanger, gebruikt per paar
|
|
LNK-MHD-20
|
Mini HD-SDI naar glasvezel converter, SMF, LC glasvezel connector 20KM, inclusief zender en ontvanger, gebruikt per paar
|
Mini HD-SDI over Fiber Extender Toepassing
After-Sales en garantiebeleid
Het bestaat uit online klantenservice en telefonische klantenservice, die productconsultatie,
ondersteuning op afstand, onderhouds- en acceptatieservices biedt.
Servicebeleid: Drie maanden vervanging en drie jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een reeks producten, na het testen van het productfalen
door technici en door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, kan de koper rechtstreeks
naar het verkooppunt gaan om hetzelfde type producten te vervangen. Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het originele monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet binnen de reikwijdte van vervanging en gratis onderhoud]
1. Schade veroorzaakt door bediening en onderhoud die niet in overeenstemming is met de instructies in de producthandleiding.
2. Schade veroorzaakt door menselijke factoren, zoals ongeschikte spanningsingang, waterinname en breuk.
3. Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3. Ongeoorloofde wijziging van de inherente instellingen of reparatie zonder toestemming van het bedrijf.
4. Producten die buiten de reikwijdte van gratis onderhoud vallen.
5. Schade veroorzaakt door transport, laden en lossen tijdens reparaties die door klanten worden verzonden.
6. De productbarcode of het model op de productgarantiekaart komt niet overeen met het product zelf.
7. Fouten of schade veroorzaakt door andere niet-productproblemen zoals ontwerp, technologie, fabricage en kwaliteit.
