2G-SDI naar glasvezelconverter met Gigabit Ethernet en 2Ch Backward RS485
Overzicht

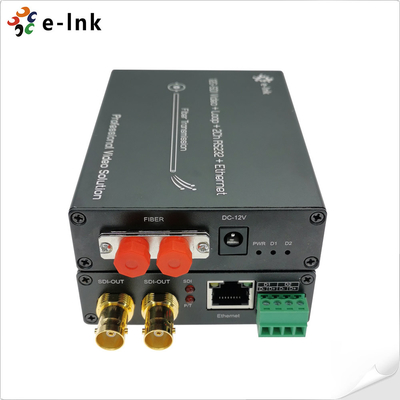

LNK-12GSDI-1V2R1GE-serie 12G-SDI-vezelconverter
Deze hoogwaardige glasvezelconverter ondersteunt:
- 1 kanaal 12G-SDI video (met ingebedde audio)
- 1 kanaal Gigabit Ethernet
- 2 kanalen bidirectionele RS485 data
Alle signalen worden over een enkele glasvezelkabel verzonden, met lokale monitoring via een 12G-lusuitgang.

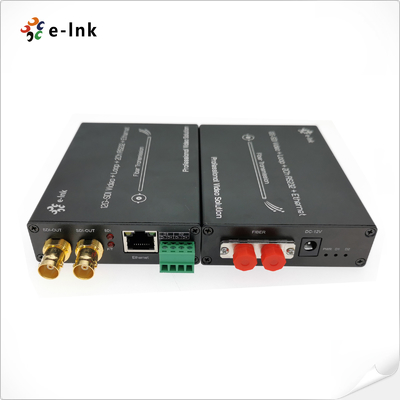

De E-link 12G Video over Fiber Converters set bevat één zender en één ontvanger, compatibel
met hoge-resolutiefilmformaten, met inbegrip van:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Ideaal voor professionele uitzendingen, live productie en hoge kwaliteit videotransmissie over lange afstanden.
Kenmerken
Elk SDI-kanaal bevat 8-kanaals audio ingebed
Geïntegreerde Reclocker-sloten naar SMPTE-snelheden van 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps of
Divide-by-1.001 Subrates en 270 Mbps
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD)
Ondersteunt 1Ch 10/100/1000M Ethernet
WDM/CWDM/DWDM-techniek met glasvezel;
Ondersteunt 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.

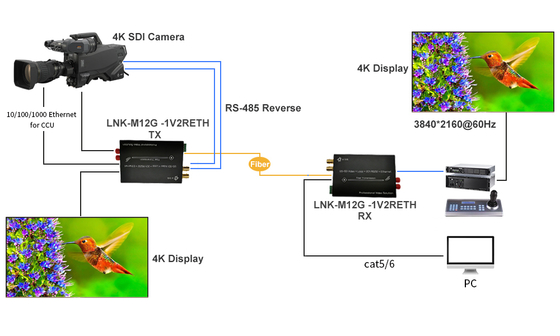

Toepassing
Technische indexen
| Formaten |
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD) |
| Compatibel |
Compatibel met DVB-ASI en AES10 (MADI) |
| Invoer |
1 x 12G-SDI op BNC |
| Output |
2 x FC-optische vezels |
| 1 x 12G-SDI loop-out op BNC |
| Ondersteunde resolutie |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Resolutiebereik |
3840*2160@60Hz |
| Specificatie van de ingangskabel |
≤ 70m@12G SDI Belden 1694A |
| Specificatie van de uitgangskabel |
≤ 60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Gegevenstype |
2Ch Achteruit RS485 |
| Bandbreedte van de optische transmissie |
270MHz12GHz |
| Kracht |
12 VDC |
| Energieverbruik |
6 W (max.) |
| Afmetingen (LxWxH) |
117 x 80 x 24 (mm) |
| Werktemperatuur |
-10°C ∼70°C |
| Bergingstemperatuur |
-40°C ∼85°C |
Panel
RS485 verbinding
