4-Kanaals 3G-SDI Vezelconverter met RS485 & Tally
4-Kanaals 3G-SDI Vezelconverter Overzicht

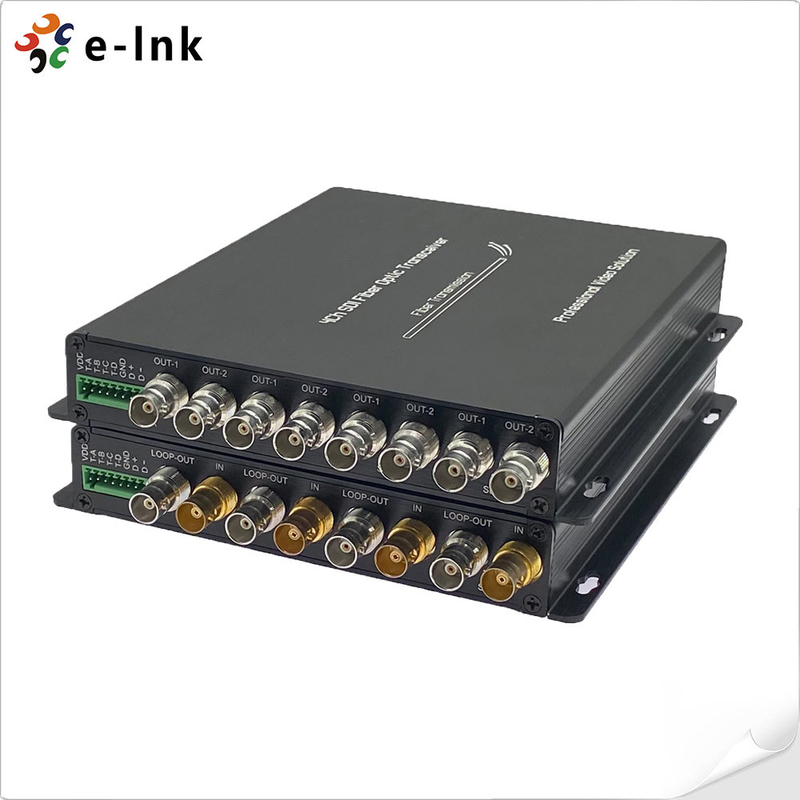

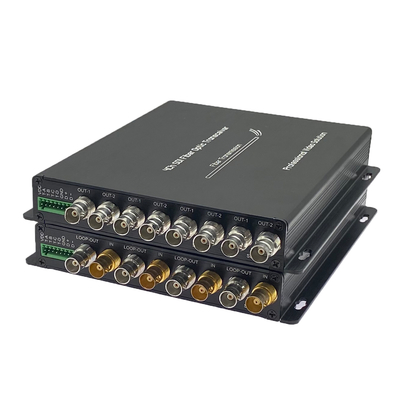

De LNK-3GSDI-4V1DT serie is een hoogwaardige, vierkanaals HD/3G-SDI glasvezel extender
die ongecomprimeerde, broadcast-kwaliteit video (1080p), RS485 data en tally signalen via
een enkele vezelkabel verzendt. Deze geavanceerde 3G-SDI-naar-vezel converter kit bevat een zender en een ontvanger
en ondersteunt loop output, vierkanaals tally en bidirectionele RS485, waardoor naadloze integratie mogelijk is
in professionele broadcast-opstellingen. Dankzij de ultra-lage latentie, hoge bandbreedte en robuuste signaalintegriteit,
is het de ideale oplossing voor live producties en studio-uitzendingen.
4-Kanaals 3G-SDI Vezelconverter Kenmerken
De LNK-3GSDI-4V1N Serie presenteert kenmerken
► 4-kanaals 3G/HD-SDI video vezeltransmissie , ondersteunt hoogwaardige lange-afstand video signaaltransmissie
► Automatische kabel-egalisatie zorgt voor signaalintegriteit over lange afstanden
► Automatische reclocking functie , ondersteunt 270Mbit/s, 1.48Gbit/s en 3Gbit/s snelheden
► Plug-and-play compatibel met 3G/HD-SDI camerasystemen , ondersteunt 4-weg loopback output
► Transmissieafstand tot 20 km (12,5 mijl) , met langere afstandsopties beschikbaar
► Ondersteunt 4-weg tally indicatie voor eenvoudige multi-camera schakelcontrole
► Volledig digitale, ongecomprimeerde broadcast-kwaliteit transmissie zorgt voor nul beeld- en audioverlies
► Ondersteunt 1 reverse RS485 en 4 tally kanalen om aan verschillende controlebehoeften te voldoen
► Werktemperatuurbereik: -10℃~+55℃ , aanpasbaar aan verschillende werkomgevingen
4-Kanaals 3G-SDI Vezelconverter Technische Indexen
|
SDI Ingang
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI en Telecom/Datacom
|
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s
|
|
Ingangsnummer: 4
|
|
Reflectieverlies: >15DB
|
|
Equilibrium: 0-150m @3Gb/s
|
|
Connector: BNC
|
|
Optiek
|
Kanaal: 1
|
|
Type: single-mode
|
|
Transmissieafstand: 20km (Andere afstand Optioneel)
|
|
Reflectieverlies: > 15dB
|
|
Dithering: < 0.2UI
|
|
Connector: FC/UPC (SC, LC, ST optioneel)
|
|
SDI Uitgang
|
Uitgangsnummer:4
|
|
Signaalniveau: 800mV nominaal
|
|
Stijg-/daaltijd: 200ps indicatie
|
|
Overshoot: < 10% amplitude
|
|
Reflectieverlies: >15dB
|
|
Dithering: < 0.2UI
|
|
Connector: 75Ω BNC
|
|
Data
|
1Ch RS-485 (full/half duplex) en ondersteuning NRZ, RZI en Manchester
|
|
Max. 57600bps voor RS485
|
|
Connector: Industriële standaard schroefklem
|
|
4Ch Tally: A, B , C, D
|
|
Stroom- en milieu-indicatie
|
Bedrijfstemperatuur: -10℃～＋55℃
|
|
Stroomingang: 1A@12VDC
|
|
EMI/RFI: voldoet aan FCC Part 15 Class A, EU EMC-standaard
|
|
Gemiddelde tijd storingsvrij: >100000 uur
|
|
SDI videoformaat ondersteunt
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
4-Kanaals 3G-SDI Vezelconverter Bestelinformatie
|
LNK-HDSDI-4V1D4T
|
4-Ch HD-SDI Video met Loop output + 1Ch achterwaarts RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
|
LNK-3GSDI-4V1D4T
|
4-Ch 3G-SDI Video met Loop output + achterwaarts RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
|
4-Kanaals 3G-SDI Vezelconverter Toepassing
► Live evenementen uitgezonden via vezel
► Hoge prestaties (foutvrij) bewakingsnetwerken in het leger of beveiliging;
► Groot video wall systeem
► Intelligent Verkeers Monitoring Systeem
► Industriële monitoring (Elektriciteit, Chemie, Staal, Olie, Spoorwegen & etc)
► Militaire Monitoring (Magazijn, Grens, Bewakers, etc)
► Stadion (Voor LIVE HD video, audio transmissie)
After-Sales en Garantiebeleid
Het bestaat uit online klantenservice en telefonische klantenservice,
die productconsultatie, ondersteuning op afstand, onderhouds- en acceptatiediensten biedt.
Servicebeleid: Drie maanden vervanging en drie jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van de productfout
door technici en door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, kan de koper direct
naar het verkooppunt gaan om dezelfde soort producten te vervangen. Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het originele monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, is de gratis garantieperiode van ons bedrijf 1 jaar.
[De volgende omstandigheden vallen niet binnen de reikwijdte van vervanging en gratis onderhoud]
1. Schade veroorzaakt door bediening en onderhoud die niet in overeenstemming zijn met de instructies in de producthandleiding.
2. Schade veroorzaakt door menselijke factoren, zoals ongeschikte spanningsingang, waterinname en breuk.
3. Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3. Ongeoorloofde wijziging van de inherente instellingen of reparatie zonder toestemming van het bedrijf.
4. Producten die buiten de reikwijdte van gratis onderhoud vallen.
5. Schade veroorzaakt door transport, laden en lossen tijdens reparaties die door klanten zijn verzonden.
6. De productbarcode of het model op de productgarantiekaart komt niet overeen met het product zelf.
7. Fouten of schade veroorzaakt door andere niet-productproblemen zoals ontwerp, technologie, fabricage en kwaliteit.
