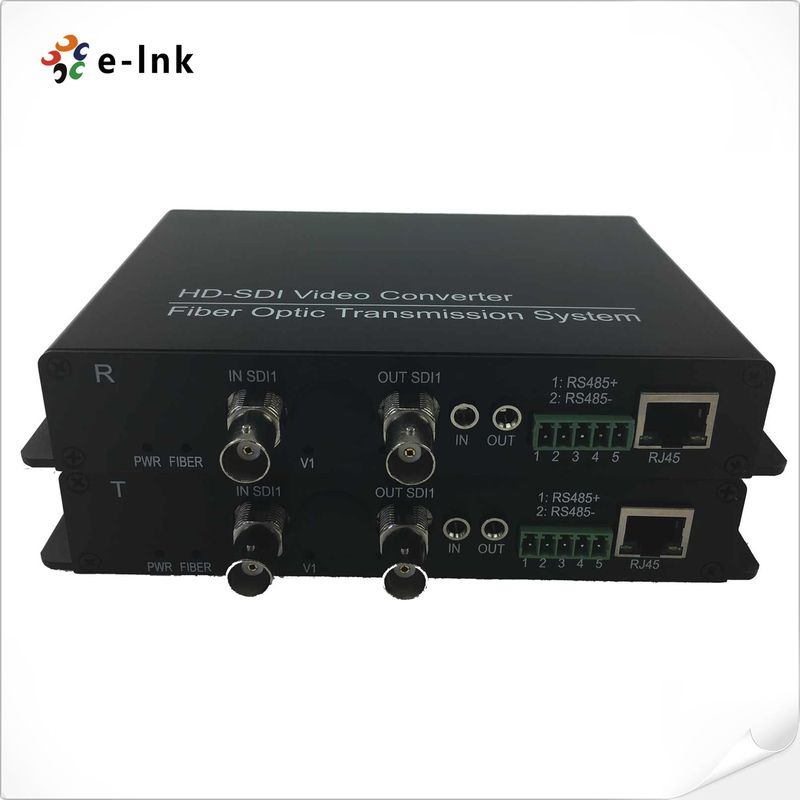

SD/HD/3G-SDI +RS485/RS422/RS232 Data + 10/100M Ethernet overVibraconverter
3G-SDI glasvezelverlenger
E-Link'sSDI/HD/3G Video Digitale Optische Convertergebruikt volledig digitale gigabitvezeltechnologie
om niet-gecomprimeerde en niet-gecodeerde SDI-signalen te verzenden (met de mogelijkheid van ingebedde audio
Het is ideaal voor uitzendingen, bewaking en communicatie.
Het systeem zorgt voor nul vervorming en ultra HD kwaliteit met stabiele prestaties.
Het programma is gebaseerd op een programma voor het opstellen en uitvoerenRS485-besturing, biedt de omvormer
flexibele integratie met verkeerssystemen, militaire beveiliging, live-uitzendingen en AV-apparatuur van stadions.
Belangrijkste kenmerken zijn hoge stabiliteit, plug-and-play werking en robuuste, industriële betrouwbaarheid.
Kenmerken van de 3G-SDI glasvezelverlenger
-
Ondersteunt golflengten van 1310 nm, 1550 nm en 16 CWDM-golflengten
-
voldoen aan ITU-T G.694.2
-
Automatische kabel-equalization voor alle gegevenssnelheden onder 3,2 Gb/s (Belden 1694A)
-
LED-statusindicatoren voor realtime monitoring van de bedrijfsomstandigheden
-
Ondersteunt video-regeneratie om een hoge signaalkwaliteit te behouden
-
SFP-transceiver-ondersteuning voor flexibele inzet
-
Maximale werkingssnelheid tot 3,2 Gb/s
-
SMPTE 292M (2.97 Gb/s) compliant clock recovery
-
Plug-and-play-ontwerp voor het verzenden van SD-SDI, HD-SDI en 3G-SDI digitale video
-
interfaces over een enkele vezel
-
Compatibele SDI-videoformaten:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Technische index van 3G-SDI glasvezelverlengers
|
ZuivelOptische inVermelding:
|
|
|
Interface met glasvezel
|
simplexLC
|
|
Transmissieafstand
|
550 meter.120Km(afhankelijk van SFP-transceiver)
|
|
Waallengte
|
1310 nm /1550 nm(afhankelijk van SFP-transceiver)
|
|
Video
|
|
|
Video-interface
|
BNC
|
|
Video-in/uitgangut-impedantie
|
75Ω
|
|
Video-invoer/uitvoerspanning
|
Typisch: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp
|
|
Video bitsnelheid
|
Maximum 3,2 Gb/s
|
|
Verschilwinst (10%～90% APL)
|
< 1%
|
|
Video-SDI-standaard
|
270 Mbps (SD-SDI), 1,485 Gbps (M) (HD-SDI)
SMPTE425M3Gb/s Mapping ((3G-SDI)
SMPTE424M 3Gb/s seriële interface (SDI)
|
|
Gegevens
|
|
|
Fysieke interface
|
Industrieel standaard schroefterminal
|
|
Gegevenstype
|
RS485/RS422/RS232/Manchester
|
|
Steun voor frequentie/tarief
|
0~400K bps
|
|
Ethernet
|
|
|
Haven
|
10/100 Base-T, RJ-45 connector
|
|
Werkstand
|
Full duplex/half duplex
|
|
Gegevenspercentage
|
10 Mbps en 100 Mbps Ethernet (Auto Adaptive)
|
|
Stroomvoorziening
|
|
|
Stroomadapter
|
AC 100-240V tot DC 5V 2A
|
|
Energieverbruik
|
3W
|
|
DVerplaatsing Grootte
|
166*28*105MM
|
|
Verzendgewicht
|
1.1 kg/paar
|
|
(inclusief externe voedingsadapters en pakketdoos)
|
|
Milieu
|
|
|
Werken Ttemperatuur
|
-40°C +80°C
|
|
BewaarplaatsTemperatuur
|
-40°C +85°C
|
|
Werken Vochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
3G/HD/SD-SDI glasvezel extender applicatie
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In het kader van de verwezenlijking van de doelstellingen van het programma voor de ontwikkeling van de Europese Gemeenschappen (EER-programma) heeft de Commissie een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
