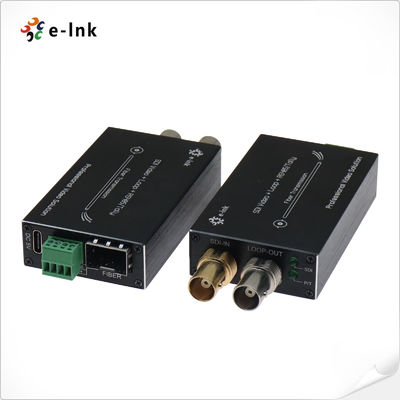

Mini-type 3G-SDI naar glasvezelconverter met Tally & Reverse RS485
Mini 3G-SDI-vezelconverter
Mini 3G/HD-SDI glasvezelconverter ondersteunt 1 kanaal 3G/HD-SDI video (met ingebedde audio), Tally signaal en omgekeerde RS485 signaaloverdracht via glasvezel,en kan lokaal monitoringssignaal uitvoeren via 3G/HD-SDI-lusDe E-link 3G/HD-SDI-videovezelconverter bevat een zender en een ontvanger, die de transmissie van 1080P 3G/HD-SDI-signalen ondersteunt.
Mini 3G-SDI-vezelconverter
- Elk kanaal bevat 8-kanaals audio ingebed;
- Automatische kabel-equalization, gebruikt voor alle snelheden onder 3,2 Gb/s (Belden 1694A);
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel met SDI-camerasystemen
¢ Vervoervermogen tot 80 km
- warmte-uitwisseling en warmte-stop;
- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;
- LED-statusindicatie om de werkomstandigheden te controleren;
superoptisch dynamisch bereik en vrij van aanpassing;
CWDM-golflengten van 1470 tot 1610 nm zijn optioneel;
- een zeer breed temperatuurbereik (-20°C tot +70°C) op industrieel niveau, geschikt voor verschillende omgevingen;
Mini 3G-SDI-vezelconverter technische index
| Interface met glasvezel |
| Interface met glasvezel |
Simplex LC |
| Transmissieafstand |
550m-20Km |
| Waallengte |
1310 nm/1550 nm |
| Video |
| Video-interface |
BNC |
| Video-invoer-/uitvoerimpedantie |
75Ω |
| Video-invoer/uitvoerspanning |
Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid |
Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) |
< 1% |
| Ondersteuning van SDI-formaat |
625/25 PAL |
| 525/29.97 NTSC, |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-standaard |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seriële interface (SDI) |
| Gegevens |
| Fysieke interface |
Industrieel standaard schroefterminal |
| Gegevenstype |
Tally & Reverse RS485 |
| Steun voor frequentie/tarief |
Max. 115200bps voor RS422
Max. 57600bps voor RS485
|
| BER |
< 10 ‰9 |
| Elektrische apparatuur |
| Stroomadapter |
DC 5V |
| Energieverbruik |
< 5W |
| LED-indicator |
| SDI |
SDI-video |
| P/T |
Stroomvoorziening |
| Mechanische apparatuur |
| Afmetingen (LxWxH) |
73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (verpakking)
|
| Gewicht |
75 g (TX)
75 g (RX)
450 g (verpakking)
|
| Hoesjes |
Aluminium behuizing |
| Montageopties |
Desktop |
| Milieu |
| Werktemperatuur |
-20°C+70°C |
| Bergingstemperatuur |
-40°C+80°C |
| Werkvochtigheid |
0~95% |
| MTBF |
≥100000 uur |

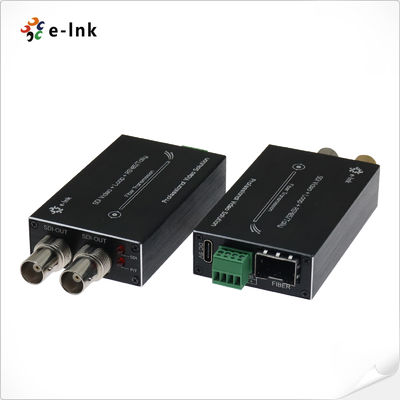

Mini 3G-SDI Fiber Converter Interface & LED
Informatie voor het bestellen van een mini 3G-SDI-vezelconverter
| Model |
Beschrijving |
| LNK-M3G-1V-MM |
Mini-type3G-SDInaar Fiber Converter metTally & Reverse RS485en loop uit,Geldmarktfondsen, LC-vezelconnector500 meter., met inbegrip van zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V-20 |
Mini-type3G-SDInaar Fiber Converter metTally & Reverse RS485en loop uit,SMF, LC-vezelconnector20 km., met inbegrip van zender en ontvanger, gebruikt in paren |
| LNK-M3G-1V-40 |
Mini-type3G-SDInaar Fiber Converter metTally & Reverse RS485en loop uit,SMF, LC-vezelconnector40 km., met inbegrip van zender en ontvanger, gebruikt in paren |
Mini 3G-SDI-vezelconverter applicatie
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice,het verstrekken vanproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product door technici en schade door de mens
de aankoop van de producten die door niet-natuurlijke rampen zijn veroorzaakt, kan de afnemer rechtstreeks naar het aankooppunt gaan om dezelfde soort producten te vervangen.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
