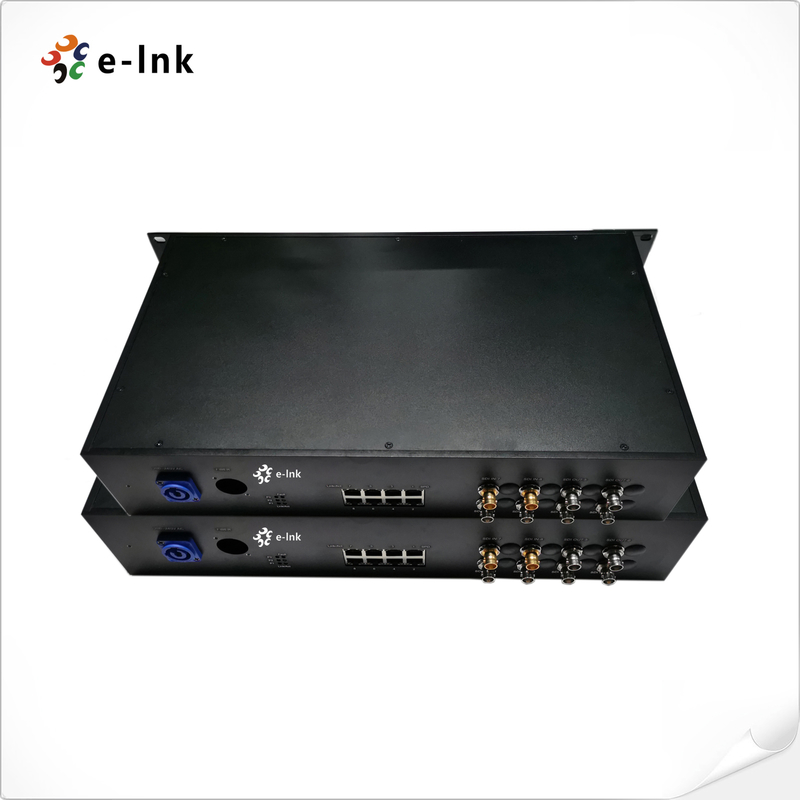

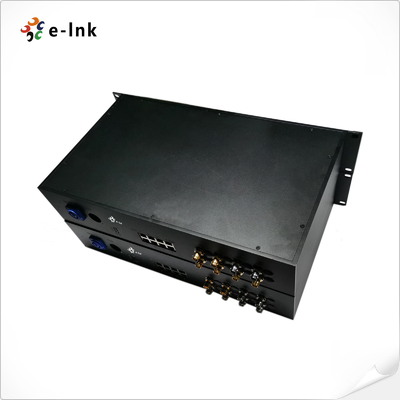

8Ch Gigab- Ikt PoE + 6Ch Voorwaarts 3G-SDI + 2Ch Achterwaarts 3G-SDI Glasvezel Extender
3G-SDI glasvezelverlenger
DeLNK-3GSDI-6FV2BV8GPis een hoogwaardig glasvezeltransmissie-systeem dat
8Gigabit PoE-poorten (802.3af/at), 6 voorste 3G-SDI-kanalen en 2 achterste 3G-SDI-kanalen over
Het levert ongecomprimeerdeSDI (270 Mbps), HD-SDI (1.485 Gbps) en 3G-SDI (2.97 Gbps)
signalenDe uitzendkwaliteit van de apparatuur is hoog, waardoor de uitzendkwaliteit van de apparatuur, die immuun is voor elektromagnetische interferentie, zeer betrouwbaar is.
Het is ideaal voor HD-bewaking en live-uitzendingen, het verlengt de transmissie tot 20 km
De PoE-poorten met automatische detectie zijn intelligent stroomcompatibel.
apparaten en veilig aansluiten op niet-PoE-apparatuur.
Kenmerken van de 3G-SDI glasvezelverlenger
- 8-kanaal Gigabit PoE + 6-kanaal Forward 3G-SDI + 2-kanaal Backward
- 3G-SDI-transmissie via één vezel
- Compatibel met3G-SDI, HD-SDI, SD-SDI en DVB-ASI normen
- Ondersteunt bandbreedte van 19,4 Mb/s tot 2,97 Gb/s
- SMPTE 424M (2.97 Gb/s) compliant clock recovery
- Volledig ondersteunt de belangrijkste digitale video-transportstandaarden: SMPTE 424M, SMPTE 292M,
- SMPTE 259M en SMPTE 297M voor respectievelijk 3G-SDI, HD-SDI, SD-SDI en ASI-formaten
- Geïntegreerd CWDM-systeemmet speciale SFP-modules voor elk transmissietraject
- Automatische kabelvergelijking op basis van gedetecteerde gegevenssnelheid
- LED-indicatoren voor realtime statusbewaking van kritieke parameters
- Standaard19 ̊ 2U-rackmountontwerp voor gemakkelijke integratie
Technische index van 3G-SDI glasvezelverlengers
|
Interface met glasvezel
|
|
Interface met glasvezel
|
SimplexeLC
|
|
Transmissieafstand
|
20 km.
|
|
Waallengte
|
1310 nm/1550 nm
|
|
Video
|
|
Video-interface
|
BNC
|
|
Video Invoer-/uitvoerimpedantie
|
75Ω
|
|
Video-invoer/uitvoerspanning
|
Typisch: 1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video bitsnelheid
|
Maximum 3,2 Gb/s
|
|
Verschilwinst (10%～90% APL)
|
< 1%
|
|
Video-SDI-standaard
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M 3Gb/s seriële interface (SDI)
|
|
Video-invoer
|
6 Kanaal 3G-SDI
|
|
Videe Uitgang
|
2 Kanaal 3G-SDI
|
|
Ethernet
|
|
Normen
|
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX/FX
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
|
|
Power over Ethernet
|
IEEE 802.3af: PoE 48V DC, max. 15,4 watt, 350mA
IEEE 802.3at: PoE 48~56V DC, max. 30 watt, 650mA
Power Pin toewijzing: 4/5(+), 7/8(-)
|
|
Datumtarief
|
10/100/1000Gecombineerd
|
|
Verbinding
|
8 x RJ45
|
|
Max. vermogen per poort
|
RJ45 haven 1 ~ haven8 (Maximaal 30 W per poort)
|
|
Elektrische apparatuur
|
|
Stroominvoer
|
200VAC tot 240VAC
|
|
Energieverbruik
|
< 15 W
|
|
LED-indicator
|
|
PWR
|
Stroomvoorziening
|
|
SDI 1 tot 8
|
3G-SDI signaal
|
|
EenCT
|
RJ45 Ethernet signaal
|
|
LiNK
|
LInkt Status
|
|
Mechanische apparatuur
|
|
Grootte
|
19 ̊ 2U Rack
|
|
Wacht
|
11.5KG/paar
|
|
Hoesjes
|
Metalen koffer
|
|
Montageopties
|
Vervaardiging uit produkten van de posten 8521 en 8528
|
|
Milieu
|
|
Werktemperatuur
|
-20°C+70°C
|
|
Bergingstemperatuur
|
-40°C+80°C
|
|
Werkvochtigheid
|
0~95%
|
3G/HD/SD-SDI-optische extender bestelgegevens
|
Model
|
Beschrijving
|
|
LNK-3GSDI-6FV2BV8GP
|
8Ch Gigabit PoE + 6Ch Voorwaarts 3G-SDI + 2Ch Achterwaarts 3G-SDI Fiber Optic Extender, Single Mode, Singel Fiber, 20KM, 19 ′′ 2U rack mount
|
3G/HD/SD-SDI glasvezel extender applicatie
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In het kader van de verwezenlijking van de doelstellingen van het programma voor de ontwikkeling van de Europese Gemeenschappen (EER-programma) heeft de Commissie een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
