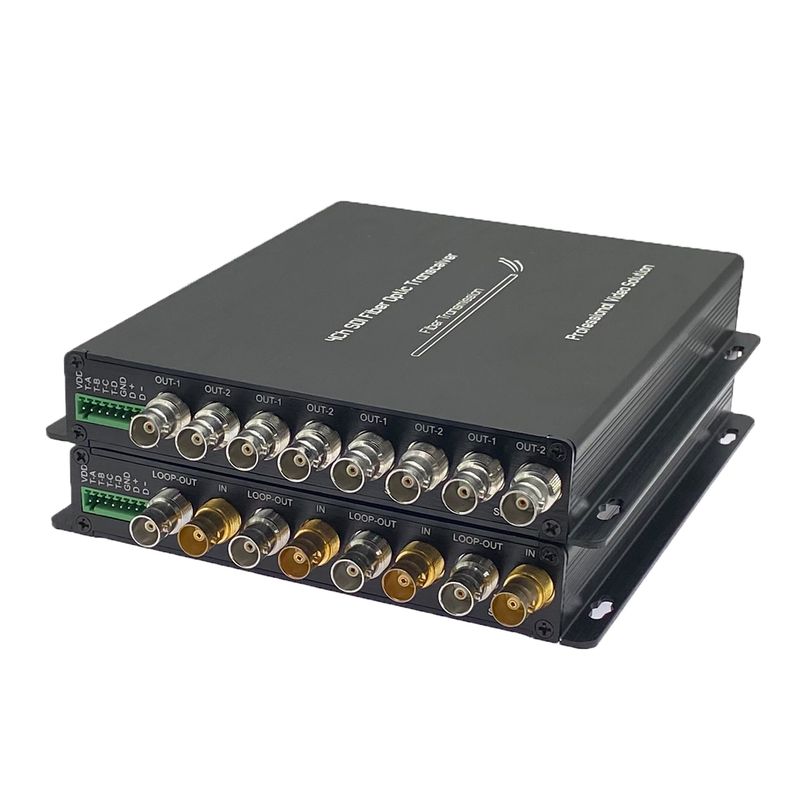

Name: 4-Kanaals 3G/HD-SDI Glasvezel Converter met Loop Output RS485 Tally 20km
Brand: E-link China Technology Co., Ltd.
SKU: LNK-3GSDI-4V1DT
Price: 670.00 USD
Availability: InStock

Place of Origin:

Guangdong, China

Merknaam:

E-link

Certificering:

CE, RoHS, FCC, ISO9001

Model Number:

LNK-3GSDI-4V1DT

Document:

1E-link Communication & Net...og.pdf

Minimum Order Quantity:

1 pair

Prijs:

$545-$795

Packaging Details:

SDI to Fiber Optic Extender Standard Export Package

Delivery Time:

5-12working days

Payment Terms:

T/T,Western Union,MoneyGram,paypal,Credit Card

Supply Ability:

1000pcs/month

Video Input/Output:

4×BNC, 75Ω impedance

Loop Output:

4 channels

Fiber Type:

Single-mode, FC/UPC connector (SC/LC/ST optional)

Transmission Distance:

20km (optional distances available)

Data Interface:

1×RS485 (full/half duplex), 4×Tally

Power Supply:

DC 12V, 1A

Markeren:

20Km SDI Vezelconvertor

3G SDI-vezelconverter

Loop Output SDI-vezelconverter

Verzendt 4-kanaals 3G/HD-SDI video over een enkele optische vezel

Ondersteunt loop output voor elk videokanaal

Geïntegreerde 4-kanaals Tally en bidirectionele RS485 data

Ongecomprimeerde video van uitzendkwaliteit tot 1080P 3G-SDI

Transmissieafstand tot 20 km met single-mode vezel

Automatische kabel-egalisatie en reclocking voor signaalstabiliteit

Compatibel met professionele SDI camerasystemen

Robuust ontwerp met breed bedrijfstemperatuurbereik (-10℃ tot +55℃)

Technische Indexen

SDI Ingang	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI en Telecom/Datacom
	270Mbit/s - 1.48Gbit/s – 3Gbit/s
	Ingangsnummer: 4
	Reflectieverlies: >15DB
	Evenwicht: 0-150m @3Gb/s
	Connector: BNC
Optiek	Kanaal: 1
	Type: single-mode
	Transmissieafstand: 20km (Andere afstand Optioneel)
	Reflectieverlies: > 15dB
	Dithering: < 0.2UI
	Connector: FC/UPC (SC, LC, ST optioneel)
SDI Uitgang	Uitgangsnummer:4
	Signaalniveau: 800mV nominaal
	Stijg-/daaltijd: 200ps indicatie
	Overshoot: < 10% amplitude
	Reflectieverlies: >15dB
	Dithering: < 0.2UI
	Connector: 75Ω BNC
Data	1Ch RS-485 (full/half duplex) en ondersteuning NRZ, RZI en Manchester
	Max. 57600bps voor RS485
	Connector: Industriële standaard schroefklem
	4Ch Tally: A, B , C, D
Stroom- en milieu-indicatie	Bedrijfstemperatuur: -10℃～＋55℃
	Stroomingang: 1A@12VDC
	EMI/RFI: voldoet aan FCC Part 15 Class A, EU EMC-standaard
	Gemiddelde tijd storingsvrij: >100000 uur
SDI videoformaat ondersteunt	625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
SDI videoformaat ondersteunt

Bestelinformatie

LNK-HDSDI-4V1D4T	4-Ch HD-SDI Video met Loop output + 1Ch achterwaarts RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
LNK-3GSDI-4V1D4T	4-Ch 3G-SDI Video met Loop output + achterwaarts RS485 + 4Ch Tally, SM 20km, FC, inclusief 1 zender & 1 ontvanger, gebruikt per paar
