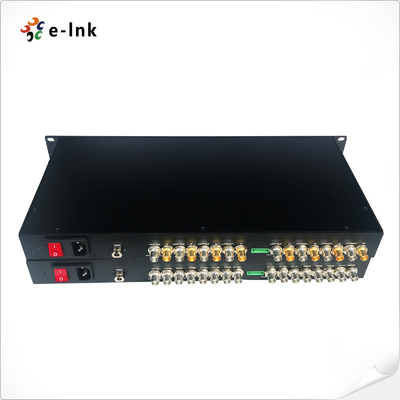

1U Rack-mountable 8-Channel SD/HD/3G-SDI over Single Fiber CWDM Uncompressed Extender
8-kanaals SD/HD/3G-SDI Overzicht van de glasvezelverlenger
DeLNK-SDI-8VDe serie vormt een professionele8-kanaals SD/HD/3G-SDIvideo
een glasvezeltransmissie-systeem dat de levering van video in uitzendkwaliteit vergemakkelijkt;
Deze uitgebreide oplossing bestaat uit één zender.
en één ontvanger, met de capaciteit om1080p 3G-SDI-signalen, vergezeld
door ingebouwde audio in CD-kwaliteit entweerichtings RS-485gegevensoverdracht.
8-kanaals SD/HD/3G-SDI Fiber ExtenderKenmerken
►Efficiënte vezeltransmissie:
Verzendt meerdere kanalen van video en één kanaal van RS-485-gegevens tegelijkertijd over een enkele vezel.
►SDI-ondersteuning met hoge snelheid:
Compatibel met SD-, HD- en 3G-SDI-standaarden, ondersteunt gegevenssnelheden tot 3 Gbps per kanaal.
►Plaatselijke monitoringcapaciteit:
Met een geïntegreerde SDI-lusuitgang voor een handige lokale videobewaking.
►Verzorging op lange afstand:
Ondersteunt transmissieafstanden tot 20 km met behulp van enkelmodusvezel.
►Kwaliteit van de uitzending:
Levert onberispelijke videokwaliteit met nul latentie voor professionele uitzendtoepassingen.
►Professionele rackontwerp:
1U rackmontagebaar chassis ontworpen voor installaties met een hoge dichtheid in professionele omgevingen.
►Veelzijdige toepassing:
Ideaal voor uitzendstudio's, productie van live-evenementen, sportlocaties en bewakingssystemen die een betrouwbare SDI-videotransmissie met een hoge dichtheid vereisen.
8-kanaals SD/HD/3G-SDI Technische indexen voor glasvezelverlengers
|
Interface met glasvezel
|
|
Interface met glasvezel
|
Simplex LC
|
|
Transmissieafstand
|
550m-20Km
|
|
Waallengte
|
1310 nm/1550 nm
|
|
Video
|
|
Video-interface
|
BNC
|
|
Video Invoer-/uitvoerimpedantie
|
75Ω
|
|
Video-invoer/uitvoerspanning
|
Typisch: 1 Vpp, Min 0,5 Vpp, max 1,5 Vpp
|
|
Video bitsnelheid
|
Maximum 3,2 Gb/s
|
|
Verschilwinst (10%～90% APL)
|
< 1%
|
|
Ondersteuning van SDI-formaat
|
625/25 PAL
|
|
525/29.97 NTSC,
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Video-SDI-standaard
|
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s Mapping ((3G-SDI)
|
|
SMPTE424M 3Gb/s seriële interface (SDI)
|
|
Gegevens
|
|
Fysieke interface
|
Industrieel standaard schroefterminal
|
|
Gegevenstype
|
Omgekeerde RS485
|
|
Steun voor frequentie/tarief
|
Max. 57600bps voor RS485
|
|
BER
|
< 10 ‰9
|
|
Elektrische apparatuur
|
|
Stroomadapter
|
AC 110~ 220V
|
|
Energieverbruik
|
< 15W
|
|
LED-indicator
|
|
SDI A/B/C/D/E/F/G/H
|
SDI-video
|
|
PWR
|
Stroomvoorziening
|
|
Mechanische apparatuur
|
|
Afmetingen (LxWxH)
|
19 inch 1U (483 x 220 x 44,45 mm)
|
|
Wacht
|
7 kg/paar
|
|
Hoesjes
|
Aluminium behuizing
|
|
Montageopties
|
Rackmount
|
|
Milieu
|
|
Werktemperatuur
|
-20°C+70°C
|
|
Bergingstemperatuur
|
-40°C+80°C
|
|
Werkvochtigheid
|
0~95%
|
|
MTBF
|
≥100000 uur
|
8-kanaals SD/HD/3G-SDI Informatie over het bestellen van glasvezelverlengers
|
Model
|
Beschrijving
|
|
LNK-SDI-8V
|
19" 1U 8-ChHD-SDI Video met Loop-out, 20 km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-SDI-8V1R
|
19" 1U 8-ChHD-SDI Video met Loop-out + 1-Ch RS485 Reverse Data, 20km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-SDI-8V1A
|
19" 1U 8-ChHD-SDI Video met Loop-out + 1-Ch Forward Audio, 20km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI 1080p video met Loop-out, 20km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI 1080p video met Loop-out + 1-Ch RS485 Reverse Data, 20km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI 1080p video met Loop-out + 1-Ch Forward Audio, 20km, SM,LC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
8-kanaals SD/HD/3G-SDI Toepassing van glasvezelverlengers
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: binnen drie maanden na aankoop van een serie producten, na het testen van het product door technici en door de mens veroorzaakte schade als gevolg van niet-natuurlijke rampen,de koper kan rechtstreeks naar het aankooppunt gaan om hetzelfde soort producten te vervangenAls er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
