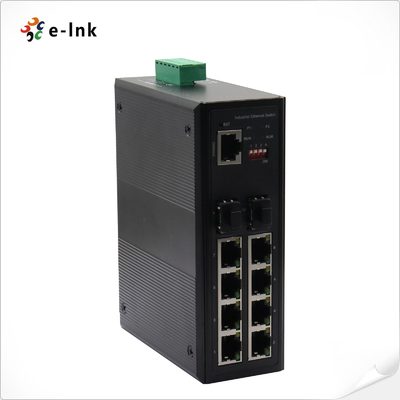

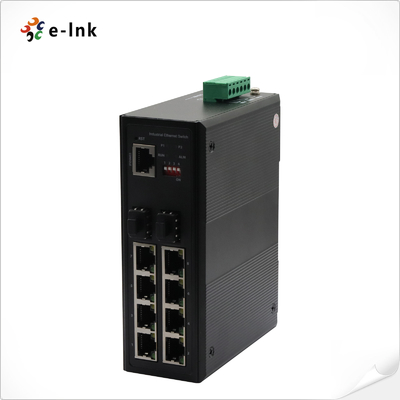

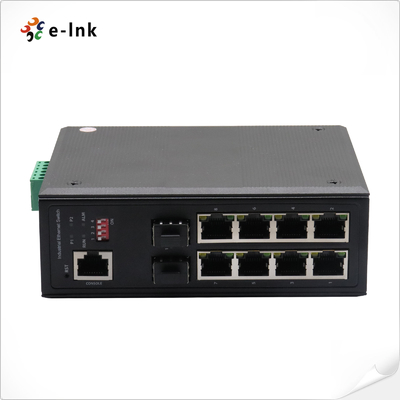

Industrieel 4-poort 10/100/1000T 802.3bt PoE + 4-poort 10/100/1000T 802.3at PoE + 2-poort 100/1000X SFP Managed Ethernet Switch
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Overzicht
De LNK-GYM7208GHP-SFP Serie is een next-generation industriële managed PoE switch met
4 x 802.3bt (90W) PoE++ poorten, 4 x 802.3at (30W) PoE+ poorten en 2 x Gigabit SFP glasvezel slots
voor snelle, lange-afstand connectiviteit. Dit product is ontworpen om de ontberingen te weerstaan
van industriële omgevingen, waardoor consistente en betrouwbare Ethernet-transmissie wordt gegarandeerd.
Het beschikt over dubbele stroomingangen (12-48V DC) voor redundantie, werkt ventilatorloos en beschikt over
een breed temperatuurbereik (-40°C tot 80°C). De compacte, robuuste IP40 metalen behuizing ondersteunt DIN-rail
of wandmontage, waardoor het ideaal is voor industriële automatisering, ITS (Intelligente Transportsystemen),
militaire en nutsnetwerken. Deze switch is uitgerust met geavanceerde Quality of Service (QoS), VLAN,
en netwerkbeheerfuncties, die zorgen voor high-bandwidth, lage latentie en veilige gegevensoverdracht
voor missie-kritieke toepassingen.
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Kenmerken
LNK-IMC2008G presenteert de volgende kenmerken:
► Flexibele Glasvezel Connectiviteit: Twee 100/1000BASE-X mini-GBIC/SFP slots met automatische detectie voor verschillende SFP modules.
► High-Power PoE Ondersteuning : 4×10/100/1000T 802.3bt PoE poorten en 4×10/100/1000T 802.3at PoE poorten,
leveren tot 480W totaal PoE stroombudget .
► Grote Frame Capaciteit: Ondersteunt 16K-byte giant frames, compatibel met meerdere extensieprotocollen.
► Efficiënt Netwerken : IEEE 802.3az Energie-Efficiënt Ethernet met 8K MAC-adrestabel voor geoptimaliseerde prestaties.
► Geavanceerde Protocol Ondersteuning : Volledige IPv6-compatibiliteit met 4KV elektrische overspanningsbeveiliging voor betrouwbare werking.
► Uitgebreide Statusindicatoren : Duidelijke LED-indicatoren voor real-time apparaatstatus en netwerkactiviteit.
► Stroomingang Bescherming : Polariteitsbeschermingsontwerp voorkomt schade door onjuiste stroomaansluitingen.
► Robuust Ventilatorloos Ontwerp : Duurzame metalen behuizing met ventilatorloze koeling voor stille, onderhoudsvrije werking.
► Flexibele Installatie : Ondersteunt zowel DIN-rail als wandmontage configuraties voor veelzijdige implementatie.
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Technische Indexen
|
Fysieke Poort
|
|
RJ45 poort en snelheid
|
4x10/100/1000Base-T 802.3bt PoE++
4x10/100/1000Base-T 802.3at PoE+
|
|
Glasvezel poort en snelheid
|
2x100/1000Base-FX SFP (Dual Mode, Automatische Detectie)
|
|
Parameters
|
|
Ethernet standaarden
|
IEEE 802.1x authenticatie
IEEE 802.1q-Tagging
IEEE 802.1p-Qeueing Layer 2 QoS/CoS met min. 4 Queues per Poort IEEE 802.1w RSTP rapid spanning tree
IEEE 802.3ad Trunking
IEEE 802.3x flow control
IEEE 802.1D Spanning Tree
IEEE802.1ab LLDP
|
|
Pakketbuffer
|
4Mbits
|
|
Maximale pakketlengte
|
Tot 1532Bytes
|
|
MAC-adrestabel
|
16K
|
|
Transmissiemodus
|
Store and Forward (full/half duplex mode)
|
|
Uitwisselingseigenschap
|
Vertragingstijd: < 7μs
Backplane bandbreedte: 20Gbps
Pakket doorstuur snelheid: 14.88Mpps
|
|
PoE
|
|
PoE Standaard
|
4 x IEEE 802.3af/at/bt PoE
4 x IEEE 802.3af/at PoE
|
|
Stroombudget
|
Max. PoE uitgangsvermogen budget 90W voor enkele PoE poort
Totaal PoE Stroombudget tot maximaal 480 watt
|
|
Bliksembeveiliging
|
De Industriële Switch biedt contactontlading van ±8KV DC en luchtontlading van ±15KV DC voor Ethernet ESD-bescherming. Het ondersteunt ook ±4KV overspanningsimmuniteit om de productstabiliteit te verbeteren en de netwerken van gebruikers te beschermen tegen verwoestende ESD-aanvallen, waardoor de werking niet fluctueert.
|
|
DIP Switch
|
|
DIP
|
Staat
|
Beschrijving
|
|
#1
|
AAN
|
RSTP Uitgeschakeld
|
|
UIT
|
RSTP Inschakelen
|
|
#2
|
AAN
|
Poort VLAN Inschakelen
|
|
UIT
|
Poort VLAN Uitschakelen
|
|
#3
|
AAN
|
SFP Poort is 100M
|
|
UIT
|
SFP Poort 100M/1000M
|
|
#4
|
N/A
|
Functie Reserve
|
|
LED Indicator
|
|
Stroom
|
Connect-altijd
|
|
RJ45
|
Link/Act: connect-altijd; data-uitwisseling-twinkle Snelheid licht: 100Mbps-altijd; 10Mbps-twinkle
|
|
Glasvezel
|
Link/Act: connect-altijd; data-uitwisseling-twinkle
|
|
Stroominformatie
|
|
Stroomtoegangsmodus
|
Phoenix-aansluiting
|
|
Redundante stroomingang
|
DC 48-56V
|
|
Overbelastingsbeveiliging
|
Ja
|
|
Stroom omgekeerd
|
Ondersteuning
|
|
Stroomverbruik
|
Volle belasting<15W (Gebruik geen PoE)
|
|
Fysieke Eigenschap
|
|
Beschermingsgraad
|
IP40 aluminium behuizing
|
|
Koelmodus
|
Natuurlijke koeling, geen ventilatorontwerp
|
|
Afmetingen
|
138mm x 106mm x 41mm (L x B x H)
|
|

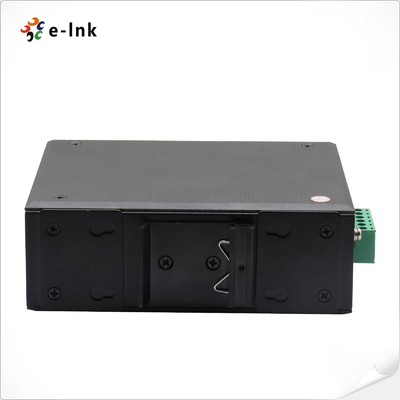

Installatiemodus
|
DIN-rail/wandmontage
|
|
Gewicht
|
600g
|
|
Werkomgeving
|
|
Bedrijfstemperatuur
|
-40℃~80℃
|
|
Bedrijfsvochtigheid
|
5%~90% niet-condenserend
|
|
Opslagtemperatuur
|
-40℃~80℃
|
|
Garantie
|
|
MTBF
|
100.000 uur
|
|
Defecten Aansprakelijkheidstermijn
|
5 jaar garantie, levenslange technische ondersteuning
|
|
Certificeringsstandaard
|
|
EMI
|
FCC Part15 Subpart B Klasse A,
EN 55022 Klasse A
|
|
EMS
|
EN61000-4-2(ESD),
EN61000-4-3(RS),
EN61000-4-4(EFT),
EN61000-4-5(Surge),
EN61000-4-6(CS),
EN61000-4-8, EN61000-4-11
|
|
Botsing
|
IEC60068-2-27
|
|
Val
|
IEC60068-2-32
|
|
Trilling
|
IEC60068-2-6
|
|
Veiligheidsklasse
|
EN60950-1
|
|
Software
|
|
Software Kenmerken
|
Redundant netwerk: STP/RSTP
|
|
Multicast: IGMP Snooping V1/V2
|
|
VLAN: IEEE 802.1Q 4K VLAN, QINQ
|
|
Link Aggregatie: handmatig
|
|
Beheerfunctie: CLI/WEB/SNMP
|
|
Diagnostisch Onderhoud: Poort mirroring, Ping
|
|
Alarmbeheer: 1 weg relais alarmafvoer, RMON, SNMP Trap
|
|
Beveiliging: DHCP Snooping, Gebruikers hiërarchisch beheer
|
|
Gegevenscontrole Poortgebaseerde in-/uitgaande snelheidslimiet, Full duplex IEEE 802.3x, half duplex back-pressure flow control.
Broadcast storm onderdrukking, Onbekend-Multicast onderdrukking en Onbekend-Unicast onderdrukking
|
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-GYM7208GHP-SFP
|
Industrieel 4-poort 10/100/1000T 802.3bt PoE + 4-poort 10/100/1000T 802.3at PoE + 2-poort 100/1000X SFP Managed Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina (Industriële SFP).
|
|
► SFP module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail Beugel geïnstalleerd; Wandmontage Beugel is inbegrepen.
|
|
Stroom Opties
|
►480W 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Toepassing
LNK-GYM7208GHP-SFP Industrieel Managed Ethernet Switch Afmeting
