4-kanaal 3G-SDIVibraconverter wi.Ethernet

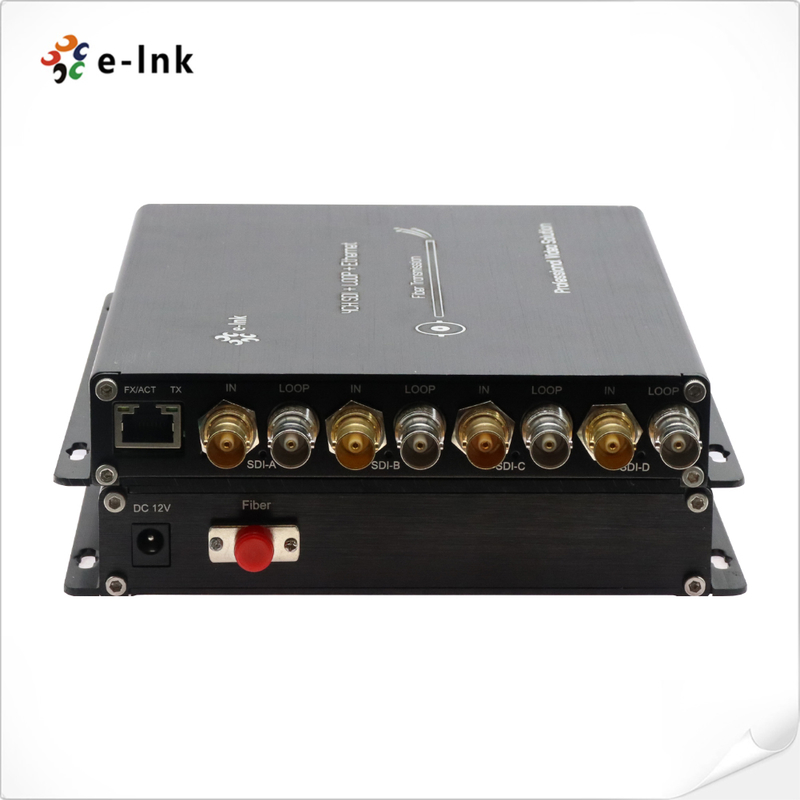

4-kanaal 3G-SDIOverzicht van de vezelconverter
DeLNK-3GSDI-4V1NSerie is een professionele kwaliteit4-kanaal3G-SDI Video over Fiber Converter ontworpen
voorHD/3G-SDI-video,1000 MbpsEthernet en Tally signaaloverdracht over een enkele glasvezel.
Deze oplossing bestaat uit één zender en één ontvanger, waardoor een hoogwaardige1080p video
Het systeem heeft de mogelijkheid om de gegevens in realtime over lange afstanden te leveren.Loop-uitgang, wat betekent dat het kan sturen
Dit stelt u ook in staat om het systeem lokaal te controleren.
De video is op uitzendniveau, dus het is perfect voor live evenementen, studio gebruik, remote video en andere professionele toepassingen.
De LNK-3GSDI-4V1N serie is klein en sterk.
Het is betrouwbaar, heeft een goede signaalkwaliteit en kan signalen over lange afstanden verzenden.
4-kanaals 3G-SDI-vezelconverter kenmerken
►4-kanaals 3G/HD-SDI glasvezel transmissiesysteem
►Automatische uitbreiding en terugkoppeling van kabels(270Mbit/s -1.48 Gbit/s3 Gbit/s)voor een betrouwbare signaalintegratie
►Direct verenigbaar met3G/HD-SDI camera'senVierkanaals loopuitgang
►Ondersteunt transmissie over lange afstandmaximaal 20 km
►niet gecomprimeerd,Digitale signaaloverdracht van uitzendklasse
►Ingebouwde 1000M Ethernet-kanaal
►Breed werktemperatuurbereik-10°C tot +55°C
Technische indexen van 4-kanaals 3G-SDI-vezelconverters
|
SDI-invoer
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI en Telecom/Datacom
|
|
270Mbit/s - 1,48Gbit/s – 3 Gbit/s
|
|
Invoernummer: 4
|
|
Verlies van reflectie: >15DB
|
|
Evenwicht: 0-150m @3Gebruikersnaam
|
|
Sluiting:BNC
|
|
Optica
|
Kanaal: 1
|
|
Type: enkelmodus
|
|
Transmissieafstand: 20km (Andere afstand Facultatief)
|
|
Reflectieverlies: > 15 dB
|
|
Dithering: < 0,2 IU
|
|
Sluiting:FC/UPC (SC), LC, ST (facultatief)
|
|
SDI-uitgang
|
Uitgangsnummer:4
|
|
Signalniveau: 800 mV nominaal
|
|
Opwaartse/afwaartse tijd: 200ps aanwijzing
|
|
Overschrijding: < 10% amplitude
|
|
Reflectieverlies: > 15 dB
|
|
Dithering: < 0,2 IU
|
|
Connector: 75Ω BNC
|
|
Ethernet
|
10/100/1000Mbps
|
|
Vermogens- en omgevingsindicatie
|
Werktemperatuur: -10°C+55°C
|
|
StroominvoerVoor de toepassing van de onderstaande voorschriften:
|
|
EMI/RFI: voldoet aan FCC-deel 15, klasse A, EU-EMC-norm
|
|
Gemiddelde tijd probleemloos: >100000 uur
|
|
Ondersteuning van SDI-videoformaat
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
Informatie voor het bestellen van 4-kanaals 3G-SDI-vezelconverter
|
LNK-HDSDI-4V1N
|
4-Ch HD-SDI Video met Loop-uitgang +1 1000M Ethernet, SM 20 km,FC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
|
LNK-3GSDI-4V1N
|
4- Ch 3G-SDI Video met Loop-uitgang+ 1 1000M Ethernet , SM 20 km,FC, met inbegrip van 1 zender en 1 ontvanger, gebruikt in paren
|
4-kanaals 3G-SDI-vezelconvertertoepassing
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbij
productconsultatie,technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
