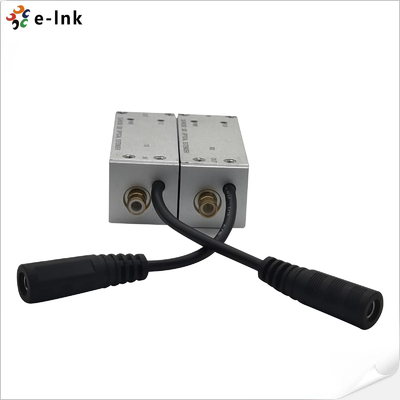

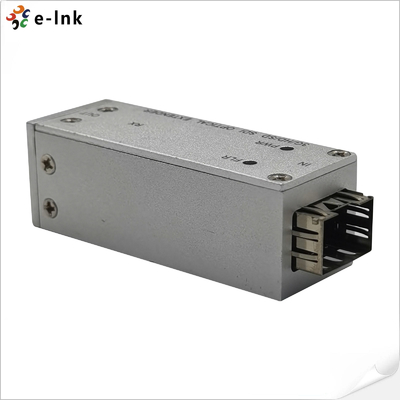

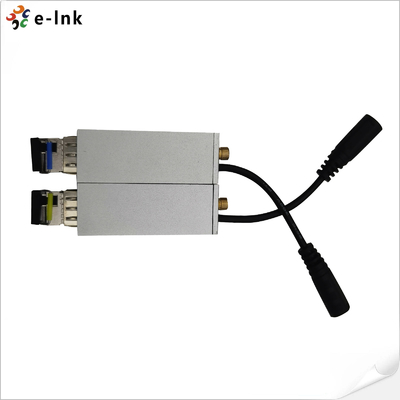

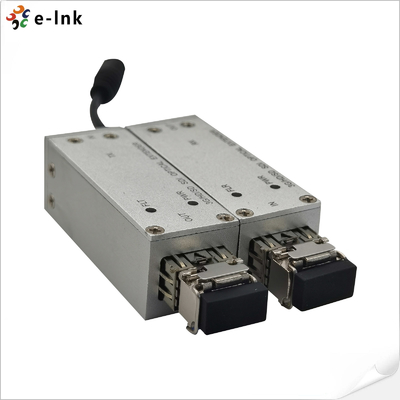

SMB 3G/HD/SD-SDI optische micro-extender
SDI Micro Extender Glasvezel Overzicht
Deze 3G-SDI/HD-SDI/SD-SDI miniatuur glasvezel extender zendt een 3G-SDI, HD-SDI, SD-SDI,
of DVB-ASI-digitaal video-signaal met hoge definitie via enkelmodus- of multimodevezel.
SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M en SMPTE 305M (SDTI) normen,
het maakt gebruik van geavanceerde digitale glasvezel transmissie technologie en vereist geen aanpassingen, waardoor het gemakkelijk
Aangedreven door een laagvermogen 5V voedingsbron en compact in omvang, is het ideaal voor uitzending,
de videoproductie en multimedia-toepassingen.
SDI Micro Extender Glasvezel Kenmerken
3G-SDI/HD-SDI/SD-SDI signaal automatische herkenning, geen handmatige selectie nodig
¢ Verzendingsafstand tot 120 km
CWDM-technologie waarmee tot 16 (18) kanalen over één vezel kunnen worden verzonden
️ Voldoen aan SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M,
SMPTE344N
¢ Voldoen aan DVB-ASI ((EN50083-9)
¢ handige instructie van de LED-status.
¢ PCB-platen zijn milieuvriendelijk (Pb-vrij)
- PCB-platen met een meerlagig ontwerp om een stabiele en betrouwbare signaaloverdracht te garanderen
SDI Micro Extender Glasvezel Afmeting & Grootte
SDI Micro Extender Glasvezel Technische Indices
| SDI-invoer |
| Video-standaard |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Signaalstandaard |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Resolutie |
10 bit |
| Signalniveau |
< 80 mVp-p |
| Impedantie |
75Ω |
| Verbinding |
MKB |
| SDI-uitgang |
| Signalniveau |
800mVp-p±10% |
| Stijging/valtijd |
< 0,8ns |
| HD-SDI Jitter |
De in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde informatie moet worden verstrekt aan de bevoegde autoriteit van de lidstaat van herkomst. |
| SDI Jitter |
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een van de volgende formaten: |
| Impedantie |
75Ω |
| Verbinding |
MKB |
| Optische interface |
| SFP |
Simplex LC, 3,125 Gbps. ≤ 120 km transmissieafstand |
| Standaard SM-golflengte |
1310 nm, 1550 nm |
| CWDM-golflengte |
1270~1610nm, 20nm raster volgens ITU-T |
| Temperatuurbereik |
0 ~ 70 ̊C |
| Elektrische apparatuur |
| Kracht |
5VDC, 1A |
| Verbruik |
< 5W |

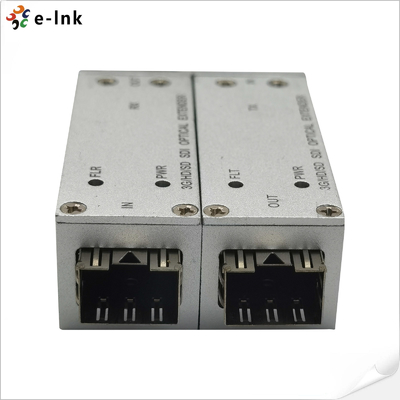

| LED-indicator |
| FLT |
Status van de glasvezelverbinding (zender) |
| FLR |
Status van de glasvezelverbinding (ontvanger) |
| PWR |
Standaard van het vermogen |
| Mechanische apparatuur |
| Afmetingen (LxWxH) |
58 x 21 x 20 mm |
| Gewicht |
100 g/paar |
| Hoesjes |
Aluminium behuizing |
| Montageopties |
Desktop |
| Milieu |
| Werktemperatuur |
-20°C+70°C |
| Bergingstemperatuur |
-40°C+80°C |
| Werkvochtigheid |
0~95% |
| MTBF |
≥100000 uur |
SDI Micro Extender Fiber Optic Ordering Informatie
| Model |
Beschrijving |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI optische micro-extender, 1310/1550 nm, Simplex LC, Single Mode, 20 km inclusief zender en ontvanger, gebruikt door paren |
SDI Micro Extender GlasvezelToepassing
