Mini-twee-richtings HD/3G-SDI naar glasvezel converter
Mini Bi-directionele HD/3G-SDI-vezelconverter Overview
DeMini-type 3G/HD-SDI-vezelconverteris ontworpen voor professionele videotransmissie en ondersteunt
1-kanaal tweerichtings 3G/HD-SDI-video(met ingebouwde audio) over een enkele glasvezelkabel.
Deze oplossing omvat een zender- en ontvangerpaar, waardoorreal-time,verliesloos,
niet-gecomprimeerde digitale videoHet ondersteunt alle patologische patronen.
het garanderen van een stabiele en betrouwbare signaaloverdracht voor1080P 3G/HD-SDI-signalenIdeaal voorbeveiligingsbewaking,
videoconferentie,rechtstreekse uitzending, en evenementproductie-toepassingen.
Mini-twee-richtings HD/3G-SDI-vezelconverter
¢ Elk kanaal omvat4-kanaalingebedde audio;
- Automatische kabel-equalization, gebruikt voor alle snelheden onder 3,2 Gb/s (Belden 1694A);
¢ Automatische reclocking 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Direct compatibel metHD-SDI-camerasystemen
tot 80 km
- warmte-uitwisseling en warmte-stop;
- Alle patologische patronen behandelen, volledig digitale non-compressie uitzendingsniveau transmissie;
- LED-statusindicatie om de werkomstandigheden te controleren;
- Superoptisch dynamisch bereik en zonder aanpassing;
- een zeer breed temperatuurbereik (-20°C tot +70°C) op industrieel niveau, geschikt voor verschillende omgevingen;
Mini-bi-directionele HD/3G-SDI-vezelconverter technische index
| Interface met glasvezel |
| Interface met glasvezel |
Simplex LC |
| Transmissieafstand |
0-20Km (andere afstand beschikbaar) |
| Waallengte |
1310 nm/1550 nm |
| Video |
| Video-interface |
BNC |
| Video-invoer-/uitvoerimpedantie |
75Ω |
| Video-invoer/uitvoerspanning |
Typisch:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Video bitsnelheid |
Maximum 3,2 Gb/s |
| Differentiële winst (10%~90% APL) |
< 1% |
| Ondersteuning van SDI-formaat |
625/25 PAL |
| 525/29.97 NTSC, |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video-SDI-standaard |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| SMPTE424M 3Gb/s seriële interface (SDI) |
| Elektrische apparatuur |
| Stroomadapter |
DC 5~12V |
| Energieverbruik |
< 5W |
| LED-indicator |
| SDI |
SDI-video |
| P/T |
Stroomvoorziening |
| Mechanische apparatuur |

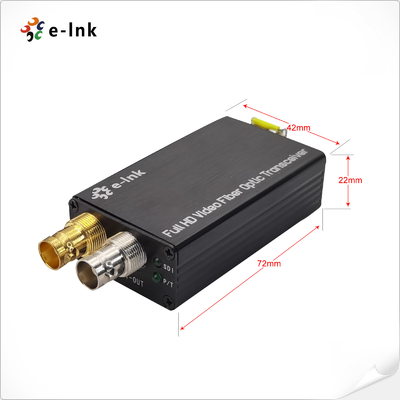

| Afmetingen (LxWxH) |
80 x 40 x 20 mm |
| Gewicht |
0.8 kg/paar |
| Hoesjes |
Aluminium behuizing |
| Montageopties |
Desktop |
| Milieu |
| Werktemperatuur |
-20°C+70°C |
| Bergingstemperatuur |
-40°C+80°C |
| Werkvochtigheid |
0~95% |
| MTBF |
≥100000 uur |
Informatie voor het bestellen van mini-tweerichtings-HD/3G-SDI-vezelconverter
| Model |
Beschrijving |
| LN K-MHD-BIMM |
Mini-type Bi-directionele HD-SDI naar glasvezelconverter, MMF, LC glasvezelconnector 500 meter, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-BI20 |
Mini-type Bi-directionele HD-SDI naar glasvezelconverter, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
| LNK-MHD-BI40 |
Mini-type Bi-directionele HD-SDI naar glasvezelconverter, SMF, LC Fiber Connector 40KM, inclusief zender en ontvanger, gebruikt in paren |
Mini Bi-directionele HD/3G-SDI-vezelconverter applicatie

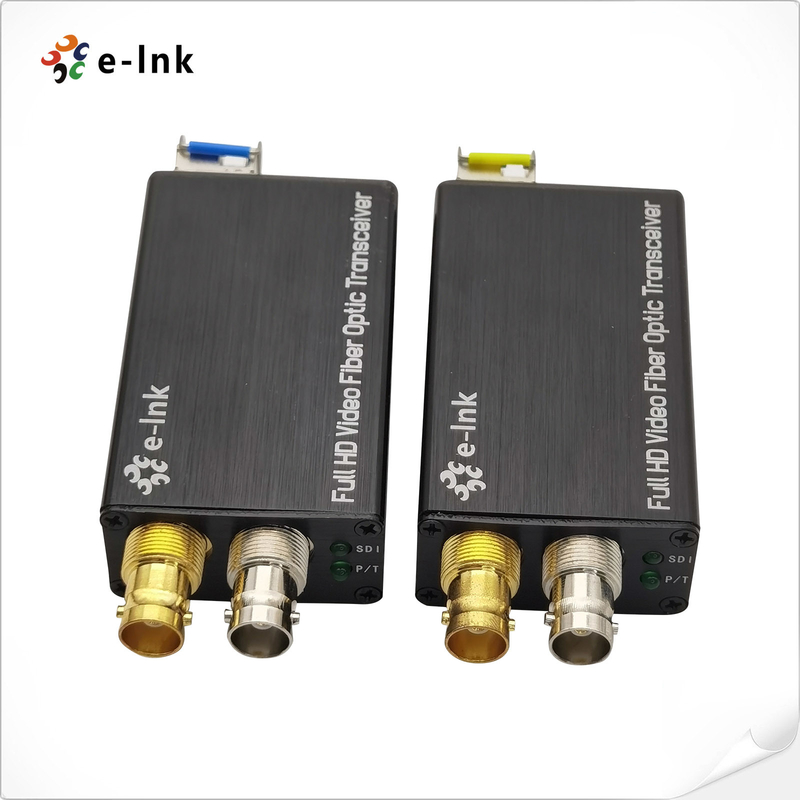

Mini-twee-richtings HD/3G-SDI-vezelconverterPanel & Interface
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbij
productconsultatie,technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
