Mini 12G-SDI naar glasvezelconverter met TallyenRS485
Overzicht

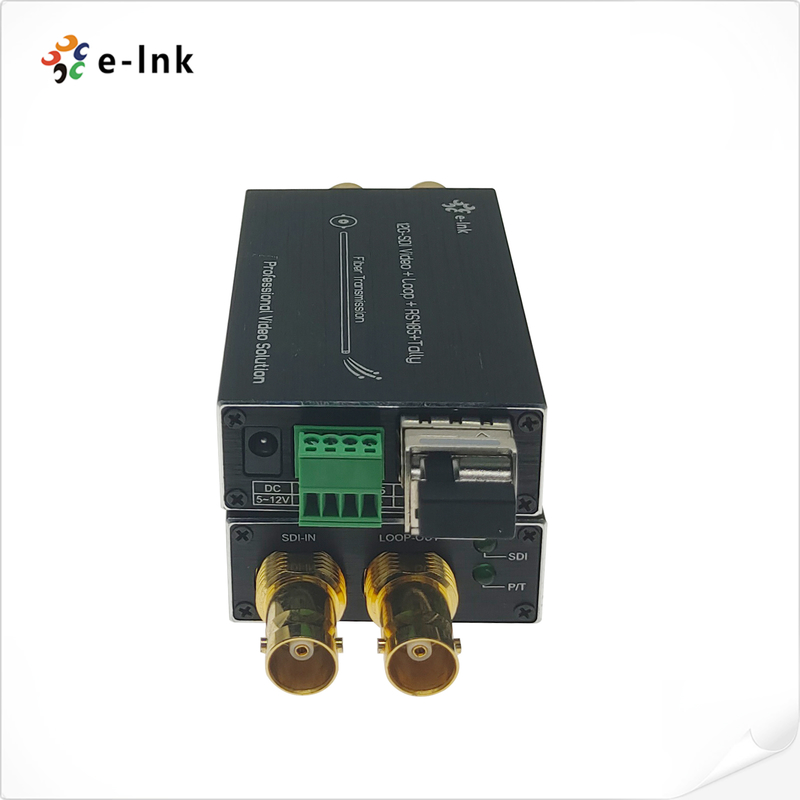

LNK-M12G-1V1T1D-serie Mini 12G-SDI glasvezelconverter
Deze compacte vezelconverter ondersteunt:
- 1 Kanaal 12G-SDI video ((met ingebouwde audio)
- 1 kanaal Tally-signaal (voor camerabeheer/intercom)
- 1 kanaal bidirectionele RS485 gegevens
Alle signalen worden over een enkele glasvezelkabel verzonden, met realtime monitoring via een 12G-lus
de output.
De E-link 12G Video over Fiber Converters set bevat één zender en één ontvanger, compatibel
met hoge-resolutiefilmformaten, met inbegrip van:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p.
Ontworpen voor uitzending, live productie en professionele AV-systemen, zorgt deze mini-converter
betrouwbare signaaloverdracht over lange afstanden met lage latentie.
Kenmerken
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD)
Direct compatibel met 12G/6G/3G-SDI-camerasystemen
Geïntegreerde Reclocker-sloten naar SMPTE-snelheden van 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps of
Divide-by-1.001 Subrates en 270 Mbps
WDM/CWDM/DWDM-techniek met glasvezel;
Ondersteunt 4K*2K ((3840*2160@60Hz),1080P,1080I,720P.
Ondersteunt Tally en Backward RS485
Ondersteunt warm wisselen en warm pluggen

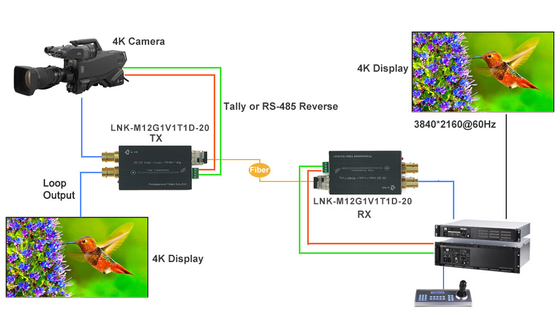

Toepassing
Technische indexen
| Formaten |
Ondersteunt ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) en ST-259 ((SD) |
| Compatibel |
Compatibel met DVB-ASI en AES10 (MADI) |
| Invoer |
1 x 12G-SDI op BNC |
| Output |
1 x LC-optische vezels |
| 1 x 12G-SDI loop-out op BNC |
| Ondersteunde resolutie |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Resolutiebereik |
3840*2160@60Hz |
| Specificatie van de ingangskabel |
≤ 70m@12G SDI Belden 1694A |
| Specificatie van de uitgangskabel |
≤ 70m@12G SDI Belden 1694A |
| Gegevenstype |
Achteruit geteld |
| Gegevenstype |
Achteruit RS485 |
| Bandbreedte van de optische transmissie |
270MHz12GHz |
| Kracht |
5-15 VDC |
| Energieverbruik |
2 W (max.) |
| Afmetingen (LxWxH) |
80 x 40 x 20 (mm) |
| Bergingstemperatuur |
-40°C ∼80°C |
| Werktemperatuur |
-40°C ∼85°C |
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-M12G-1V1T1D-20 |
Mini-type 12G-SDI naar glasvezelconverter met Tally, Reverse RS485 en loop-out, SMF, LC Fiber Connector 20KM, inclusief zender en ontvanger, gebruikt in paren |
