Industriële Multi-Channel RS-232/422/485 Seriële naar Glasvezel Converters
Overzicht
De E-link LNK-IRS Serie is een industriële multi-channel RS232/RS485/RS422 naar glasvezel converter, ontworpen om seriële communicatie uit te breiden tot 2 km over multimode glasvezel of 20 km over single-mode glasvezel.
Het ondersteunt 4 tot 16 kanalen RS232 of RS485, en 2 tot 8 kanalen RS422, met flexibele mixed-signal configuraties zoals 8CH RS232 + 8CH RS485 of 8CH RS485 + 4CH RS422.
Met een DIN-rail montage ontwerp, zorgt het voor eenvoudige installatie in ruwe industriële omgevingen. Glasvezeltransmissie elimineert EMI, aardlus, en blikseminterferentie, waardoor een hoge gegevensbetrouwbaarheid, beveiliging, en prestatie.
Ideaal voor industriële automatisering, procesbesturing, toneelverlichting, en verkeersmanagementsystemen.
Kenmerken
► Ventilatorloos en Din-Rail ontwerp voor ruwe industriële omgevingen

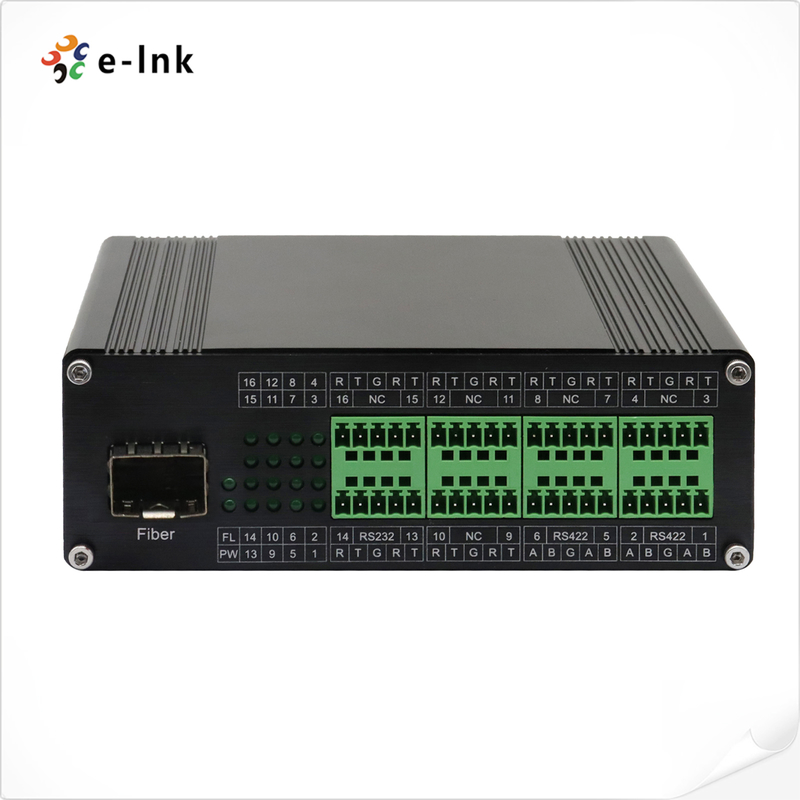

► Ingebouwde Bi-Directionele RS232/422/485 (Klemmenblok) Seriële Poort
► Ondersteunt Multi-Channel Seriële Datapoorten: 4~16Ch RS232, 4~16Ch RS485 of 2~8Ch RS422
► Seriële gegevens zijn volledig transparant, baudrate is zelf-adaptief, geen instelling vereist
► Ondersteunt SFP, FC, SC of ST Multi-mode 2Km, Single-mode 20Km
► De high-speed seriële gegevens kunnen worden gebruikt voor DMX512-communicatie in Stage Lighting Control
► Ondersteunt ingangsspanning 12 ~ 48VDC
► Ondersteunt bescherming tegen omgekeerde polariteit
► IP40 Aluminium Behuizing
► -40°C tot 80°C (-40°F tot 176°F) Bedrijfstemperatuur
► 5 jaar garantie
Technische Indexen
| Glasvezel Interface |
| Glasvezel interface | SFP, FC, SC of ST |
| Kabelvereiste | Multi-Mode: 50/125um, 62.5/125um
Single-Mode: 9/125um |
| Glasvezelpoort | 1 Glasvezelpoort |
| Transmissie afstand | Multi-Mode: 2km
Single-Mode: 20km |
| Golflengte | 1310nm/1490nm/1550nm |
| RS232 Seriële Interface |
| Fysieke interface | Industriële standaard schroefklem |
| Gegevenstype | Tot 16Ch RS232 Bi-Directioneel |
| RS-232 signalen | TxD, RxD, GND |
| Seriële poort lijnafstand (koper) | 15 meter |
| Baudrate | 0 ~ 800kbps |
| RS422 Seriële Interface |
| Fysieke interface | Industriële standaard schroefklem |
| Gegevenstype | Tot 8Ch RS422 Bi-Directioneel |
| RS-422 signalen | Tx+, Tx-, Rx+, Rx-, GND |
| Seriële poort lijnafstand (koper) | 1000 meter |
| Baudrate | 0 ~ 800kbps |
| RS485 Seriële Interface |
| Fysieke interface | Industriële standaard schroefklem |
| Gegevenstype | Tot 16Ch RS485 Bi-Directioneel |
| RS-485 signalen | Data+, Data-, GND |
| Seriële poort lijnafstand (koper) | 1000 meter |
| Baudrate | 0 ~ 800kbps |
| Stroomvereisten |
| Stroomingang | 12~48VDC |
| Stroomverbruik | <6W |
| Stroomconnector | Klemmenblok |
| Stroombeveiliging | Bescherming tegen omgekeerde polariteit |
| LED-indicator |
| PWR | Voeding |
| FL | Glasvezel Link Status |
| Data 1~16 | Seriële Gegevenssignaal |
| Mechanisch |
| Afmetingen (LxBxH) | 119 x 114 x 50mm |
| Gewicht | 0.55KG |
| Behuizing | Aluminium Behuizing |
| Montageopties | DIN-Rail Montage |
| Omgeving |
| Werktemperatuur | -40°C tot 80°C (-40°F tot 176°F) |
| Opslagtemperatuur | -40°C tot 85°C (-40°F tot 185°F) |
| Werkvochtigheid | 5%~95% (Niet-condenserend) |
| MTBF | 216.388 Uren |
| Regelgevende goedkeuringen |
| EMI | FCC Part15, CISPR (EN55022) Klasse A |
| EMS | EN61000-4-2 (ESD) Niveau 4, Criteria B
EN61000-4-3 (RS) Niveau 3, Criteria A
EN61000-4-4 (EFT) Niveau 3, Criteria A
EN61000-4-5 (Surge) Niveau 3, Criteria B
EN61000-4-6 (CS) Niveau 3, Criteria A |
| Schok / Vrije val / Trilling | Schok: MIL-STD-810F Methode 516.5
Vrije val: MIL-STD-810F Methode 516.5
Trilling: MIL-STD-810F Methode 514.5 C-1 & C-2 |
| Groen | RoHS Compliant |
| Certificeringen: | FCC, CE |
