Industrieel Seriële RS232/RS485/RS422 Glasvezel Modem
Overzicht
Industriële RS232/RS485/RS422 naar Glasvezel Converter maakt betrouwbare seriële communicatie over lange afstanden mogelijk
communicatie viamultimode (tot 2 km) of single-mode glasvezel (tot 80 km).
Deze converter elimineertelektromagnetische interferentie, aardlusproblemen, en bliksem
schade door elektrische signalen om te zetten in optische transmissie. Het is ideaal voor industriële
besturing, procesautomatisering, verkeersmanagement, en toneelverlichtingssystemen.
OndersteuntRS232, RS485, RS422, met sterke isolatie, stabiele prestaties en een breed
bedrijfstemperatuurbereik.
Kenmerken
► Plug-and-play, hot-pluggable
► Breidt bidirectionele RS-232/RS-485/RS-422 uit tot 2 km op MMF, 80 km op SMF
► EIA /TIA standaard RS232/485/422, 0~2 Mbps snelheid
► Seriële data is volledig transparant, baudrate is zelf-adaptief, geen instelling vereist
► De snelle seriële data kan worden gebruikt voor DMX512-communicatie in toneelverlichtingsbesturing

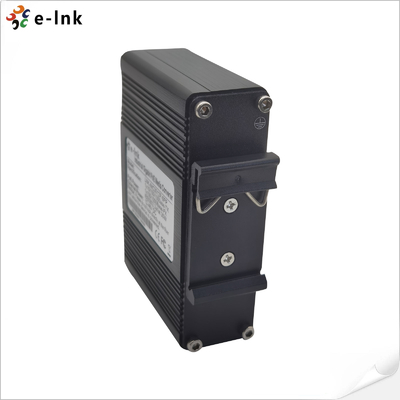

► Ondersteuning voor DIN-rail & wandmontage.
► Ingebouwde overspannings- en statische bescherming
► Diagnostische en unit indicator-LED's
► Milieuvriendelijk -40°C tot 75°C (-40°F tot 176°F) bedrijfstemperatuur
Technische Indexen
| Model |
LNK-IRS93 Serie |
| Glasvezelconnector |
SC standaard, ST/FC/LC optioneel |
| Glasvezelafstand |
50/125um MMF: 2 km, 62,5/125um MMF: 5 km, 9/125 SMF: 20/40/60/80 km |
| Seriële Interface |
Industriële Terminal |
| Signaalpoorten |
1Ch RS232 - 1 Mbps
1Ch R485 - 1 Mbps
2Ch RS485H - 2 Mbps
2Ch RS485H kan worden gegroepeerd in 1Ch High Speed RS422
|
|
Standaard
|
EIA /TIA RS232/485/422 |
| Seriële Afstand |
RS232: 15 meter, RS485/422: 1000 meter |
| Snelheid |
Max 2 Mbps |
| RS-232 |
TXD, RXD, GND - Bidirectioneel |
| RS-485 |
D+, D-, GND - Bidirectioneel |
| Voeding |
DC12~48V |
| Vermogen |
<5W |
| Statische bescherming |
15KV elektrische statische ontlading (ESD) bescherming |
| Overspanningsbeveiliging |
1500W/sec overspanningsbeveiliging |
| Bedrijfstemperatuur |
-25°C tot +75°C |
| Opslagtemperatuur |
-40°C tot +85°C |
| Opslagvochtigheid |
5%~90% niet-condenserend |
| Afmetingen |
95(L)*70(B)*29(H) mm |
| Gewicht |
0,25 kg/stuk |
Bestelinformatie
| Model |
Beschrijving |
| LNK-IRS93-SFP |
Industriële Seriële RS232/RS485/RS422 met SFP-poort |
| LNK-IRS93-SCMM |
Industriële Seriële RS232/RS485/RS422, SC MM 850nm, 550m |
| LNK-IRS93-SC20 |
Industriële Seriële RS232/RS485/RS422, SC SM 1310nm, 20km |
| Montageopties |

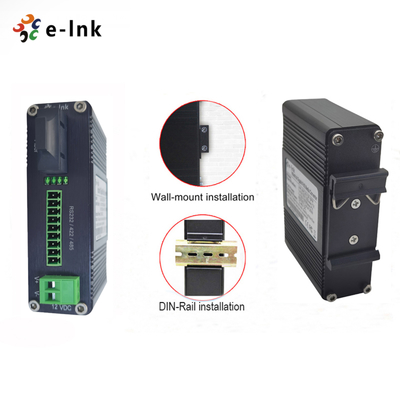

► Standaard DIN-rail beugel geïnstalleerd, wandmontagebeugel is inbegrepen. |
| Stroomopties |
► Voeding moet apart worden aangeschaft |

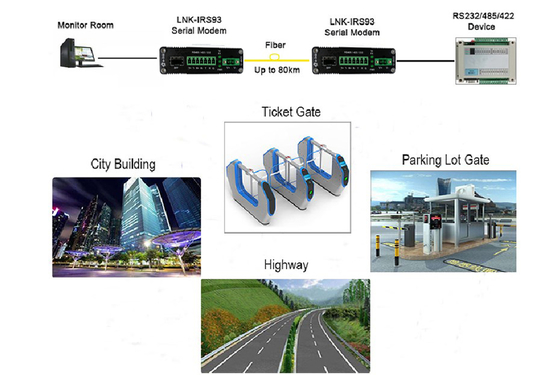

Toepassing
