10G SFP+ naar Multi-Gigabit PoE++ Converter 90W Industrial Media Bridge
Overzicht
DeE-link LNK-10GHP-serieis een volgende generatieindustriële 10G SFP+ tot Multi-Gigabit
PoE++ Media Converter, gebouwd om beide te leverenultrahoge bandbreedteenkrachtige PoE++-uitgang
(tot 90 W)voor geavanceerde netwerkapparaten. Ontworpen voor missie-kritieke implementaties zoalsWi-Fi
6 toegangspunten, bewakingsbackbones en edge computing, zorgt het voor naadloze gegevens en stroom
levering inharde industriële omgevingen.
Compact, ventilatorloos en IP40-geschikt, biedt10G-prestaties met flexibele multi-snelheidscompatibiliteit
(10G/5G/2.5G/1G/100M), samen metoverbodige gelijkstroomtoevoervoor ononderbroken gebruik.
Kenmerken
10G SFP+ tot 10G/5G/2.5G/1G/100M RJ45Intelligente omzetting
IEEE 802.3bt PoE++ tot en met 90 Wvoor PD's met een hoog vermogen (Wi-Fi 6 AP's, PTZ-camera's, enz.)
Compacte aluminium behuizing zonder ventilator, IP40 voor industriële betrouwbaarheid
Grote temperatuur werkingvan -40°C tot +80°C
Overbodige 44 ̊57 VDC-dubbele stroominvoermet omgekeerde polariteitsbescherming
DIN-Rail & Wandmontageflexibiliteit voor verschillende installaties
High-speed 20Gbps schakelstofmet niet-blokkerende prestaties
Uitgebreide ESD- en stroomoverspanning, in overeenstemming met CE/FCC/RoHS
Technische indexen
| Ethernet |
| Normen: |
IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3bz 2.5G/5GBASE-T |
| IEEE 802.3an 10GBASE-T |
| IEEE 802.3ae 10Gbps Ethernet |
| IEEE 802.3x Full-Duplex Flow Control |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| IEEE 802.3bt 4-paar Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Stroomregeling: |
IEEE 802.3x pauze frame voor full duplex |
| Schakelstof: |
20 Gbps/niet-blokkeren |
| Netwerkkabels |
10G/5G/2.5G/1G/100M basis-T:
10G - Cat 6A/7
5G - Cat 6/6A/7
2.5G/1G - categorie 5e/6/6A/7
100M Cat 5/5e/6/6A/7
UTP-kabel van categorie 5/5e/6/6A/7 (maximaal 100 meter)
EIA/TIA-568 100-ohm STP (maximaal 100 meter)
10GBase-LR/SR/BX:
Multimode glasvezelkabel van 50/125um of 62,5/125um, tot 300 m
9/125um enkelmodus glasvezelkabel, tot 80 km
|
| Interface |
| Sluiting: |
1 x 10G/5G/2.5G/1G/100M Base-T RJ45-interface met IEEE 802.3bt PoE++ injectorfunctie |
| Optische poort: |
1 x 10GBase-X SFP+-interface |
| PoE (Power over Ethernet) |
| Standaard |
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
|
| Port: |
RJ45 |
| PoE Power Output: |
802.3bt PoE++: 90 W |
| Typ van PoE-stroomtoevoer: |
Eindspan + middelspan |
| Power Pin toewijzing: |
Eindspan: 1/2 (-), 3/6 (+);
Middelspan: 4/5 (+), 7/8 (-)
|
| PoE-energiebegroting: |
90 watt@44~57V gelijkstroominvoer |
| Milieu |
| Werktemperatuur: |
-40°C tot 80°C (-40°F tot 176°F) |
| Opbergtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve luchtvochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 100 000 uur |
| Elektrische en mechanische apparatuur |
| Invoervermogen: |
44~57VDC (terminalblok) |
| Energieverbruik: |
Systeem ingeschakeld zonder belasting: 48V DC: 4,36W
Volledige belasting met PoE++: 48V DC: 98W
|
| Stroominvoer overbelasting: |
Automatisch opnieuw instellen |
| Omgekeerde polariteit: |
Huidig |
| Afmetingen (WxDxH): |
3.03 x 1.48 x 4.21 inch (77 x 37.5 x 107mm) |
| Gewicht: |
270 g |
| Hoesje: |
Aluminium behuizing |
| Montageopties: |
DIN-Rail en wandmontage |

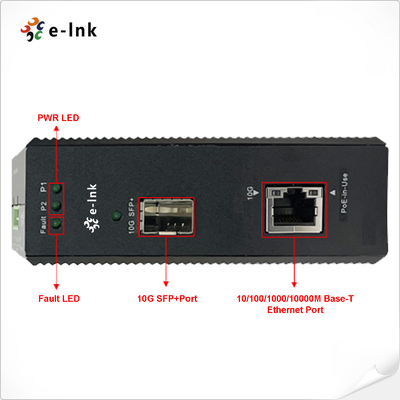

| LED-indicatoren: |
| P1/P2: |
Standaard van het vermogen |
| Fout: |
Foutwaarschuwing |
| 10G: |
10G Ethernet-linkstatus |
| 10G SFP+: |
10G SFP+ Link Status |
| Reglementaire goedkeuringen |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (opleving) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-GY10GP-SFP |
Industrial 10GBase-X SFP+ naar 10G/5G/2.5G/1G/100M Base-T 802.3bt PoE++ Media Converter |
| SFP+-opties |
Selecteer uw SFP op onze SFP Options Page (Industrial SFP). |
| De SFP+-module moet apart worden aangeschaft. |
| Montageopties |
De standaard DIN-Rail-beugel is geïnstalleerd; |
| Stroomopties |
120W/2.5A 48VDC DIN-Rail stroomvoorziening. |
|
De elektriciteitsvoorziening moet apart worden gekocht.
|
Toepassing

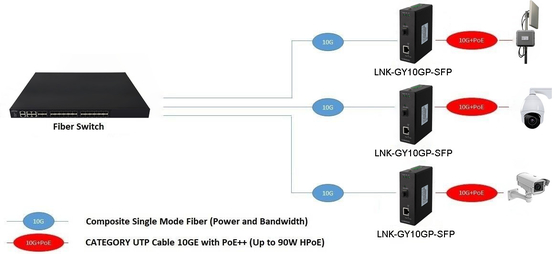

Methode 1: eenzijdig - verlenging van het bereik van een optische schakelaar.

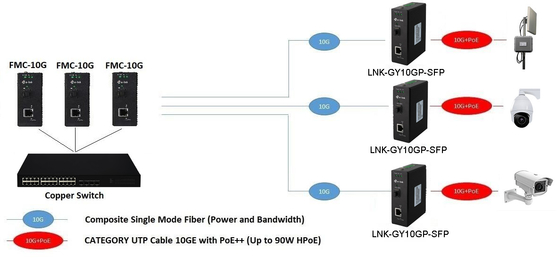

Metode 2: dubbelzijdig - verlenging van het bereik van een koperen schakelaar.
