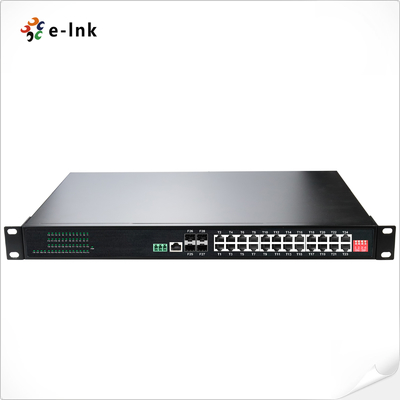

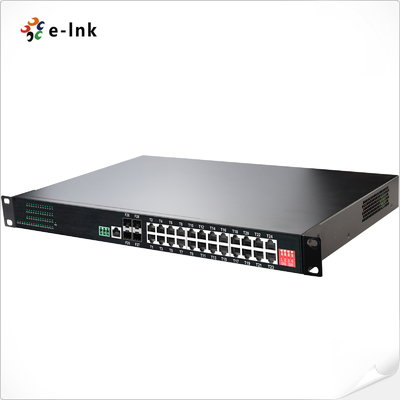

Industriële L2+Rackmount 24-poort 10/100/1000T + 4-poort 1000X SFP Managed Ethernet Switch
Industrial Managed Ethernet Switch Overzicht
DeETH-IMC2424MSerie is een ruige,L2+ beheerd,Ethernet-switch voor rackmontagemet
24 10/100/1000Base-T RJ45-poortenen4x 1000Base-X SFP-vezelslottenOntworpen.
voor industriële omgevingen zorgt de ETH-IMC2424M voor een betrouwbare netwerkintegratie,
flexibele glasvezelconnectiviteit (single-mode en multi-mode) en geavanceerde beheersmogelijkheden.
Het harde ontwerp en de plug-and-play-implementatie maken het ideaal voor het aansluiten van netwerkapparaten
Zoals:IP-camera'sendraadloze toegangspuntenin moeilijke omstandigheden en op afgelegen plaatsen.
Industrial Managed Ethernet Switch kenmerken
►Voorzien van:24×10/100/1000Base-T RJ45-poortenen4 × 1000 SFP-slotten met basis-X
►RJ45-poorten ondersteunen10/100/1000Mbps full/half-duplex, automatische onderhandeling en automatische MDI/MDIX
►USB-C-beheerpoortvoor een gemakkelijke configuratie, waarbij de noodzaak van RS232-serie-toegang wordt uitgesloten
►Ondersteuning10K Jumbo Framesvoor efficiënte gegevensoverdracht in grote hoeveelheden
►Voldoen aanIEEE 802.3az Energiezuinig Ethernet (EEE)
►RobuustAluminium behuizing met IP40voor duurzaamheid in veeleisende omgevingen
►Compatibel met1U 19 installatie op een rekvoor flexibele inzet
►Breed werktemperatuurbereik-40°C tot 80°C (-40°F tot 176°F)
Technische indexen voor industriële Ethernet-switches
|
Ethernet
|
|
Normen:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Voorwaarts&Filtering Het tarief:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Verzamel- en doorsturen
|
|
Bandbreedte van de achtergrond
|
110 Gbps
|
|
Maximale pakketlengte:
|
10K Bytes Jumbo Frame
|
|
Grootte van de adrestabel:
|
8K MAC-adressen
|
|
Interface
|
|
Sluiting:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (optioneel)
|
|
Optische poort:
|
4 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (voor beheer)
|
|
RS485 serieinterface (optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefterminal
|
|
Gegevenstype
|
1Ch RS485 Tweerichting
|
|
RS-485-signalen
|
Data+, Data-, GND
|
|
Serial port line afstand (koper)
|
1000 meter
|
|
Baud-tarief
|
0 ~ 800kbps
|
|
OmgevingN.l.
|
|
Werktemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
12 tot 48VDC, Redundant vermogen (6-pin terminal blok)
|
|
Energieverbruik:
|
Maximaal 15W.
|
|
Bescherming:
|
|
Stroominvoer overbelasting:
|
Automatisch opnieuw instellen
|
|
Omgekeerde polariteit:
|
Huidig
|
|
DIP Schakelaar
|
|
DIP-schakelaar met 4 cijfersfunctieVerband
|
DIP
|
Functie
|
Instellingen
|
|
SW 1
|
VLAN
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
SW 2
|
Ringmanagement
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
SW 3
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
SW 4
|
Voorbehouden
|
ON - voorbehouden
|
OFF - voorbehouden
|
|
LED-indicatoren:
|
|
PWR:
|
Standaard van het vermogen
|
|
Ethernet (per poort):
|
Verband/activiteit
|
|
Zuivel:
|
Gigabit SFP-poort: F25~F28
|
|
Afmetingen (L x W x H):
|
440 mm x 300 mm x 45 mm
|
|
Gewicht:
|
3.5kg
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
Rackmount
|
|
Softwarefuncties
|
|
Protocols voor ontslag
|
Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Ondersteuning voor meervoudige uitzendingen
|
Ondersteuning van IGMP Snooping V1/V2/V3,ondersteuning van GMRP, GVMP,802.1Q
|
|
VLAN
|
Ondersteuning van IEEE 802.1Q 4K VLAN,ondersteuning voor QINQ, dubbel VLAN,
|
|
Tijdbeheer
|
SNTP
|
|
QOS
|
Stroomgebaseerde omleiding
Stroomgebaseerde tariefbeperking
Stroomgebaseerde pakketfiltering
8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping
Diff-Serv QoS, prioriteitsmerk/opmerking
Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
|
|
ACL
|
Portgebaseerde afgifte van ACL
ACL op basis van poort en VLAN
L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht.
ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
|
|
Diagnostisch onderhoud
|
Ondersteuning van port mirroring, Syslog, Ping
|
|
Beheersfunctie
|
Ondersteuning van CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client ((IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Ondersteuning 1-way relay alarm output, RMON, TRAP
|
|
Veiligheid
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0
Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang,
Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL,
Ondersteuning van DDOS,op poorten gebaseerde MAC-filtering/binding, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidsbeperking van ARP-berichten
|
|
Voortgezette laag 2+ kenmerken
|
IPv4/IPv6-beheer
Static Route
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (opleving)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Informatie voor het bestellen van een door Ethernet beheerde Industrial Switch
|
Model
|
Beschrijving
|
|
ETH-IMC2424M
|
Industriële L2+ Rackmount 24-poort 10/100/1000T + 4-poort 1000X SFP Managed Ethernet Switch
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP-opties
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
¢ Installatie op een rackmount
|
|
Stroomopties
|
- Open draad voor het terminalblok.
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
Industrieel beheerde Ethernet-switch-toepassing
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In de eerste plaats is het de bedoeling dat de Commissie in het kader van haar werkzaamheden met betrekking tot de
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
