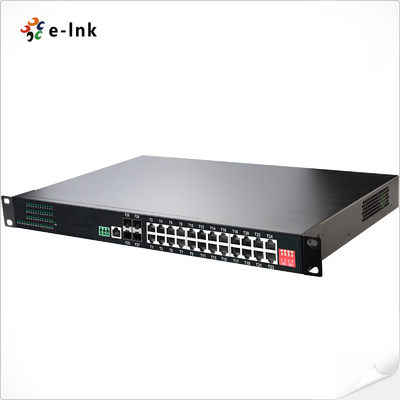

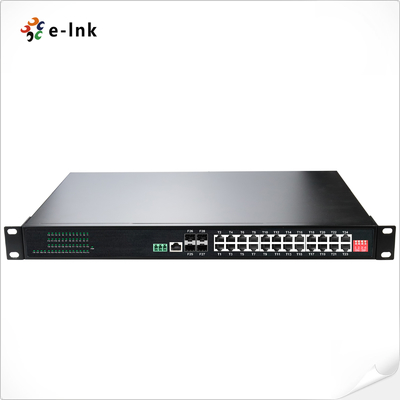

Industriële L2+Rackmount 24-poorts 10/100/1000T 802.3at PoE + 4-poorts 1000X SFP Managed Ethernet Switch
Overzicht Industriële Managed Ethernet Switch
De ETH-IMC2424MP Serie is een robuuste, L2+ managed, rack-mountable switch met
24 10/100/1000Base-T RJ45-poorten met 802.3at PoE+ ondersteuning en 4x 1000Base-X SFP glasvezel slots: Drie maanden vervanging en drie jaar garantie.
Ontworpen voor zware omgevingen, levert de switch high-power PoE aan meerdere apparaten,
zoals IP-camera's en draadloze access points. Het biedt flexibele glasvezel uplink connectiviteit
(single-mode en multi-mode) en biedt geavanceerde beheer mogelijkheden voor betrouwbare netwerk
integratie in industriële en remote applicaties.
Kenmerken Industriële Managed Ethernet Switch
►Biedt 24×10/100/1000Base-T RJ45-poorten, 4×1000Base-X SFP slots, en 1×RS485 interface
►RJ45-poorten ondersteunen 10/100/1000Mbps full/half-duplex, auto-negotiation en Auto MDI/MDIX
►IEEE 802.3af/at compliant voor PoE-toepassingen
►DIP switch functies: one-key VLAN, one-key ring management, PoE reset en uitgebreide 250m PoE transmissie
►USB-C management poort voor vereenvoudigde configuratie, waardoor RS232 seriële toegang overbodig is
►Ondersteunt 10K Jumbo Frames voor verbeterde dataoverdracht prestaties
►Voldoet aan IEEE 802.3az Energy Efficient Ethernet (EEE)
►Duurzame IP40-geclassificeerde aluminium behuizing voor industrieel gebruik
►Ondersteunt 1U 19” rackmount installatie voor flexibele implementatie
►Breed bedrijfstemperatuurbereik: Opslagtemperatuur:
Technische Indexen Industriële Managed Ethernet Switch
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Forward & Filtering Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110Gbps
|
|
Max Packet Lengte:
|
10K Bytes Jumbo Frame
|
|
Adrestabel Grootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische Poort:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (voor Beheer)
|
|
RS485 Seriële Interface (Optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standaard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
SFP Optiesoort:
|
RJ45
|
|
Stroom Pin Toewijzing
|
4/5(+), 7/8(-)
|
|
PoE Budget:
|
Tot 0W) 0-watt PoE budget
|
|
OmgevingBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve Vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
|
48
|
~57VDC,, Stroomverbruik:
|
|
15W Max.
|
(PoE in Gebruik<720W) Bescherming:
|
|
Stroomingang Overbelasting:
|
|
Automatisch Resetbaar
|
Omgekeerde Polariteit:
|
|
Aanwezig
|
DI
|
|
P Switch4-cijferige DIP switch
|
|
functieDIPFunctie
|
Instellingen
|
SW 1
|
VLAN
|
|
AAN - Ingeschakeld
|
,
|
LED Indicatoren:
|
PWR:
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
LED Indicatoren:
|
PWR:
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
LED Indicatoren:
|
PWR:
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
LED Indicatoren:
|
PWR:
|
|
Stroomstatus
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
PoE
|
PoE Status
|
|
(T1~T24)
|
Glasvezel :
|
|
Gigabit SFP Poort: F1~F4Afmetingen (L x B x H):
|
440mm x 300mm x 45mm
|
|
Gewicht:
|
3.5Kg
|
|
Behuizing:
|
Aluminium
|
|
Kast
|
Montage Opties: Rackmount
|
|
Software Kenmerken
|
Redundantie Protocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregatie
|
|
Multicast Ondersteuning
|
Ondersteuning IGMP Snooping V1/V2/V3
|
|
,
|
ondersteuning GMRP, GVMP,802.1Q, Ondersteuning IEEE 802.1Q 4K VLAN
|
|
,
|
ondersteuning QINQ, Double VLAN,, SNTP
|
|
QOS
|
Flow-gebaseerde omleiding
|
|
Flow-gebaseerde snelheidsbeperking
|
Flow-gebaseerde packet filtering
8*Uitvoer wachtrijen van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Wachtrij Planning Algoritme (SP, WRR, SP+WRR)
ACL
Poort-gebaseerde Uitgifte ACL
|
|
ACL gebaseerd op poort en VLAN
|
L2 tot L4 packet filtering, matching first 80 bytes message.
Bied ACL op basis van MAC, Bestemming MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poort Bereik, en VLAN, etc
P
o
|
|
SFP OptiesTotaal vermogenslimiet van PoE voedingPoE uitgangsvermogen toewijzing
|
PoE uitgangsprioriteit configuratie
PoE werkstatus
Planning van PoE werking
Diagnostisch Onderhoud
Ondersteuning poort mirroring, Syslog, Ping
|
|
Beheer Functie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT
|
|
Alarm Management
|
Ondersteuning 1 weg relais alarm uitgang, RMON, TRAP
|
|
Beveiliging
|
Broadcast Storm Bescherming, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Ondersteuning DHCP Snooping, Optie 82
|
,
802.1X beveiligingstoegang,, Ondersteuning DDOS
,
poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bron bescherming, Poort isolatie, ARP bericht snelheidslimiet, IPv4/IPv6 Beheer
|
|
Statische Route
|
Regelgevende Goedkeuringen
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie Industriële Managed Ethernet Switch
|
|
Model
|
Beschrijving
|
ETH-IMC2424M
|
P
|
|
Industriële L2+ Rackmount 24-poorts 10/100/1000T 802.3at PoE + 4-poorts 1000X SFP Managed Ethernet SwitchSFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
Montage Opties
|
|
► Rackmount Installatie
|
|
Stroom Opties
|
► Industriële Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
