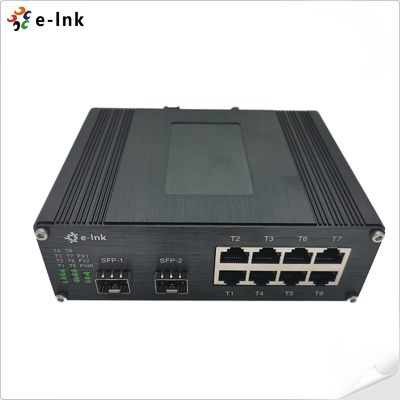

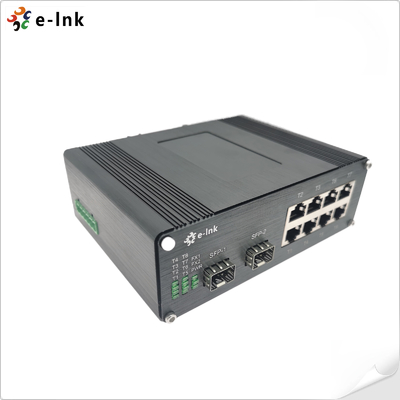

Industriële 8-poorts 10/100/1000T 802.3at PoE + 2-poorts x 1000BASE-X Ethernet Switch
Industriële Ethernet Switch Overzicht
De LNK-IMC208GP Serie is een industriële, geharde PoE+ switch ontworpen voor gebruik
in uitdagende omgevingen. Het beschikt over 8x 10/100/1000Base-TX RJ45-poorten met PoE+ ondersteuning (IEEE 802.3at/af),
die tot 30 W per poort levert. Het heeft ook 2x 100/1000Base-FX glasvezelpoorten
die compatibel zijn
met zowel single-mode als multi-mode vezels. Deze robuuste switch maakt de gelijktijdige transmissie mogelijkvan stroom en data naar aangesloten apparaten, zoals IP-camera's, IEEE 802.3x flow control en ,
,
via standaard Ethernet-kabels. Dankzij het robuuste ontwerp kan het betrouwbaar werken in extreme omstandigheden,
waardoor het ideaal is voor industriële automatisering, bewakingssystemen en externe netwerkimplementaties waar
connectiviteit en stroomvoorziening cruciaal zijn.
► ► Uitgerust met IEEE 802.3x flow control en IEEE 802.3az Energy Efficient Ethernet (EEE)
voor
► ► RJ45-poorten ondersteunen biedt.
► ► Voldoet aan IEEE 802.3at PoE+, levert tot 30W per poort
voor het voeden van IP-camera's,
► ► Compatibel met meerdere glasvezelopties: biedt.
► ► Ondersteunt IEEE 802.3x flow controlIEEE802.3z 1000BASE-XIEEE 802.3az Energy Efficient Ethernet (EEE)
voor
► ► Gebouwd met redundante stroomingangen
► ► Ontworpen voor industrieel gebruik met DIN-rail montage ondersteuning en een
breed bedrijfstemperatuurbereik biedt.
.
|
Industriële Ethernet Switch Technische Indexen
|
|
Ethernet
|
Standaarden:
|
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3aIEEE802.3a t
|
|
Power over EthernetForward & Filter ing
|
Snelheid:
|
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
Packet Buffer Geheugen:2.75
|
|
M bits
|
Verwerkingstype:
|
|
Store-and-Forward
|
Max Packet Lengte:
|
|
9K Bytes Jumbo Frame
|
Adrestabelgrootte: 4K
|
|
MAC-adressen
|
|
Interface
|
8 8
|
|
x RJ45
|
Optische Poort: x x 100/1000Base-X (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
48~57VDC, Redundant Vermogen (6-pins klemmenblok)
|
|
Stroomverbruik:
|
253W Max. (PoE in gebruik)
|
|
5W Max. (PoE niet in gebruik)
|
|
Standaard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Poort:
|
RJ45 Poort 1 ~ Poort 8
|
|
Max. Vermogen per Poort:
|
30W Max per poort
|
|
Stroompin Toewijzing
|
1/2(+), 3/6(-) of 4/5(+), 7/8(-)
|
|
Bescherming:
|
|
Overbelasting stroomingang:
|
Automatisch resetbaar
|
|
Omgekeerde polariteit:
|
Aanwezig
|
|
LED Indicatoren:
|
|
Stroom:
|
Power1, Power2 Status
|
|
PoE:
|
Per Poort Status
|
|
Ethernet(Per Poort):
|
Link/Activiteit
|
|
Vezel:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0.6Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail montage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industriële Ethernet Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC208GP
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 2-poorts 100/1000BASE-X Vezel, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC208GP-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 2-poorts 100/1000BASE-X Vezel, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC208GPS-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 2-poorts 100/1000BASE-X Vezel, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC208GPF-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 2-poorts 100/1000BASE-X Vezel, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC208GP-SFP
|
Industrieel 8-poorts 10/100/1000BASE-T (8-poorts PoE+) + 2-poorts 100/1000BASE SFP Ethernet Switch
|
|
SFP Opties
|
► SFP-optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP-module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail beugel geïnstalleerd
|
|
Stroom Opties
|
► 240W/5A 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
Industriële Ethernet Switch Toepassing
