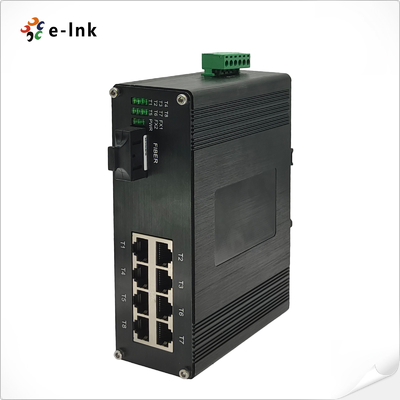

Industriële 8-poorts Gigabit PoE+ Switch + 1-poorts Fiber Uplink -40~80°C
Overzicht
De LNK-IMC108GP is een robuuste 8-poorts Gigabit PoE+ + 1-poorts 100/1000Base-X industriële
Ethernet switch ontworpen voor betrouwbare stroom- en datalevering in zware omgevingen. Elke
RJ45-poort ondersteunt IEEE 802.3af/at PoE+ (30W per poort, 253W totaal), waardoor naadloze
connectiviteit voor IP-camera's, draadloze toegangspunten en andere aangedreven apparaten mogelijk is. Met
redundante 48~57VDC stroomingang, robuuste aluminium behuizing en een breed -40°C tot 80°C
bedrijfstemperatuurbereik, zorgt deze switch voor stabiele werking in CCTV-bewaking,
industriële automatisering en netwerktoepassingen op afstand.
Kenmerken
8× Gigabit RJ45 PoE+ poorten (802.3af/at, tot 30W per stuk, 253W totaal)
1× 100/1000Base-X fiber uplink (SFP/SC/FC/ST optioneel)
Auto MDI/MDIX, Auto-negotiation, Full/Half-duplex ondersteuning
Jumbo frame ondersteuning tot 9K bytes voor high-performance datatransmissie
Redundante 48~57VDC stroomingangen met overbelastings- en omgekeerde polariteitsbescherming
Breed bedrijfstemperatuurbereik: -40°C ~ 80°C, MTBF >200.000 uur
Laag stroomverbruik: ≤5W (zonder PoE)
Store-and-forward switching met 2.75M buffer & 4K MAC-tabel

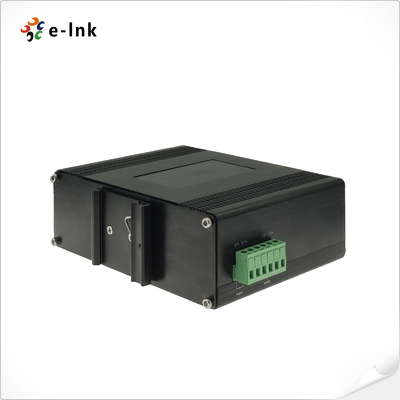

Industriële aluminium behuizing, DIN-Rail montage
Energiezuinig Ethernet (EEE) & IEEE 802.3x Flow Control
Gecertificeerde EMC & veiligheidsconformiteit (EN55022, EN55024, IEC 61000-4 serie)
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3x Flow Control
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Forward & Filtering Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
2.75M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Max. Packet Lengte:
|
9K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
4K MAC-adressen
|
|
Interface
|
|
Connector:
|
8 x RJ45
|
|
Optische Poort:
|
1 x 100/1000Base-X (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Stroomingang:
|
48~57VDC, Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
253W Max. (PoE in gebruik)
|
|
5W Max. (PoE niet in gebruik)
|
|
Standaard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Poort:
|
RJ45 Poort 1 ~ Poort 8
|
|
Max. Vermogen per Poort:
|
30W Max per poort
|
|
Pinbezetting Voeding
|
1/2(+), 3/6(-) of 4/5(+), 7/8(-)
|
|
Bescherming:
|
|
Overbelasting Stroomingang:
|
Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
Aanwezig
|
|
LED Indicatoren:
|
|
Voeding:
|
Power1, Power2 Status
|
|
PoE:
|
Per Poort Status
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
Fiber:
|
FX1
|
|
Afmetingen (BxDxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0.6Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montageopties:
|
DIN-Rail montage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC108GP
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 1-poorts 100/1000Base-X Fiber, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC108GP-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 1-poorts 100/1000Base-X Fiber, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC108GPS-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 1-poorts 100/1000Base-X Fiber, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC108GPF-20
|
Industrieel Ethernet Switch: 8-poorts 10/100/1000Base-TX (8-poorts PoE+) + 1-poorts 100/1000Base-X Fiber, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC108GP-SFP
|
Industrieel 8-poorts 10/100/1000BASE-T (8-poorts PoE+) + 1-poorts 100/1000BASE SFP Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module dient apart te worden aangeschaft.
|
|
Montageopties
|
► Standaard DIN-Rail beugel geïnstalleerd
|
|
Stroomopties
|
► 240W/5A 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding dient apart te worden aangeschaft.
|
