Industrieel 6-poort 10/100Base-T + 3-poort 100BASE-FX Ethernet Switch
Overzicht Industriële Ethernet Switch

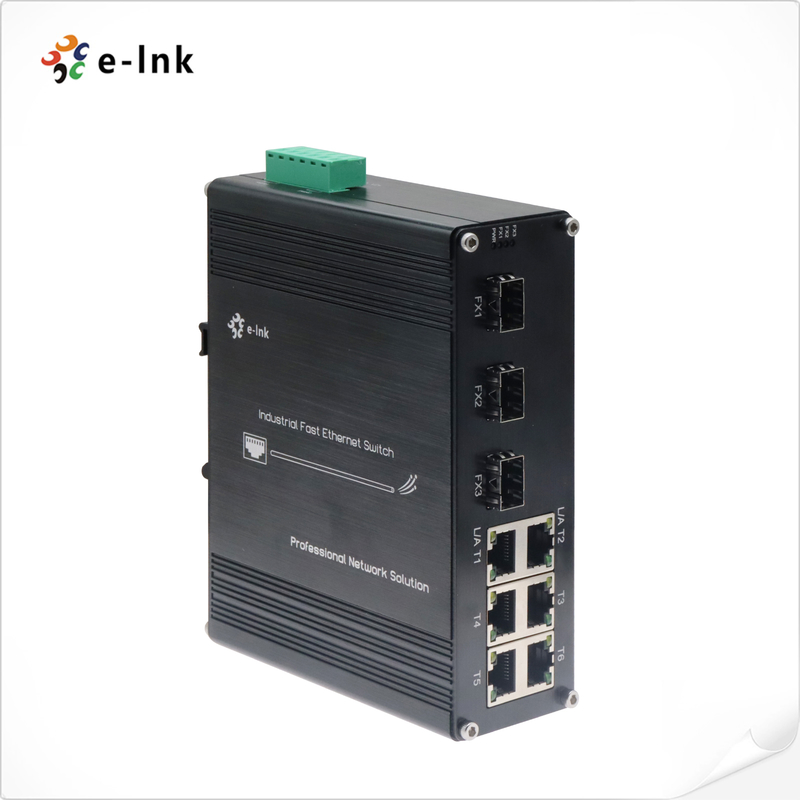

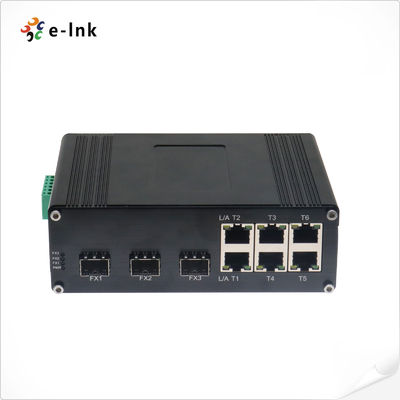

De LNK-IMC306 Serie is een robuuste 9-poorts industriële Ethernet switch, ontworpen
voor betrouwbare gegevensoverdracht in zware omgevingen. Hij beschikt over 6x 10/100Base-TX koperen RJ45-poorten
met automatische onderhandeling en auto MDI/MDI-X, plus 3x 100Base-FX glasvezelpoorten
voor veelzijdige single-mode of multi-mode connectiviteit.
Ontworpen voor operationele duurzaamheid, is deze geharde switch de ideale oplossing voor het uitbreiden
en integreren van netwerken over lange afstanden. Hij verbindt naadloos kritieke apparatuur zoals
IP-camera's, draadloze toegangspunten, en industriële besturingssystemen tussen externe locaties,
waardoor netwerkstabiliteit wordt gegarandeerd in veeleisende toepassingen zoals bewaking in de buitenlucht, fabrieksautomatisering,
en intelligente transportsystemen.
Kenmerken Industriële Ethernet Switch
- 6 × 10/100Base-TX + 3 × 100Base-FX poorten voor flexibele Ethernet- en glasvezelconnectiviteit
- 10/100Mbps RJ45-poorten met Full/Half-duplex, automatische onderhandeling en Auto MDI/MDIX-ondersteuning
- Meerdere glasvezelopties: SFP, SC, FC of ST interfaces beschikbaar
- Betrouwbare gegevensoverdracht met IEEE 802.3x flow control
- Energiezuinig ontwerp conform IEEE 802.3az (EEE) standaard
- Redundante stroomingangen voor verbeterde systeem betrouwbaarheid
- DIN-rail montage voor eenvoudige en veilige industriële installatie
- Breed bedrijfstemperatuurbereik van -40°C tot 80°C (-40°F tot 176°F) voor zware omgevingen
Technische indexen Industriële Ethernet Switch
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
IEEE802.3x Flow Control
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
Pakketbuffergeheugen:
|
512K bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Adrestabelgrootte:
|
1024 MAC-adressen
|
|
Interface
|
|
Connector:
|
6 x RJ45
|
|
Optische poort:
|
3 x 100Base-FX (SFP, SC, FC, ST Optioneel)
|
|
Ethernetpoort
|
RJ45 Poort 1 ~ Poort 6
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en mechanisch
|
|
Ingangsvermogen:
|
12~48VDC, Redundante voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
5W Max.
|
|
Bescherming:
|
|
Overbelasting stroomingang:
|
Automatisch resetbaar
|
|
Omgekeerde polariteit:
|
Aanwezig
|
|
LED-indicatoren:
|
|
Stroom:
|
PWR Status
|
|
Ethernet (Per poort):
|
Link/Activiteit
|
|
Vezel:
|
FX1, FX2, FX3
|
|
Afmetingen (BxDxH):
|
150 x 115 x 50 mm
|
|
Gewicht:
|
0.6Kg
|
|
Behuizing:
|
Aluminium behuizing
|
|
Montageopties:
|
DIN-rail
|
|
Wettelijke goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie Industriële Ethernet Switch
|
Model
|
Beschrijving
|
|
LNK-IMC306
|
Industrieel Ethernet Switch: 6-poorts 10/100Base-TX + 3-poorts 100BASE-FX Vezel, Multimode, Dual Fiber, SC, 2KM
|
|
LNK-IMC306-20
|
Industrieel Ethernet Switch: 6-poorts 10/100Base-TX + 3-poorts 100BASE-FX Vezel, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC306S-20
|
Industrieel Ethernet Switch: 6-poorts 10/100Base-TX + 3-poorts 100BASE-FX Vezel, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC306F-20
|
Industrieel Ethernet Switch: 6-poorts 10/100Base-TX + 3-poorts 100BASE-FX Vezel, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC306-SFP
|
Industrieel 6-poorts 10/100BASE-T + 3-poorts 100BASE SFP Ethernet Switch
|
|
SFP-opties
|
► SFP-optie. Selecteer uw SFP op onze SFP-optiepagina
|
|
► SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
► Standaard DIN-railbeugel geïnstalleerd.
|
|
Stroomopties
|
► 24W/1A 24VDC DIN-rail voeding. Open draad voor klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
