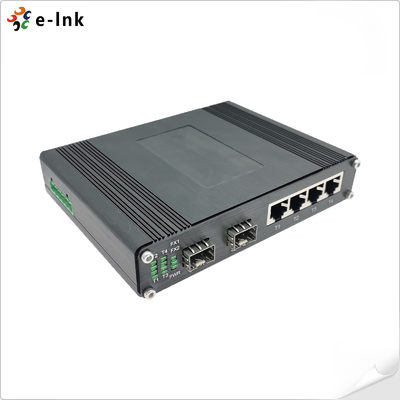

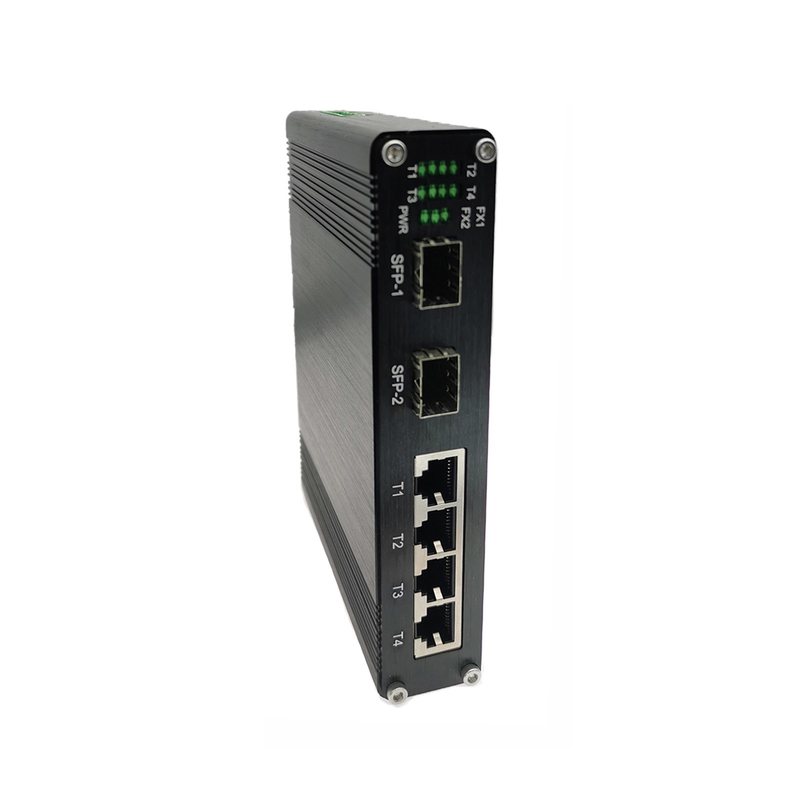

Industriële 4-poorts 10/100/1000T 802.3bt PoE + 2-poorts 100/1000X Ethernet Switch
Industriële Ethernet Switch Overzicht
De LNK-IMC204GP100 Serie loopt voorop in de industriële Power over Ethernet-technologie.
Het levert een ongeëvenaarde 100 W vermogen per poort (IEEE 802.3bt Type 4 compliant) via zijn
4x10/100/1000Base-TX poorten. Deze robuuste 6-poorts switch combineert extreme stroomtoevoer
met betrouwbare connectiviteit en beschikt over 2x 100/1000Base-X glasvezelpoorten die
zowel single-mode als multi-mode glasvezel ondersteunen voor betrouwbare transmissie over lange afstanden. Ontworpen voor de meest
uitdagende omgevingen, garandeert de industriële constructie betrouwbare prestaties over
een uitgebreid temperatuurbereik van -40°C tot 85°C, en biedt superieure bescherming tegen 8kV pieken,
15kV elektrostatische ontladingen (ESD) en ernstige elektromagnetische interferentie. De switch bevat
intelligent stroombeheer met prioriteitsuitschakeling en real-time monitoring, waardoor hij ideaal is voor
het voeden van apparaten met een hoog verbruik, zoals geavanceerde PTZ-camera's, Wi-Fi 7 access points, industriële robots
en medische apparatuur. Hij is perfect voor kritieke toepassingen, waaronder fabrieksautomatisering, intelligente transportsystemen
en missie-kritieke infrastructuurprojecten.
Industriële Ethernet Switch Kenmerken
- Uitgerust met 4× 10/100/1000Base-TX poorten en 2× 100/1000Base-X glasvezelpoorten
- RJ45-poorten ondersteunen 10/100/1000Mbps full/half-duplex, auto-negotiatie, en Auto MDI/MDIX
- Ondersteunt IEEE 802.3bt PoE++, levert tot 100W per poort
- Biedt een maximaal totaal PoE-stroombudget van maximaal 360W
- Flexibele glasvezelconnectiviteitsopties: SFP, SC, FC of ST
- Ondersteunt IEEE 802.3x flow control voor betrouwbare gegevensoverdracht
- Energiezuinig ontwerp conform IEEE 802.3az (EEE) standaard
- Redundant stroomingangsontwerp zorgt voor continue en stabiele werking
- Ondersteunt wandmontage en DIN-rail installatie voor veelzijdige implementatie
- Industriële kwaliteit ontwerp met breed bedrijfstemperatuurbereik: -40°C tot 80°C (-40°F tot 176°F)
Industriële Ethernet Switch Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
1M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Max. Packet Lengte:
|
9K Bytes
|
|
Adrestabelgrootte:
|
2048 MAC-adressen
|
|
Interface
|
|
Connector:
|
4 x RJ45
|
|
Optische Poort:
|
2 x 100/1000Base-FX (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
48~57V DC, Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
360W Max. (PoE in gebruik)
|
|
5W Max. (PoE niet in gebruik)
|
|
Standaard:
|
IEEE802.3af/at/bt
|
|
PoE:
|
|
Poort:
|
RJ45 Poort 1 ~ Poort 4
|
|
Max. Vermogen per Poort:
|
100W Max per poort
|
|
Stroompin Toewijzing
|
1/2(+), 3/6(-) of 4/5(+), 7/8(-)
|
|
Bescherming:
|
|
Overbelasting stroomingang:
|
Automatisch resetbaar
|
|
Omgekeerde polariteit:
|
Aanwezig
|
|
LED Indicatoren:
|
|
Stroom:
|
Power1, Power2 Status
|
|
PoE:
|
Per Poort Status
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
SFP:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industriële Ethernet Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC204GP100
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE++) + 2-poorts 100/1000BASE-X Glasvezel, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC204GP100-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE++) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204GPS100-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE++) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204GPF100-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE++) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204GP100-SFP
|
Industrieel 4-poorts 10/100/1000BASE-T(4-poorts PoE++) + 2-poorts 100/1000BASE SFP Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail Beugel geïnstalleerd; Wandmontage Beugel is inbegrepen.
|
|
Stroom Opties
|
► 480W/10A 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
