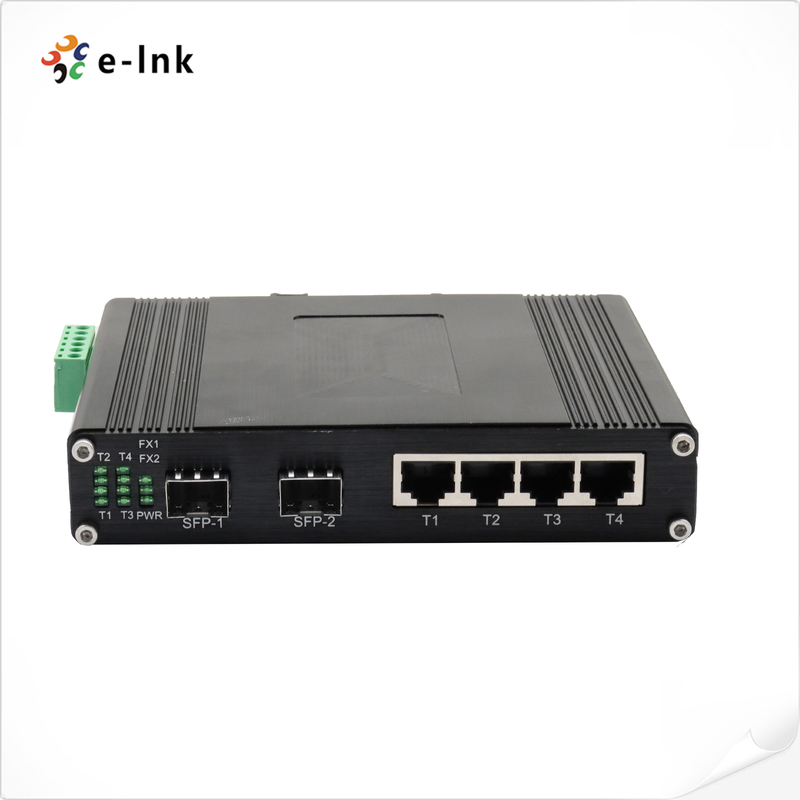

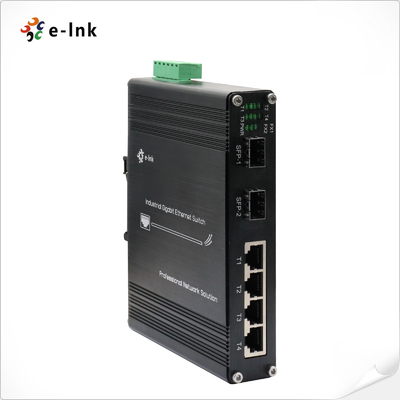

Industriële 4-poorts 10/100/1000T 802.3at PoE + 2-poorts 100/1000X Ethernet Switch
Industriële Ethernet Switch Overzicht
De LNK-IMC204GP Serie is een geharde 6-poorts Gigabit PoE+ Switch ontworpen voor de meest veeleisende
industriële omgevingen. Het apparaat beschikt over vier 10/100/1000Base-TX PoE+ poorten die
zowel data als tot 30W stroom per poort leveren aan aangesloten apparaten, evenals
twee 100/1000Base-X glasvezelpoorten die zowel multi-mode als single-mode glasvezel ondersteunen
voor betrouwbare langeafstand backbone-verbindingen. Dit product is geconstrueerd
in overeenstemming met industriële normen, met een robuuste metalen behuizing die
betrouwbare prestaties garandeert in een breed scala aan temperatuuromstandigheden (-40°C tot 75°C). Het beschikt over een hoge immuniteit
tegen elektrische ruis, pieken en trillingen, waardoor het een betrouwbare keuze is voor industriële toepassingen.
Deze veelzijdige switch biedt plug-and-play bediening voor naadloze integratie van IP-camera's,
draadloze toegangspunten, en andere aangedreven apparaten over uitgebreide netwerken, waardoor het ideaal is
voor industriële automatisering, transportsystemen en bewaking op afstand waar betrouwbaarheid cruciaal is.
Industriële Ethernet Switch Kenmerken
- Biedt 4× 10/100/1000Base-TX poorten en 2× 100/1000Base-X glasvezelpoorten
- RJ45-poorten ondersteunen 10/100/1000Mbps full/half-duplex, auto-negotiatie, en Auto MDI/MDIX
- Ondersteunt IEEE 802.3at PoE+ met tot 30W output per poort
- Flexibele glasvezelconnectiviteit met SFP, SC, FC en ST opties
- Ondersteunt IEEE 802.3x flow control voor stabiele gegevensoverdracht
- Voldoet aan IEEE 802.3az Energy Efficient Ethernet (EEE) voor energiebesparing
- Redundant stroomingangsontwerp zorgt voor betrouwbare werking
- Ondersteunt zowel wandmontage als DIN-rail installatie voor eenvoudige implementatie
- Industriële kwaliteit ontwerp met breed bedrijfstemperatuurbereik: -40°C tot 80°C (-40°F tot 176°F)
Industriële Ethernet Switch Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
1M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Max. Packet Lengte:
|
9K Bytes
|
|
Adrestabelgrootte:
|
2048 MAC-adressen
|
|
Interface
|
|
Connector:
|
4 x RJ45
|
|
Optische Poort:
|
2 x 100/1000Base-FX (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
48~57VDC, Redundant Vermogen (6-pins klemmenblok)
|
|
Stroomverbruik:
|
132W Max. (PoE in gebruik)
|
|
5W Max. (PoE niet in gebruik)
|
|
Standaard:
|
IEEE802.3af/at
|
|
PoE:
|
|
Poort:
|
RJ45 Poort 1 ~ Poort 4
|
|
Max. Vermogen per Poort:
|
30W Max per poort
|
|
Pin Toewijzing Vermogen
|
1/2(+), 3/6(-) of 4/5(+), 7/8(-)
|
|
Bescherming:
|
|
Overbelasting Ingangsvermogen:
|
Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
Aanwezig
|
|
LED Indicatoren:
|
|
Vermogen:
|
Power1, Power2 Status
|
|
PoE:
|
Per Poort Status
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
SFP:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende Goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industriële Ethernet Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC204GP
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE+) + 2-poorts 100/1000BASE-X Glasvezel, Multimode, Dual Fiber, SC, 550m
|
|
LNK-IMC204GP-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE+) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204GPS-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE+) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204GPF-20
|
Industrieel Ethernet Switch: 4-Poorts 10/100/1000Base-TX (4-poorts PoE+) + 2-poorts 100/1000BASE-X Glasvezel, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204GP-SFP
|
Industrieel 4-poorts 10/100/1000BASE-T(4-poorts PoE+) + 2-poorts 100/1000BASE SFP Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail Beugel geïnstalleerd; Wandmontage Beugel is inbegrepen.
|
|
Stroom Opties
|
► 120W/2.5A 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
Industriële Ethernet Switch Switch Toepassing
Industriële Ethernet Switch Afmeting en Grootte
After-Sales en Garantiebeleid
Het bestaat uit online klantenservice en telefonische klantenservice, die productconsultatie,
ondersteuning op afstand, onderhouds- en acceptatieservices biedt.
Servicebeleid: Drie maanden vervanging en drie jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het productfalen
door technici en door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, kan de koper direct
naar het verkooppunt gaan om hetzelfde type producten te vervangen. Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het originele monster geretourneerd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, is de gratis garantieperiode van ons bedrijf 1 jaar.
[De volgende omstandigheden vallen niet binnen de reikwijdte van vervanging en gratis onderhoud]
1. Schade veroorzaakt door bediening en onderhoud die niet in overeenstemming zijn met de instructies in de producthandleiding.
2. Schade veroorzaakt door menselijke factoren, zoals ongeschikte spanningsingang, waterinname en breuk.
3. Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3. Ongeoorloofde wijziging van de inherente instellingen of reparatie zonder toestemming van het bedrijf.
4. Producten die buiten de reikwijdte van gratis onderhoud vallen.
5. Schade veroorzaakt door transport, laden en lossen tijdens reparaties die door klanten worden verzonden.
6. De productbarcode of het model op de productgarantiekaart komt niet overeen met het product zelf.
7. Fouten of schade veroorzaakt door andere niet-productproblemen zoals ontwerp, technologie, fabricage en kwaliteit.
