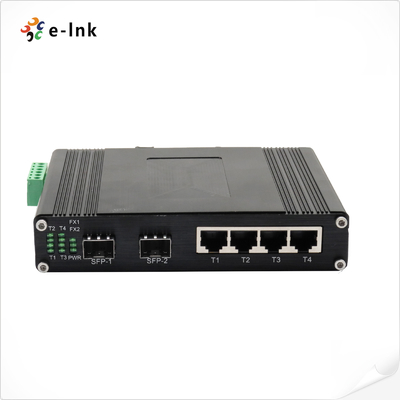

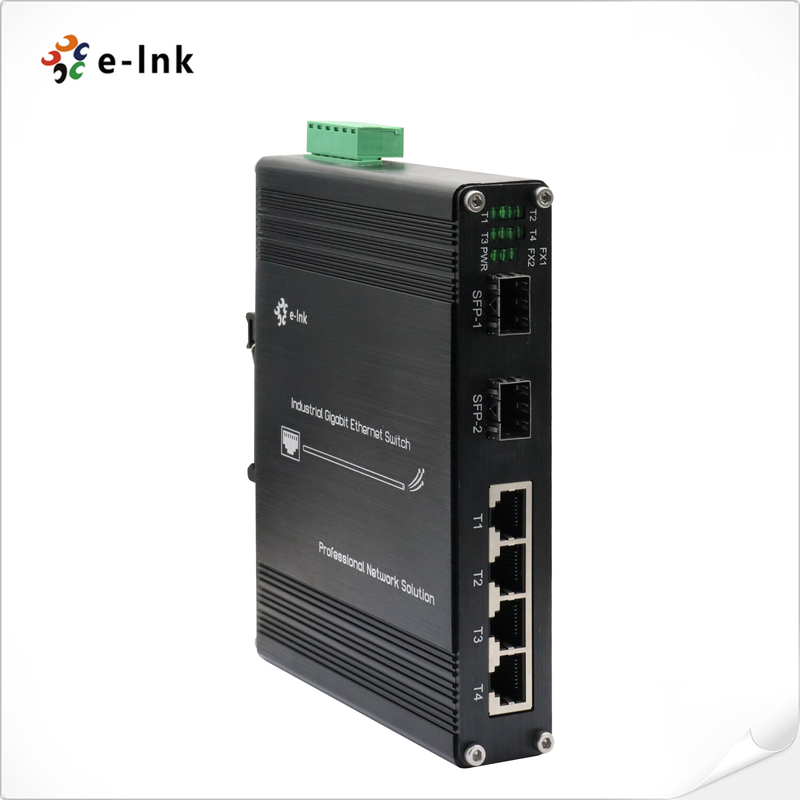

Industrieel 4-poort 10/100Base-T + 2-poort 100BASE-FX Ethernet Switch
LNK-IMC204 Industriële Switch Overzicht
De LNK-IMC204 is een robuuste 6-poorts Industriële Ethernet Switch ontworpen voor betrouwbare connectiviteit
in zware omgevingen. Het apparaat beschikt over 4X10/100Base-TX koperen poorten met automatische onderhandeling
en auto MDI/MDI-X, evenals 2X 100Base-FX glasvezelpoorten die zowel multi-mode
en single-mode vezel ondersteunen voor transmissie over grotere afstanden. Vervaardigd in overeenstemming met industriële normen,
deze compacte switch beschikt over een ventilatorloos ontwerp, een breed bedrijfstemperatuurbereik (-40°C tot 75°C),
en hoge immuniteit tegen elektrische interferentie en pieken. De plug-and-play werking maakt het ideaal
voor het creëren van betrouwbare netwerksegmenten tussen externe locaties, waarbij IP-camera's naadloos worden aangesloten,
draadloze toegangspunten en andere netwerkapparaten in industriële automatisering, bewaking,
en transporttoepassingen biedt.
LNK-IMC204 Industriële Switch Kenmerken
- Biedt 4× 10/100Base-TX poorten en 2× 100Base-FX poorten
- RJ45-poorten ondersteunen 10/100Mbps full/half-duplex, automatische onderhandeling en Auto MDI/MDIX
- Ondersteunt IEEE 802.3x flow control voor stabiele gegevensoverdracht
- Voldoet aan IEEE 802.3az Energy Efficient Ethernet (EEE) voor verminderd stroomverbruik
- Redundant stroomingangsontwerp zorgt voor betrouwbare werking
- Flexibele installatie met wandmontage en DIN-rail ondersteuning
- Industriële kwaliteit ontwerp met breed bedrijfstemperatuurbereik: -40°C tot 80°C (-40°F tot 176°F)
LNK-IMC204 Industriële Switch Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.1 10Base-T, IEEE802.3u 100Base-TX
|
|
IEEE802.3 100Base-FX
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3X Flow Control
|
|
Forward & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
Pakketbuffergeheugen:
|
512K bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Adrestabelgrootte:
|
1024 MAC-adressen
|
|
Interface
|
|
Connector:
|
4 x RJ45
|
|
Optische poort:
|
2 x 100Base-X (SFP, SC, FC, ST Optioneel)
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
12~58VDC, Redundante voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
5W Max.
|
|
Bescherming:
|
|
Overbelasting stroomingang:
|
Automatisch resetbaar
|
|
Omgekeerde polariteit:
|
Aanwezig
|
|
LED-indicatoren:
|
|
Stroom:
|
Power1, Power2 Status
|
|
Ethernet (Per poort):
|
Link/Activiteit
|
|
Vezelpoort:
|
FX1, FX2
|
|
Afmetingen (BxDxH):
|
150 x 115 x 30 mm
|
|
Gewicht:
|
0.5Kg
|
|
Behuizing:
|
Metalen behuizing
|
|
Montageopties:
|
DIN-Rail / Wandmontage
|
|
Regelgevende goedkeuringen
|
|
ISO9001
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
LNK-IMC204 Industriële Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC204
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Vezel, Multimode, Dual Fiber, SC, 2KM
|
|
LNK-IMC204-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Vezel, Single Mode, Dual Fiber, SC, 20KM
|
|
LNK-IMC204S-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Vezel, Single Mode, Single Fiber, SC, 20KM
|
|
LNK-IMC204F-20
|
Industrieel Ethernet Switch: 4-poorts 10/100Base-TX + 2-poorts 100BASE-FX Vezel, Single Mode, Single Fiber, FC, 20KM
|
|
LNK-IMC204-SFP
|
Industrieel 4-poorts 10/100BASE-T + 1-poorts 100BASE SFP Ethernet Switch
|
|
Montageopties
|
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontagebeugel is inbegrepen.
|
|
Stroomopties
|
► 24W/1A 24VDC DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
LNK-IMC204 Industriële Switch Toepassing
LNK-IMC204 Industriële Switch Afmeting en Grootte
