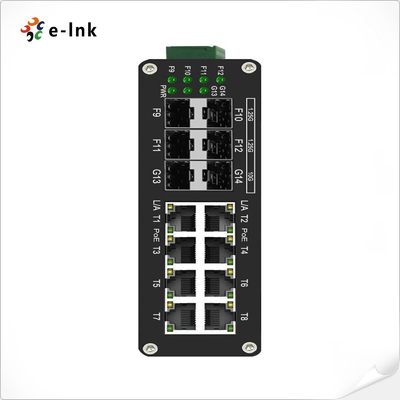

Industriële L2+ 8-poorts Gigabit PoE + 4 SFP + 2 10G SFP+ Managed Switch
Overzicht
De ETH-IMC2408MP Serie is een robuuste L2+ managed Ethernet switch ontworpen
voor industriële netwerken die zowel high-speed uplinks als betrouwbare PoE-stroomvoorziening vereisen.
Het integreert 8× Gigabit 802.3at PoE-poorten (tot 240W budget), 4× 1G SFP-slots, en
2× 10G SFP+ uplinks, waardoor naadloze aggregatie van IP-camera's, draadloze AP's en
externe apparaten mogelijk is. Met USB-C beheer hebben engineers geen legacy RS232 meer nodig
consoles, wat de implementatie vereenvoudigt. Gebouwd met een ventilatorloze IP40 aluminium behuizing, -40°C tot
+80°C bedrijfstolerantie, en redundante 48–57VDC stroomingangen, zorgt het voor stabiele
werking in zware omgevingen. Geavanceerde functies zoals STP/RSTP/MSTP/ERPSv2,
ACL-beveiliging, en uitgebreid PoE-beheer maken het een ideale keuze voor
missie-kritieke toepassingen.
Kenmerken
8 × Gigabit 802.3at PoE-poorten (240W PoE-budget, IEEE802.3af/at compliant)
4 × 1G SFP + 2 × 10G SFP+ uplinks voor schaalbare glasvezelconnectiviteit
USB-C poort voor beheer – geen RS232 console vereist
DIP-switch functies: One-key VLAN, Ring, 250m PoE Extension, PoE Reset
Jumbo Frame ondersteuning tot 9K Bytes
PoE-beheer: stroomlimiet, toewijzing, planning, uitgangsprioriteit
Geavanceerde L2+ protocollen: STP/RSTP/MSTP/ERPSv2, IGMP Snooping, Q-in-Q VLAN
QoS & ACL voor traffic shaping en beveiligingsfiltering
Industriële betrouwbaarheid: IP40 aluminium behuizing, ventilatorloos, MTBF >200.000 uur
Werking bij brede temperatuur: -40°C ~ +80°C
Redundante 48–57VDC ingang met overbelastings-/omgekeerde polariteitsbescherming
Certificeringen: CE, FCC, RoHS, EN/IEC industriële EMC-normen
Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3ae 10GBase-R
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Doorsturen & Filtering Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
1,488,000,000pps (10000Mbps)
|
|
Packet Buffer Geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110Gbps
|
|
Max Packet Lengte:
|
9K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
8 x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische Poort:
|
4 x 1000Base-X SFP
2 x 10G Base-SR/LR SFP+
|
|
USB-C:
|
1 x USB-C (voor beheer)
|
|
RS485 Seriële Interface (Optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poort lijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standaard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Poort:
|
RJ45
|
|
Stroompin toewijzing
|
4/5(+), 7/8(-)
|
|
PoE Budget:
|
Tot 240-watt PoE budget
|
|
Omgeving
|
|
Temperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
48~57VDC, Redundante Voeding (6-pins klemmenblok)
|
|
Stroomverbruik:
|
8W Max.(PoE in Gebruik<240W)
|
|
Bescherming:
|
|
Stroomingang Overbelasting:
|
Automatisch Resetbaar
|
|
Omgekeerde Polariteit:
|
Aanwezig
|
|
DIP Switch
|
|
4-cijferige DIP-switch functie
|
DIP
|
Functie
|
Instellingen
|
|
SW 1
|
VLAN
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
|
SW 2
|
Ringbeheer
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
|
SW 3 (te upgraden)
|
250m PoE Netwerk
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
|
SW 4 (te upgraden)
|
PoE Reset
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
|
LED Indicatoren:
|
|
PWR:
|
Stroomstatus
|
|
Ethernet (Per Poort):
|
Link/Activiteit
|
|
PoE (Optioneel)
|
PoE Status
|
|
Vezel:
|
Gigabit SFP Poort: F9~F12
|
|
10G SFP+ Poort: F13, F14
|
|
Afmetingen (BxDxH):
|
149 x 114 x 50 mm
|
|
Gewicht:
|
0.55Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail montage
|
|
Software Kenmerken
|
|
Redundantie Protocollen
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregatie
|
|
Multicast Ondersteuning
|
Ondersteuning IGMP Snooping V1/V2/V3,ondersteuning GMRP, GVMP,802.1Q
|
|
VLAN
|
Ondersteuning IEEE 802.1Q 4K VLAN,ondersteuning QINQ, Dubbele VLAN,
|
|
Tijdbeheer
|
SNTP
|
|
QOS
|
Flow-gebaseerde omleiding
Flow-gebaseerde snelheidsbeperking
Flow-gebaseerde packet filtering
8*Uitgangsqueues van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Queue Scheduling Algoritme (SP, WRR, SP+WRR)
|
|
ACL
|
Poort-gebaseerde Uitgifte ACL
ACL gebaseerd op poort en VLAN
L2 tot L4 packet filtering, matching first 80 bytes message.
Bied ACL op basis van MAC, Bestemmings MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poort Bereik, en VLAN, etc
|
|
PoE Beheer
|
Totaal stroomlimiet van PoE-voeding
PoE uitgangsvermogen toewijzing
PoE uitgangsprioriteit configuratie
PoE werkstatus
Planning van PoE-werking
|
|
Diagnostisch Onderhoud
|
Ondersteuning poort mirroring, Syslog, Ping
|
|
Beheer Functie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client(IPv4/IPv6), Cloud/MQTT
|
|
Alarmbeheer
|
Ondersteuning 1 weg relais alarmuitgang, RMON, TRAP
|
|
Beveiliging
|
Broadcast Storm Bescherming, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Ondersteuning DHCP Snooping, Optie 82,802.1X beveiligingstoegang,
Ondersteuning gebruikers hiërarchisch beheer, ACL toegangscontrolelijst,
Ondersteuning DDOS,poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bronbescherming, Poort isolatie, ARP bericht snelheidslimiet
|
|
Geavanceerde Laag 2+ Functies
|
IPv4/IPv6 Beheer
Statische Route
|
|
Regelgevende Goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
|
Model
|
Beschrijving
|
|
ETH-IMC2408MP
|
Industriële L2+ 8-poorts 10/100/1000T 802.3at PoE + 4-poorts 1G SFP + 2-poorts 10G SFP+ Managed Ethernet Switch
|
|
SFP Opties
|
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina
|
|
► SFP module moet apart worden aangeschaft.
|
|
Montage Opties
|
► Standaard DIN-Rail Beugel geïnstalleerd
|
|
Stroom Opties
|
► DIN-Rail Voeding. Open Draad voor Klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|

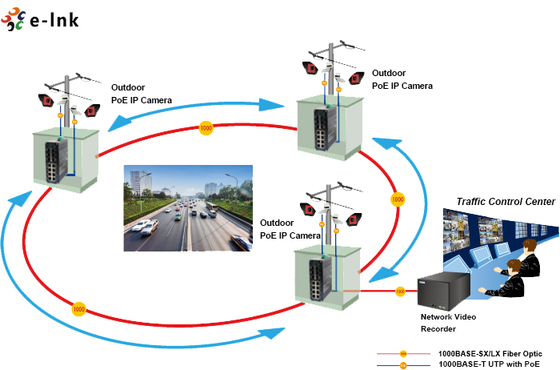

Toepassing
