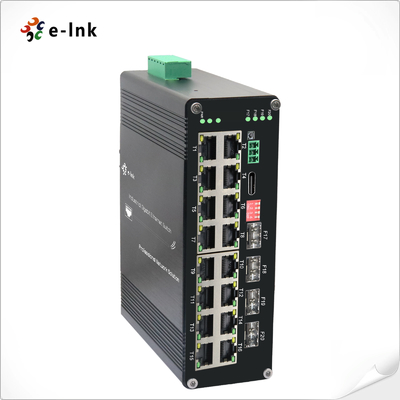

Industriële L2+ 16-poort 10/100/1000T 802.3at PoE + 4 SFP Managed Switch

Ethernet

Standaarden:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Forward & Filtering Snelheid:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

Packet Buffer Geheugen:

12M bits

Verwerkingstype:

Store-and-Forward

Backplane bandbreedte

110Gbps

Max. Packet Lengte:

10K Bytes Jumbo Frame

Adrestabel Grootte:

8K MAC-adressen

Interface

Connector:

16 x RJ45

RS485:

1 x RS485 (Optioneel)

Optische Poort:

4 x 1000Base-X SFP

USB-C:

1 x USB-C (voor Beheer)

RS485 Seriële Interface (Optioneel)

Fysieke interface

Industriële standaard 3-pins schroefklem

Gegevenstype

1Ch RS485 Bi-Directioneel

RS-485 signalen

Data+, Data-, GND

Seriële poort lijnafstand (koper)

1000 meter

Baudrate

0 ~ 800kbps

PoE (Power over Ethernet)

Standaard:

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

SFP Optiesoort:

RJ45

Stroom Pin Toewijzing

4/5(+), 7/8(-)

PoE Budget:

Tot 480-watt PoE budget

MilieuBedrijfstemperatuur:

-40°C tot 80°C (-40°F tot 176°F)

Opslagtemperatuur:

-40°C tot 85°C (-40°F tot 185°F)

Relatieve Vochtigheid:

5% tot 95% niet-condenserend

MTBF

> 200.000 uur

Elektrisch en Mechanisch

Ingangsvermogen:

48

0W) VDC,Geavanceerde Laag 2+ Functies Stroomverbruik:

8

W Max.(PoE in Gebruik<480W) Bescherming:

Stroomingang Overbelasting:

Automatisch Resetbaar

Omgekeerde Polariteit:

Aanwezig

DI

P Schakelaar4-cijferige DIP-schakelaar

functieDIPFunctie

Instellingen

SW 1

VLAN

AAN - Ingeschakeld

,

LED Indicatoren:

PWR:

AAN - Ingeschakeld

UIT - Uitgeschakeld

LED Indicatoren:

PWR:

AAN - Ingeschakeld

UIT - Uitgeschakeld

LED Indicatoren:

PWR:

AAN - Ingeschakeld

UIT - Uitgeschakeld

LED Indicatoren:

PWR:

Stroomstatus

Ethernet (Per Poort):

Link/Activiteit

PoE

:

PoE StatusAfmetingen (BxDxH):

:

Gigabit SFP Poort: F17~F20Afmetingen (BxDxH):

155

x

115 mm85 mmGewicht: 1.2

Kg

Behuizing:Aluminium

Behuizing

Montage Opties: DIN-rail montage

Software Functies

Redundantie Protocollen

Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregation

Multicast Ondersteuning

Ondersteuning IGMP Snooping V1/V2/V3

,

ondersteuning GMRP, GVMP,802.1QGeavanceerde Laag 2+ FunctiesOndersteuning IEEE 802.1Q 4K VLAN

,

ondersteuning QINQ, Dubbele VLAN,Geavanceerde Laag 2+ FunctiesSNTP

QOS

Flow-gebaseerde omleiding

Flow-gebaseerde snelheidsbeperking

Flow-gebaseerde packet filtering

8*Output queues van elke poort 802.1p/DSCP prioriteit mapping
Diff-Serv QoS, Prioriteit Mark/Remark
Queue Scheduling Algoritme (SP, WRR, SP+WRR)
ACL
Poort-gebaseerde Uitgifte ACL

ACL gebaseerd op poort en VLAN

L2 tot L4 packet filtering, matching first 80 bytes message.

Biedt ACL gebaseerd op MAC, Bestemming MAC-adres, IP Bron, Bestemming IP, IP Protocol Type, TCP/UDP Poort, TCP/UDP Poort Bereik, en VLAN, etc
P
o

SFP OptiesTotaal vermogenslimiet van PoE voedingPoE output vermogensverdeling

PoE output prioriteit configuratie

PoE werkstatus
Planning van PoE werking
Diagnostisch Onderhoud
Ondersteuning poort mirroring, Syslog, Ping

Beheer Functie

Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT

Alarm Management

Ondersteuning 1 weg relais alarm output, RMON, TRAP

Beveiliging

Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Ondersteuning DHCP Snooping, Optie 82

,

802.1X beveiligingstoegang,Geavanceerde Laag 2+ FunctiesOndersteuning DDOS
,
poort-gebaseerde MAC filtering / binding, MAC zwarte gaten, IP bron bescherming, Poort isolatie, ARP bericht snelheidslimietGeavanceerde Laag 2+ FunctiesIPv4/IPv6 Beheer

Statische Route

Regelgevende Goedkeuringen

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, Klasse A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Bestelinformatie

Model

ETH-DIMC2416M

P

Industriële L2+ 16-poorts 10/100/1000T 802.3at PoE + 4-poorts 1000X SFP Managed Ethernet SwitchSFP Opties

► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina

► SFP module dient apart te worden aangeschaft.

Montage Opties

► Standaard DIN-Rail Beugel geïnstalleerd

Stroom Opties

► DIN-Rail Voeding. Open Draad voor Klemmenblok.

► Voeding dient apart te worden aangeschaft.

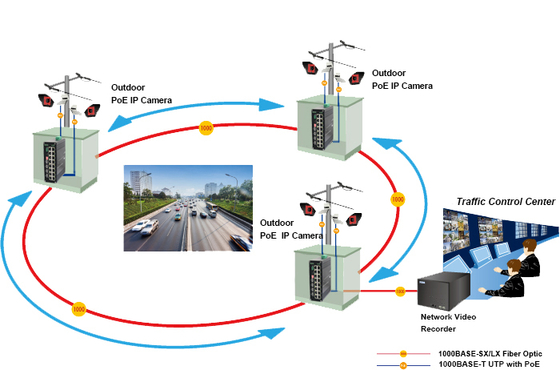

Toepassing
