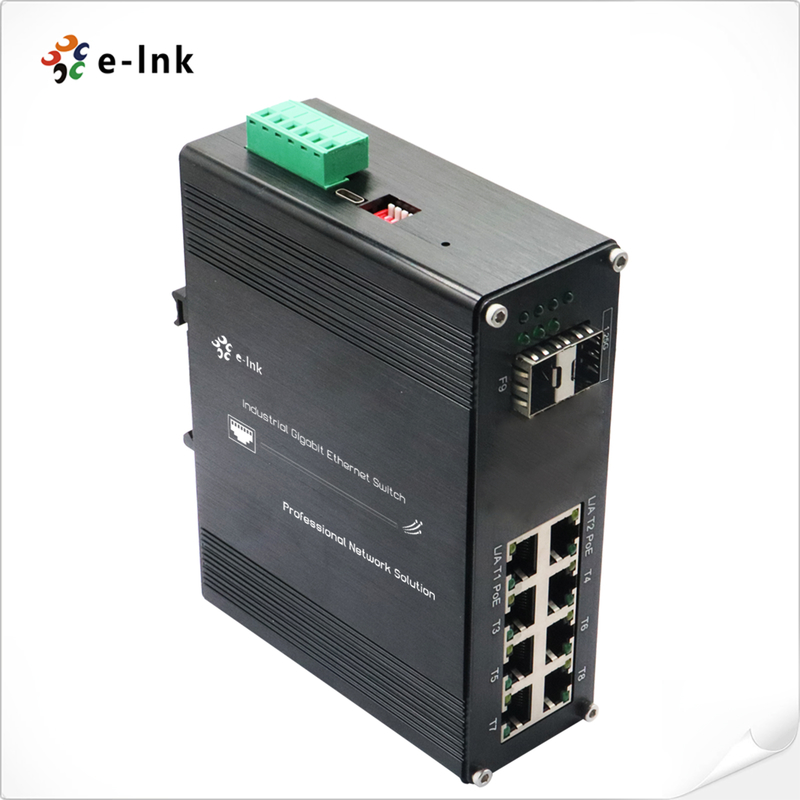

Industriële L2+ 8-poorts Gigabit PoE+ + 2 SFP Managed Ethernet Switch 240W

Ethernet

Normen:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3ae 10GBase-R

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Voorwaarts&Filtering Het tarief:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

1,488,000,000pps (10000 Mbps)

Packet Buffer geheugen:

12M bits

Verwerkingstype:

Verzamel- en doorsturen

Bandbreedte van de achtergrond

110 Gbps

Maximale pakketlengte:

9K Bytes Jumbo Frame

Grootte van de adrestabel:

8K MAC-adressen

Interface

Sluiting:

8 x RJ45

RS485:

1 x RS485 (optioneel)

Optische poort:

2 x 1000Base-X SFP

USB- C:

1 x USB-C (voor beheer)

RS485 serieinterface (optioneel)

Fysieke interface

Industriële standaard 3-pins schroefterminal

Gegevenstype

1Ch RS485 Tweerichting

RS-485-signalen

Gegevens +, Data-, GND

Serial port line afstand (koper)

1000 meter

Baud-tarief

0 ~ 800kbps

PoE (Power over Ethernet)

Standaard

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3af Power over Ethernet

Port:

RJ45

Power Pin toewijzing

4/5(+), 7/8(-)

PoE-begroting:

Tot 240 watt PoE-budget

OmgevingN.l.

Werktemperatuur:

-40°C tot 80°C (-40°F tot 176°F)

Opbergtemperatuur:

-40°C tot 85°C (-40°F tot 185°F)

Relatieve luchtvochtigheid:

5% tot 95% niet-condenserend

MTBF

> 200 000 uur

Elektrische en mechanische apparatuur

Invoervermogen:

48~ 57VDC, Redundant vermogen (6-pin terminal blok)

Energieverbruik:

8W Max.(PoE in gebruik < 240 W)

Bescherming:

Stroominvoer overbelasting:

Automatisch opnieuw instellen

Omgekeerde polariteit:

Huidig

DIP Schakelaar

DIP-schakelaar met 4 cijfersfunctieVerband

DIP

Functie

Instellingen

SW 1

VLAN

AAN - Geactiveerd

OFF - Gehandicapt

SW 2

Ringmanagement

AAN - Geactiveerd

OFF - Gehandicapt

SW 3 (te verbeteren)

250m PoE-netwerk

AAN - Geactiveerd

OFF - Gehandicapt

SW 4 (te verbeteren)

PoE Reset

AAN - Geactiveerd

OFF - Gehandicapt

LED-indicatoren:

PWR:

Standaard van het vermogen

Ethernet (per poort):

Verband/activiteit

PoE:

PoE-status

Zuivel:

Gigabit SFP-poort: F9~F10

Afmetingen (WxDxH):

149 x114 x50 mm

Gewicht:

0.55Kilo's

Hoesje:

Aluminium Geval

Montageopties:

DIN-Rail-bevestiging

Softwarefuncties

Protocols voor ontslag

Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation

Ondersteuning voor meervoudige uitzendingen

Ondersteuning van IGMP Snooping V1/V2/V3,ondersteuning van GMRP, GVMP,802.1Q

VLAN

Ondersteuning van IEEE 802.1Q 4K VLAN,ondersteuning voor QINQ, dubbel VLAN,

Tijdbeheer

SNTP

QOS

Stroomgebaseerde omleiding

Stroomgebaseerde tariefbeperking
Stroomgebaseerde pakketfiltering
8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping
Diff-Serv QoS, prioriteitsmerk/opmerking
Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)

ACL

Portgebaseerde afgifte van ACL

ACL op basis van poort en VLAN
L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht.
ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.

PoE Beheer

Totaal vermogen van de PoE-toevoer

Toekenning van PoE-uitgangsvermogen
Configuratie van PoE-uitgangsprioriteit
Werkstatus van de PoE
Planning van de PoE-operatie

Diagnostisch onderhoud

Ondersteuning van port mirroring, Syslog, Ping

Beheersfunctie

Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT

Alarmmanagement

Ondersteuning 1-way relay alarm output, RMON, TRAP

Veiligheid

Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0

Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang,
Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL,
Ondersteuning van DDOS,op poorten gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten

Voortgezette laag 2+ kenmerken

IPv4/IPv6-beheer

Static Route

Reglementaire goedkeuringen

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, klasse A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (opleving)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Model

Beschrijving

ETH-IMC208MP

Industriële L2+ 8-poort 10/100/1000T 802.3at PoE +2-Poort 1000X SFP Managed Ethernet Switch

SFP-opties

Selecteer uw SFP op onze SFP-opties

De SFP-module moet apart worden aangeschaft.

Montageopties

️ Installatie van standaard DIN-Rail-beugel

Stroomopties

- DIN-Rail stroomtoevoer.

 De stroomvoorziening dient apart te worden aangeschaft.
