Industriële L2+ 24-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch
Overzicht Industriële Managed Ethernet Switch

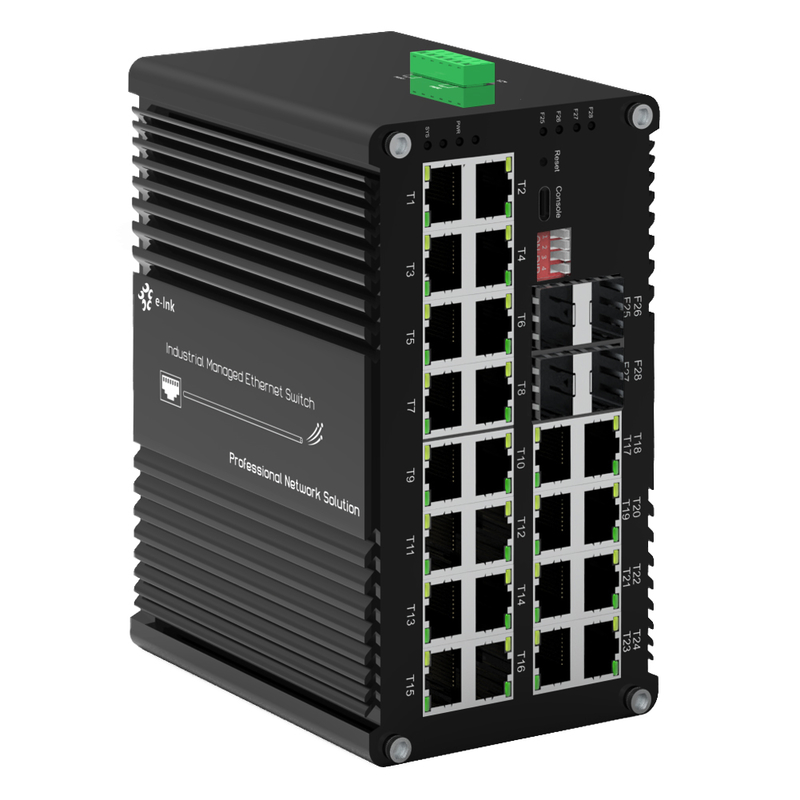

De ETH-DIMC2424M-serie is een industriële L2+ Managed 24-poorts Gigabit Ethernet Switch
met 24x10/100/1000Base-T RJ45-poorten en 4x1000Base-X SFP-vezelsleuven
voor flexibele connectiviteit. Deze geharde switch is ontworpen om uitdagende
omgevingsomstandigheden te weerstaan. Hij biedt automatische onderhandeling, Full/Half-duplex modi en
automatische MDI/MDI-X op koperpoorten, terwijl de SFP-sleuven zowel single-mode
als multi-mode vezels ondersteunen voor langeafstandverbindingen. Dit product beschikt over geavanceerde beheer
mogelijkheden en een robuuste constructie, waardoor het ideaal is voor IP-bewaking (IP-camera's),
draadloze toegangspunten (WAP's) en externe industriële netwerken. Het biedt betrouwbaarheid, schaalbaarheid
en plug-and-play implementatie.
Kenmerken Industriële PoE Managed Ethernet Switch
- 24 × 10/100/1000Base-T RJ45-poorten en 4 × 1000Base-X SFP-sleuven voor veelzijdige netwerken
- RJ45-poorten ondersteunen Full/Half-duplex , Automatische onderhandeling , en Automatische MDI/MDIX
- USB-C-poortbeheer voor snelle, eenvoudige configuratie zonder RS232-toegang
- 10K Bytes Jumbo Frame ondersteuning voor efficiënte gegevensoverdracht van grote pakketten
- IEEE 802.3az Energiezuinig Ethernet (EEE) voor verminderd stroomverbruik
- Robuuste IP40 aluminium behuizing voor industriële duurzaamheid
- DIN-rail monteerbaar voor eenvoudige installatie in schakelkasten
- Breed bedrijfstemperatuurbereik : -40 °C tot 80 °C (-40 °F tot 176 °F)
Technische Indexen Industriële Managed Ethernet Switch
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Doorsturen & Filtering Snelheid:
|
14.880pps (10Mbps)
|
|
148.800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Pakketbuffergeheugen:
|
12M bits
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Backplane bandbreedte
|
110 Gbps
|
|
Max. pakketlengte:
|
10K Bytes Jumbo Frame
|
|
Adrestabelgrootte:
|
8K MAC-adressen
|
|
Interface
|
|
Connector:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (Optioneel)
|
|
Optische poort:
|
4 x 1000Base-X SFP
|
|
USB-C:
|
1 x USB-C (voor beheer)
|
|
RS485 seriële interface (optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefklem
|
|
Gegevenstype
|
1Ch RS485 Bi-Directioneel
|
|
RS-485 signalen
|
Data+, Data-, GND
|
|
Seriële poortlijnafstand (koper)
|
1000 meter
|
|
Baudrate
|
0 ~ 800 kbps
|
|
OmgevingBedrijfstemperatuur:
|
|
-40°C tot 80°C (-40°F tot 176°F)
|
Opslagtemperatuur:
|
|
-40°C tot 85°C (-40°F tot 185°F)
|
Relatieve vochtigheid:
|
|
5% tot 95% niet-condenserend
|
MTBF
|
|
> 200.000 uur
|
Elektrisch en mechanisch
|
|
Ingangsvermogen:
|
|
12
|
~48VDC,, Stroomverbruik:
|
|
8
|
W MaxBescherming:
|
|
Overbelasting ingangsvermogen:
|
|
Automatisch resetbaar
|
Omgekeerde polariteit:
|
|
Aanwezig
|
DI
|
|
P-schakelaar4-cijferige DIP-schakelaar
|
|
functieDIPFunctie
|
Instellingen
|
SW 1
|
VLAN
|
|
AAN - Ingeschakeld
|
,
|
SW 3
|
Gereserveerd
|
|
AAN - Ingeschakeld
|
UIT - Uitgeschakeld
|
SW 3
|
Gereserveerd
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED-indicatoren:
|
PWR:
|
|
AAN - Gereserveerd
|
UIT - Gereserveerd
|
LED-indicatoren:
|
PWR:
|
|
Stroomstatus
|
|
Ethernet (per poort):
|
Link/Activiteit
|
|
RJ45-poort
|
(T1~T24)
|
|
Vezel
|
:
|
|
Gigabit SFP-poort: F25~F28Afmetingen (BxDxH):
|
155
|
|
x
|
115 mm85 mmGewicht: 1.2
|
|
K
|
GBehuizing:Aluminium
|
|
Kast
|
Montageopties: DIN-rail montage
|
|
Softwarefuncties
|
Redundantieprotocollen
|
|
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Multicast-ondersteuning
|
Ondersteuning IGMP Snooping V1/V2/V3
|
|
,
|
ondersteuning GMRP, GVMP,802.1Q, Ondersteuning IEEE 802.1Q 4K VLAN
|
|
,
|
ondersteuning QINQ, Double VLAN,, SNTP
|
|
QOS
|
Op flow gebaseerde omleiding
|
|
Op flow gebaseerde snelheidsbeperking
|
Op flow gebaseerde pakketfiltering
8*Uitvoerwachtrijen van elke poort 802.1p/DSCP-prioriteitstoewijzing
Diff-Serv QoS, Prioriteitsmarkering/Opmerking
Wachtrijschema-algoritme (SP, WRR, SP+WRR)
ACL
Op poort gebaseerde ACL-uitgifte
|
|
ACL gebaseerd op poort en VLAN
|
L2 tot L4 pakketfiltering, overeenkomend met de eerste 80 bytes bericht.
Biedt ACL op basis van MAC, Bestemmings-MAC-adres, IP-bron, Bestemmings-IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
Diagnostisch onderhoud
Ondersteuning poortspiegeling, Syslog, Ping
|
|
Beheerfunctie
|
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT
|
|
Alarmbeheer
|
Ondersteuning 1-weg relaisalarmafvoer, RMON, TRAP
|
|
Beveiliging
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
|
|
Ondersteuning DHCP Snooping, Optie 82
|
,
802.1X beveiligingstoegang,, Ondersteuning DDOS
,
op poort gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, Poortisolatie, ARP-bericht snelheidslimiet, IPv4/IPv6-beheer
|
|
Statische route
|
Regelgevende goedkeuringen
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, Klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (Surge)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
|
Bestelinformatie Industriële PoE Managed Ethernet Switch
|
|
Model
|
Beschrijving
|
ETH-DIMC2424M
|
Industriële L2+ 24-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch
|
|
SFP-opties
|
► SFP-optie. Selecteer uw SFP op onze SFP-optiepagina
|
|
► SFP-module moet apart worden aangeschaft.
|
Montageopties
|
|
► Standaard DIN-railbeugel geïnstalleerd
|
|
Stroomopties
|
► DIN-rail voeding. Open draad voor klemmenblok.
|
|
► Voeding moet apart worden aangeschaft.
|
Toepassing Industriële PoE Managed Ethernet Switch
|
|
