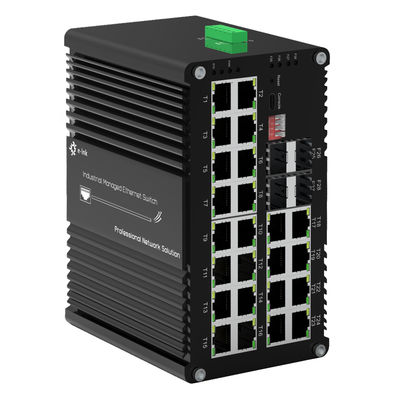

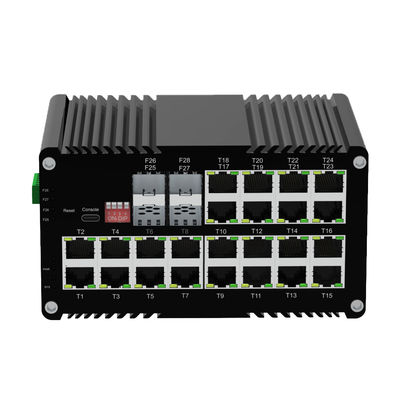

Industriële L2+ 24-poort 10/100/1000T 802.3at PoE + 4-poort 1000XSFP-beheerde Ethernet-switch
Industrial PoE Managed Ethernet Switch Overzicht
DeETH-DIMC2424MPDe serie is eenL2+ beheerde 24-poort gigabit PoE+-switch.
Dat is zo.24 10/100/1000Base-T 802.3at PoE+havens en4 1000Base-X SFPglasvezelslot.
Het is ontworpen voor gebruik in ruwe omgevingen.Autoverhandelingen,
full/half duplexenautomatische MDI/MDI-X, en de SFP-slots kunnen enkelmodus-
Deze robuuste Ethernet-switch is gebouwd voor betrouwbaarheid.
is ideaal voorIP-bewaking (IP-cameras),draadloze toegangspunten (WAP)
enRemote netwerkinstallatiesHet biedt geavanceerd beheer, PoE+ power
en industriële duurzaamheid.
Industrial PoE Managed Ethernet Switch kenmerken
-
24 × 10/100/1000Base-T RJ45-poortenen4 × 1000Base-X SFP-slotsvoor flexibele netwerken
-
RJ45-poorten ondersteunenFull/Half-duplex,Auto-onderhandeling, enAuto MDI/MDIX
-
IEEE 802.3af/at PoE-conformvoor een betrouwbare stroomvoorziening
-
DIP-schakelaarbesturingvoor ééntoets VLAN, ééntoets Ring Management, PoE reset,
-
en uitgebreide PoE-netwerkmodus van 250 m
-
USB-C-poortbeheervoor een gemakkelijke installatie zonder toegang tot de RS232-seriepoort
-
10K Bytes Jumbo Frameondersteuning van efficiënte grote pakketoverdracht
-
IEEE 802.3az Energiezuinig Ethernet (EEE)voor verminderd stroomverbruik
-
Aluminium behuizing met IP40voor een betere duurzaamheid
-
OndersteuningMontage van DIN-Railvoor eenvoudige industriële installatie
-
Breed werktemperatuurbereik: -40 °C tot 80 °C (-40 °F tot 176 °F)
Industriële PoE-beheerde Ethernet-switchtechnische index
|
Ethernet
|
|
Normen:
|
IEEE802.3 10BASE-T
|
|
IEEE802.3u 100BASE-TX/FX
|
|
IEEE802.3ab 1000BASE-T
|
|
IEEE802.3z 1000BASE-X
|
|
IEEE802.3p QoS
|
|
IEEE802.1d Spanning Tree
|
|
Voorwaarts&Filtering Het tarief:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen:
|
12M bits
|
|
Verwerkingstype:
|
Verzamel- en doorsturen
|
|
Bandbreedte van de achtergrond
|
110 Gbps
|
|
Maximale pakketlengte:
|
10K Bytes Jumbo Frame
|
|
Grootte van de adrestabel:
|
8K MAC-adressen
|
|
Interface
|
|
Sluiting:
|
24 x RJ45
|
|
RS485:
|
1 x RS485 (optioneel)
|
|
Optische poort:
|
4 x 1000Base-X SFP
|
|
USB- C:
|
1 x USB-C (voor beheer)
|
|
RS485 serieinterface (optioneel)
|
|
Fysieke interface
|
Industriële standaard 3-pins schroefterminal
|
|
Gegevenstype
|
1Ch RS485 Tweerichting
|
|
RS-485-signalen
|
Data+, Data-, GND
|
|
Serial port line afstand (koper)
|
1000 meter
|
|
Baud-tarief
|
0 ~ 800kbps
|
|
PoE (Power over Ethernet)
|
|
Standaard
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Port:
|
RJ45
|
|
Power Pin toewijzing
|
4/5(+), 7/8(-)
|
|
PoE-begroting:
|
Tot720-Watt PoE-begroting
|
|
OmgevingN.l.
|
|
Werktemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
48~ 57VDC, Redundant vermogen (6-pin terminal blok)
|
|
Energieverbruik:
|
8W Max.(PoE in gebruik)720W)
|
|
Bescherming:
|
|
Stroominvoer overbelasting:
|
Automatisch opnieuw instellen
|
|
Omgekeerde polariteit:
|
Huidig
|
|
DIP Schakelaar
|
|
DIP-schakelaar met 4 cijfersfunctieVerband
|
DIP
|
Functie
|
Instellingen
|
|
SW 1
|
VLAN
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
SW 2
|
Ringmanagement
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
SW 3 (te verbeteren)
|
250m PoE-netwerk
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
SW 4 (te verbeteren)
|
PoE Reset
|
AAN - Geactiveerd
|
OFF - Gehandicapt
|
|
LED-indicatoren:
|
|
Vermogen:
|
Standaard van het vermogen
|
|
Ethernet (per poort):
|
Verband/activiteit
|
|
PoE
|
PoE-status (T1 tot en met T24)
|
|
Zuivel:
|
Gigabit SFP-poort: F25~F28
|
|
Afmetingen (WxDxH):
|
155 x115 x85 mm
|
|
Gewicht:
|
1.2KG
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
DIN-Rail-bevestiging
|
|
Softwarefuncties
|
|
Protocols voor ontslag
|
Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
|
|
Ondersteuning voor meervoudige uitzendingen
|
Ondersteuning van IGMP Snooping V1/V2/V3,ondersteuning van GMRP, GVMP,802.1Q
|
|
VLAN
|
Ondersteuning van IEEE 802.1Q 4K VLAN,ondersteuning voor QINQ, dubbel VLAN,
|
|
Tijdbeheer
|
SNTP
|
|
QOS
|
Stroomgebaseerde omleiding
Stroomgebaseerde tariefbeperking
Stroomgebaseerde pakketfiltering
8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping
Diff-Serv QoS, prioriteitsmerk/opmerking
Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
|
|
ACL
|
Portgebaseerde afgifte van ACL
ACL op basis van poort en VLAN
L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht.
ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
|
|
PoE Beheer
|
Totaal vermogen van de PoE-toevoer
Toekenning van PoE-uitgangsvermogen
Configuratie van PoE-uitgangsprioriteit
Werkstatus van de PoE
Planning van de PoE-operatie
|
|
Diagnostisch onderhoud
|
Ondersteuning van port mirroring, Syslog, Ping
|
|
Beheersfunctie
|
Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT
|
|
Alarmmanagement
|
Ondersteuning 1-way relay alarm output, RMON, TRAP
|
|
Veiligheid
|
Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0
Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang,
Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL,
Ondersteuning van DDOS,op poorten gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten
|
|
Voortgezette laag 2+ kenmerken
|
IPv4/IPv6-beheer
Static Route
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, RoHS, FCC
|
|
EN55022:2010+AC: 2011, klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55024:2010
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (opleving)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrial PoE Managed Ethernet Switch-bestelgegevens
|
Model
|
Beschrijving
|
|
ETH-DIMC2424MP
|
Industriële L2+ 24-poort 10/100/1000T 802.3at PoE + 4-poort 1000X SFP Managed Ethernet Switch
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP-opties
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
️ Installatie van standaard DIN-Rail-beugel
|
|
Stroomopties
|
- DIN-Rail stroomtoevoer.
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
Industrial PoE Managed Ethernet Switch-toepassing
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In het kader van de verwezenlijking van de doelstellingen van het programma voor de ontwikkeling van de Europese Gemeenschappen (EER-programma) heeft de Commissie een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
