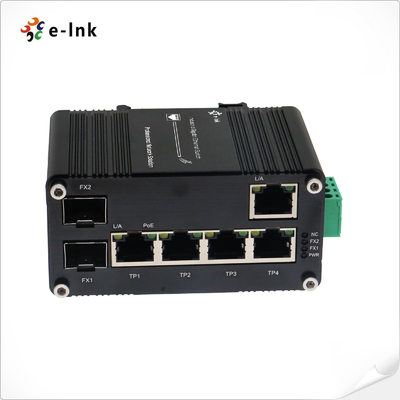

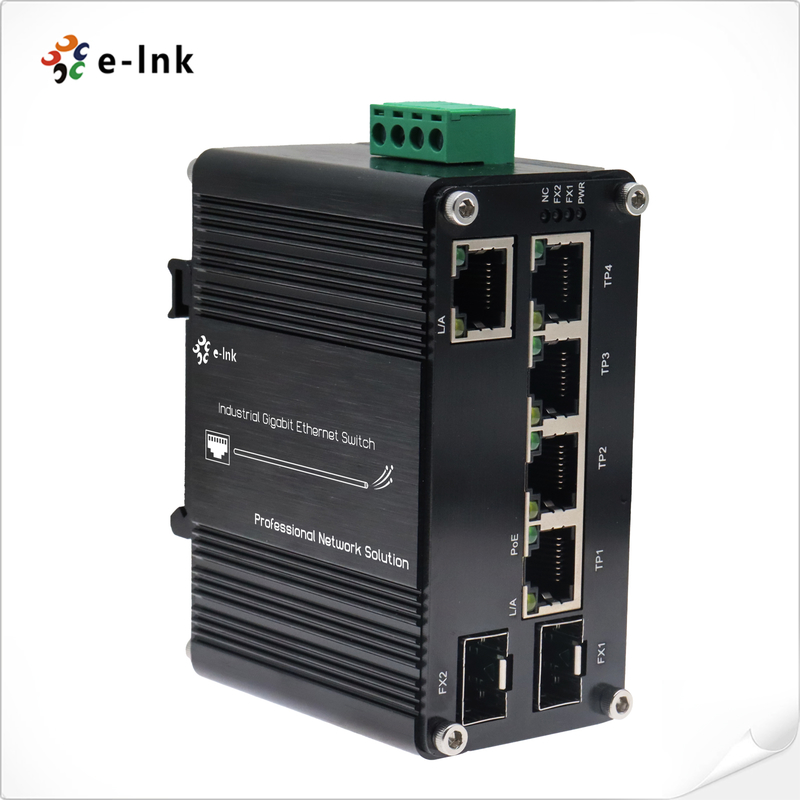

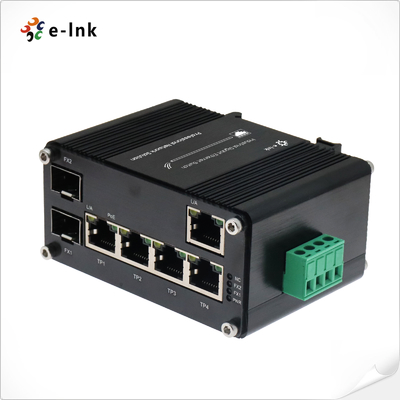

Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Industrial PoE Gigabit Ethernet Switch Overzicht
De E-LinkLNK-IMC205GHP-SFPDe serie is een mini industriële high-power90 W 802.3bt PoE-schakelaar
die een zeer hoog vermogen en betrouwbare connectiviteit levert voor veeleisende netwerkomgevingen.
Met4 Gigabit PoE++-poorten (90 W per poort),1 Gigabit uplink-poorten2 SFP-slotten met dubbel tarief,
de schakelaar ondersteuntPoH-technologie (Power over HDBaseT)Dit maakt het mogelijk om 95 W aan vermogen te leveren.
over de standaardKabels van categorie 5e/6, waardoor het ideaal is voor high-power PD's zoals PTZ-camera's, all-in-one PC's,
digitale borden en PoE-verlichting.
De schakelaar is ontworpen voor gebruik in harde industriële omgevingen.IP40-bescherming,Montage op DIN-spoor
en hoogEFT/ESD-immuniteit, waardoor het ideaal is voor fabrieksautomatisering, olie- en gasbedrijven, bewaking
en uitrusting.
Industrial PoE Gigabit Ethernet Switch kenmerken
- Biedtvijf 10/100/1000BASE-T Gigabit Ethernet RJ45 koperkabelpoorten, ondersteunt hogesnelheid
- en stabiele transmissie
- Voorzien van:2 SFP-slots, compatibel met 1000BASE-X en 100BASE-FX dubbelmodus-optische modules
- Voldoen aanIEEE 802.3bt PoE-norm, ondersteunt IEEE 802.3bt/at/af-aangedreven apparaten
- Tot 4 PoE-poorten voor stroomvoorziening, met een maximaal vermogen van95 Wper haven
- en een totaalPoE-vermogen tot 360 W

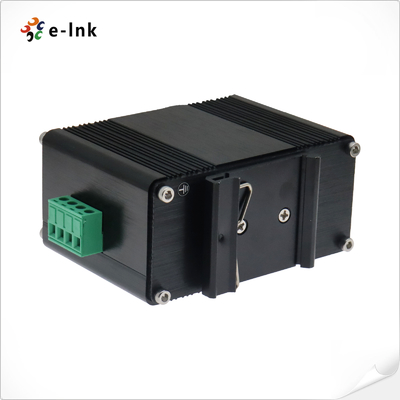

- OndersteuningDIN-spoorinstallatie, gemakkelijk in te zetten in industriële omgevingen
- Compact ontwerp zonder ventilatorvermijdt effectief oververhitting en zorgt voor een stabiele werking
- IP40 hoogsterke metalen behuizing, stofdicht en duurzaam, geschikt voor ruwe omgevingen
- 48 ~ 57 V gelijkstroom redundante stroominvoermet omgekeerde polariteitsbescherming om de betrouwbaarheid van het systeem te verbeteren
- Breed werktemperatuurbereik-40°C ~ 80°C (-40°F ~ 176°F), geschikt voor harde industriële omgevingen
Industriële PoE Gigabit Ethernet-switch technische index
|
Ethernet
|
|
Normen:
|
IEEE 802.3 Ethernet
|
|
IEEE 802.3u Fast Ethernet
|
|
IEEE 802.3ab Gigabit Ethernet
|
|
IEEE 802.3x Full-Duplex Stroomcontrole
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
IEEE 802.3b.t 4-parig vermogen via Ethernet
|
|
IEEE 802.3at Power over Ethernet Plus PSE
|
|
IEEE 802.3af Power over Ethernet Plus
|
|
Voorwaarts&Filtering Het tarief:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer:
|
2 Mbits
|
|
Pakketlengte:
|
10Kbytes
|
|
MAC-adrestabel:
|
4K
|
|
Schakelstof:
|
14 Gbps/niet-blokkeren
|
|
Ruil eigendom
|
Bandbreedte van de achtergrond: 14 Gbps;
Packet forwarding rate: 14,88 Mpps
|
|
Sluiting:
|
4 poorten met 802.3at PoE+ injectorfunctie (poorten 1 tot en met 4)
|
|
Netwerkkabels
|
Gewrongen paar:
10BASE-T: 2-paar UTP Cat. 3,4,5, tot 100 m
100BASE-TX: 2-paar UTP Cat. 5, maximaal 100m
1000BASE-T: 4-paar STP Cat 5 tot 100 m
Kabels met glasvezel
1000BASE-SX:
50/125μm of 62,5/125μm multi-mode glasvezelkabel, tot 220/550m/2km.
1000BASE-LX:
9/125μm enkelmoduskabel, voor een lange afstand van 2/10/20/40/80/120 km (afhankelijk van SFP-module)
100BASE-FX:
50/125μm of 62,5/125μm multi-mode glasvezelkabel voor maximaal 2 km (afhankelijk van SFP-module)
9/125μm enkelmoduskabel voor 20/40/60/120 km (afhankelijk van SFP-module)
|
|
Interface
|
|
Sluiting:
|
5 x RJ45 (4-port 802.3at PoE Out)
|
|
Optische poort:
|
2 x SFP 1000Base-X of 100Base-FX(Auto detectie)
|
|
PoE (Power over Ethernet)
|
|
Standaard
|
IEEE802.3af/bij/bt
|
|
Port:
|
RJ45
|
|
Power Pin toewijzing:
|
Paar 1 Eindspan: 1/2 ((-), 3/6 ((+)
Paar 2 Midden-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)
|
|
PoE-begroting:
|
Tot 360 watt PoE-budget
|
|
Milieu
|
|
Werktemperatuur:
|
-40°C tot 80°C (-40°F tot 176°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
48~57VDC (Terminaalblok)
|
|
Energieverbruik:
|
382 W Max. (PoE in gebruik)
|
|
< 5W (PoE niet in gebruik)
|
|
Stroominvoer overbelasting:
|
Automatisch opnieuw instellen
|
|
Omgekeerde polariteit:
|
Huidig
|
|
Afmetingen (LxWxH):
|
95 x 88 x 46 mm
|
|
Gewicht:
|
300 g
|
|
Hoesje:
|
Aluminium behuizing
|
|
Montageopties:
|
DIN-Rail
|
|
LED-indicatoren:
|
|
PWR:
|
Kracht
|
|
L.A.:
|
Verband/activiteit
|
|
PoE:
|
PoE-status
|
|
FX1/FX2:
|
SStatus van de FP-vezelverbinding
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EN55022:2010+AC: 2011, klasse A
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
Vervaardiging32:2017
|
|
IEC 61000-4-2: 2008 (ESD)
|
|
IEC 61000-4-3: 2010 (RS)
|
|
IEC 61000-4-4: 2012 (EFT)
|
|
IEC 61000-4-5: 2014 (opleving)
|
|
IEC 61000-4-6: 2013 (CS)
|
|
IEC 61000-4-8: 2009 (PFMF)
|
Industrial PoE Gigabit Ethernet-switch-bestelgegevens
|
Model
|
Beschrijving
|
|
LNK-IMC205GHP- SFP
|
Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
|
|
SFP-opties
|
Selecteer uw SFP op onze SFP-opties (SFP voor de industrie).
|
|
De SFP-module moet apart worden aangeschaft.
|
|
Montageopties
|
De standaard DIN-Rail-beugel is geïnstalleerd;
|
|
Stroomopties
|
- 480W/10A 48VDC DIN-Rail stroomvoorziening.
|
|
De elektriciteitsvoorziening moet apart worden gekocht.
|
Industriële PoE Gigabit Ethernet-switch applicatie
Naverkoop en garantiebeleid
Het bestaat uit:online klantenserviceentelefonische klantenservice, waarbijproductconsultatie,
technische ondersteuning op afstand,onderhouds- en acceptatiediensten.
Dienstverlening: 3 maanden vervanging en 3 jaar garantie.
Vervanging: Binnen drie maanden na aankoop van een serie producten, na het testen van het product
In het kader van de verwezenlijking van de doelstellingen van het programma voor de ontwikkeling van de Europese Gemeenschappen (EER-programma) heeft de Commissie een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
de aankoopplaats gaan om dezelfde soort producten te vervangen.Of een product met vergelijkbare prestaties.
Als er geen problemen zijn bij het testen van het product, wordt het oorspronkelijke monster teruggestuurd.
Garantie: Door de mens veroorzaakte schade veroorzaakt door niet-natuurlijke rampen, de gratis garantieperiode van ons bedrijf is 1 jaar.
[De volgende omstandigheden vallen niet onder vervanging en gratis onderhoud]
1.Schade veroorzaakt door gebruik en onderhoud dat niet in overeenstemming is met de instructies in de producthandleiding.
2.Schade veroorzaakt door menselijke factoren, zoals ongepaste spanning, waterinname en breuk.
3.Schade aan producten veroorzaakt door natuurrampen, zoals bliksem, aardbevingen, branden, enz.
3Ongeautoriseerde wijziging van de ingebouwde instellingen of reparatie zonder toestemming van het bedrijf.
4.Producten buiten het toepassingsgebied van gratis onderhoud.
5.Schade veroorzaakt door vervoer, laden en lossen tijdens reparaties die door klanten worden verricht.
6.De productstreepjescode of het model op de productgarantie kaart is niet conform het product zelf.
7.Falen of beschadigingen veroorzaakt door andere problemen dan die van het product, zoals ontwerp, technologie, vervaardiging en kwaliteit.
