Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 100/1000X SC Ethernet Switch met 12~48VDC Input en Voltage Booster
Mini Industriële Solar Power PoE Switch Overzicht

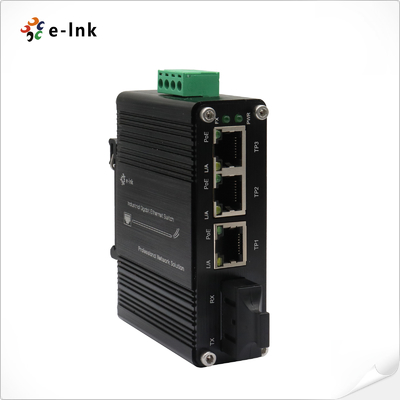

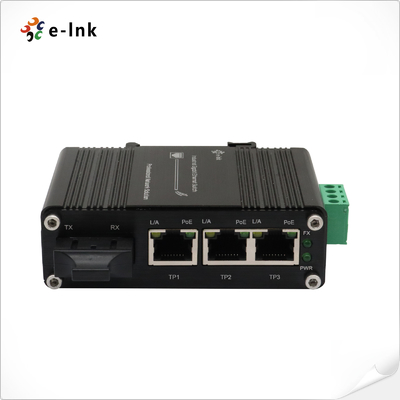

De LNK-IMC103GP Serie is een compacte, industriële 4-poorts Gigabit Power over Ethernet switch
met 3 x 10/100/1000BASE-T Power over Ethernet poorten (802.3at, 30W elk)
en 1 x 1000BASE-X single-mode fiber poort. Ontworpen voor uitdagende omgevingen,
het biedt een breed voltage input (12-48VDC) met voltage booster, waardoor het ideaal is voor zonne-energiesystemen,
industriële automatisering en buitentoepassingen. De duurzame IP40 aluminium behuizing biedt
uitzonderlijke veerkracht tegen extreme temperaturen (-40°C tot 75°C), trillingen en schokken,
terwijl het voldoet aan CE/FCC-normen. Met een totaal PoE-budget van 90W, plug-and-play functionaliteit,
en 100% burn-in testen, levert het betrouwbare, kosteneffectieve industriële netwerken voor veeleisende omgevingen.
Mini Industriële Solar Power PoE Switch Kenmerken
► 3 x 10/100/1000BASE-T RJ45 poorten (poorten 1-3 ondersteunen IEEE 802.3at PoE+ voeding, automatische MDI/MDI-X switching)
► 1×1000Base-X SC optische poort , geschikt voor high-speed glasvezeltransmissie
► Breed bereik 12~48VDC stroominput , ingebouwde power boost functie
► PoE stroombudget : 90W (48VDC), 90W (24VDC), 60W (12VDC)
► Full/half duplex zelfaanpassing , ondersteuning voor automatische onderhandeling en efficiënte transmissie
► Voldoet aan IEEE 802.3az Energy Efficient Ethernet (EEE) standaard om het stroomverbruik te verminderen
► IP40 aluminiumlegering behuizing , duurzame en sterke anti-interferentie prestaties
► Ondersteunt DIN-rail en wandmontage voor flexibele implementatie
► Industriële kwaliteit breed temperatuurontwerp -40°C tot 75°C, geschikt voor ruwe omgevingen
Mini Industriële Solar Power PoE Switch Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3x Full-Duplex Flow Control
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Forward Filter Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
4 Mbit
|
|
Switch Fabric:
|
12Gbps
|
|
Max Packet Lengte:
|
9K Bytes
|
|
Adres Tabellen Grootte
|
2K MAC-adressen
|
|
Interface
|
|
Connector:
|
3 x RJ45 met 802.3at PoE+ injector functie (Poorten 1 tot 3)
|
|
Optische Poort:
|
1 x SC 1000Base-X
|
|
PoE (Power over Ethernet)
|
|
Standaard:
|
IEEE 802.3at Power over Ethernet Plus
|
|
IEEE 802.3af Power over Ethernet
|
|
Poort:
|
RJ45
|
|
Stroom Pin Toewijzing
|
4/5(+), 7/8(-)
|
|
PoE Budget:
|
Tot 90-watt PoE budget (48VDC), 90-watt PoE budget (24VDC), 60-watt PoE budget (12VDC)
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
12~48VDC, 2-pins klemmenblok
|
|
Stroomverbruik:
|
<95W (Non-PoE<6W)
|
|
LED Indicatoren:
|
|
PWR:
|
Stroomstatus
|
|
L/A:
|
Ethernet LINK Status
|
|
FX:
|
Fiber LINK Status
|
|
PoE:
|
PoE Status
|
|
Afmetingen (BxDxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0.3Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montage Opties:
|
DIN-Rail / Wandmontage
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Regelgevende Goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industriële Solar Power PoE Switch Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC103GP
|
Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Fiber Poort, Multimode, Dual Fiber, 850nm, 550m
|
|
LNK-IMC103GP-20
|
Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Fiber Poort, Single Mode, Dual Fiber, 1310nm, 20km
|
|
LNK-IMC103GPS-20A
|
Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Fiber Poort, Single Mode, Single Fiber, 1310nm TX/1550nm RX, 20km
|
|
LNK-IMC103GPS-20B
|
Mini Industriële 3-poorts 10/100/1000T 802.3at PoE + 1-poorts 1000X SC Gigabit Ethernet Switch met 12~48VDC Input en Voltage Booster, SC Fiber Poort, Single Mode, Single Fiber, 1550nm TX/1310nm RX, 20km
|
|
Montage Opties
|
► Standaard DIN-Rail Beugel geïnstalleerd; Wandmontage Beugel is inbegrepen.
|
|
Stroom Opties
|
► 12~48VDC Voeding. Open Draad voor Klemmenblok
|
|
► Voeding moet apart worden aangeschaft.
|
