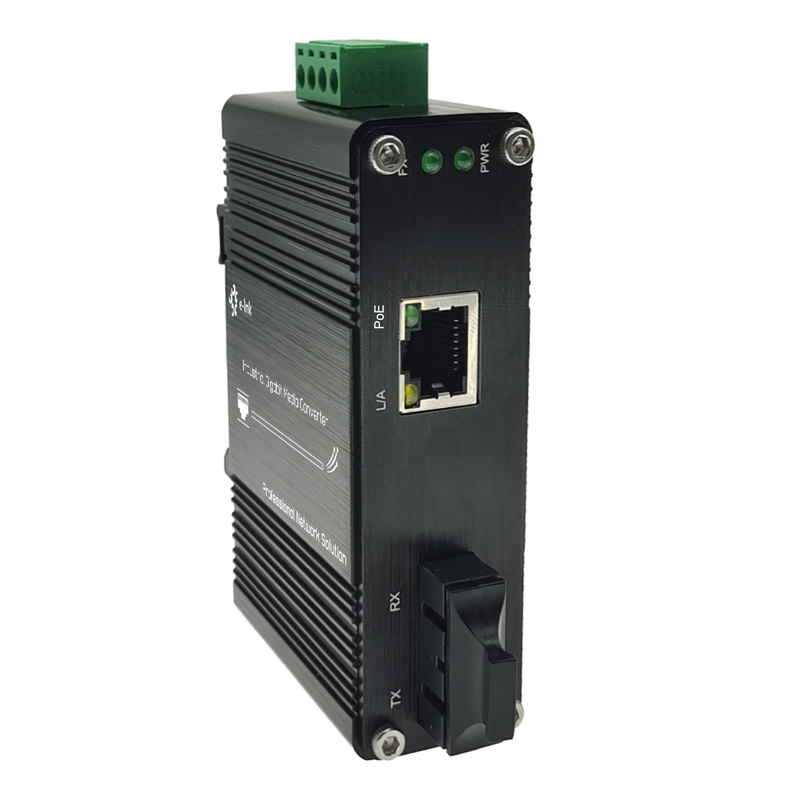

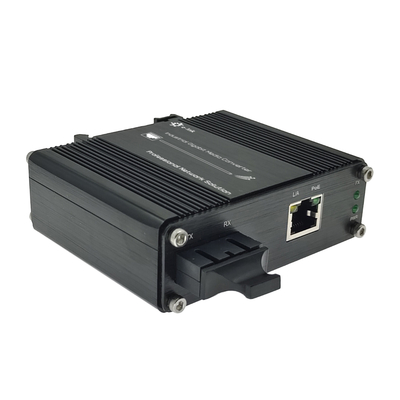

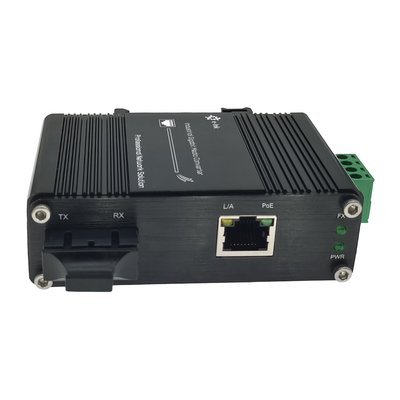

Mini Industrial 10/100/1000Base-T tot 1000Base-X MediaConverter
Mini Industrial Media Converter Overzicht
DeLNK-IMC3012Serie Industrial Gigabit Media Converter is een betrouwbare en efficiënte oplossing
voor mediaconversie tussen10/100/1000BASE-Tkoperen havens en1000BASE-Xglasvezelpoorten.
Dit product is ontworpen om te weerstaan aan moeilijke omgevingsomstandigheden.
De aluminium behuizing is ontworpen om zeer duurzaam te zijn en werkt betrouwbaar in
een breed temperatuurbereik van-40°C tot +75°C, waardoor het geschikt is voor verschillende industriële toepassingen.
Deze geharde media converter ondersteunt zowelhalf-duplexenfull-duplexmodus,
en biedt flexibele vezelopties (100M of 1000M) voor een betere compatibiliteit met netwerkinrichtingen.
De montageopties van het product, waaronder een DIN-rail en een distributiebox, zorgen voor een eenvoudige montage van de
Dit maakt het ideaal voor gebruik inindustriële automatisering,vervoerssystemen
enbuitennetwerktoepassingen.
Mini-industriële media converter functies
De LNK-IMC3012-serie Industrial Gigabit Media Converter heeft de volgende kenmerken:
Het apparaat is uitgerust met één Gigabit Ethernet-poort, die een verbindingssnelheid van10/100/1000BASE-TRJ45.
Het heeft automatische MDI/MDI-X voor naadloze verbinding.
De 1x Fiber SC-poort ¥ 1000Base-X vergemakkelijkt hogesnelheidsvezeloverdracht en langeafstandsnetwerken.
De flexibele netwerkprestaties van het product ondersteunenfull/half-duplexen automatische onderhandelingen
voor naadloze gegevenscommunicatie.
Dit product is energiezuinig en voldoet aan deEEG 802.3azEnergie-efficiënte Ethernet-standaard (EEE),
De Commissie heeft de Commissie verzocht om een voorstel in te dienen om een voorstel voor een richtlijn van het Europees Parlement en de Raad tot wijziging van Verordening (EG) nr.
Uitgebreide LED-indicatoren zorgen voor real-time netwerkstatus en -diagnostiek voor een gemakkelijke monitoring.

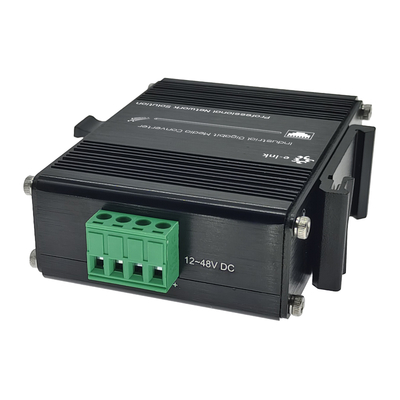

Dit product beschikt over een breed vermogen12~48VDCvia het terminal blok, waardoor het perfect geschikt
de industriële energieomgevingen.
Dit product biedt veelzijdige montageopties, waardoor het geschikt is voor een breed scala aan installatietypen.
Het is compatibel met beideDIN-Railenwandmontageinstallatie, waardoor een flexibele inzetoplossing wordt gewaarborgd.
Dit product wordt gekenmerkt door zijn industriële betrouwbaarheid, zoals blijkt uit het geharde ontwerp.
Het heeft een uitgebreid temperatuurbereik van-40°C tot +75°C (-40°F tot +167°F), waardoor het geschikt is
voor ruwe omgevingen.
Technische indexen van mini-industriële mediaconverters
|
Ethernet
|
|
Normen:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z1000Base-X
|
|
IEEE 802.3az Energiezuinig Ethernet (EEE)
|
|
Verwerkingstype:
|
Opbergen en...Voorwaarts
|
|
Voortstuwingsfilter:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Packet Buffer geheugen:
|
1 Mbit
|
|
Maximaal Pakketlengte:
|
9K Bytes
|
|
Grootte van de adrestabel
|
2K MAC-adressen
|
|
Interface
|
|
Sluiting:
|
1x RJ45
|
|
Optische poort:
|
1 x SC1000Base-X
|
|
Elektrische en mechanische apparatuur
|
|
Invoervermogen:
|
12~48VDC,4-pin terminal blok
|
|
Energieverbruik:
|
3W max.
|
|
LED-indicatoren:
|
|
PWR:
|
Standaard van het vermogen
|
|
L.A.:
|
Status van de gegevenslink
|
|
SPD:
|
Ethernet-status
|
|
100M/1000M:
|
L-vezelsINK Status
|
|
Afmetingen (WxDxH):
|
95 x70 x30 mm
|
|
Gewicht:
|
0.25kg.
|
|
Hoesje:
|
Aluminium Geval
|
|
Montageopties:
|
DIN-Rail / wandmontage
|
|
Milieu
|
|
Werktemperatuur:
|
-40°C tot75°C (-40°F tot 1 °C)67°F)
|
|
Opbergtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve luchtvochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200 000 uur
|
|
Reglementaire goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Informatie voor het bestellen van een mini-industriële mediaconverter
|
Model
|
Beschrijving
|
|
LNK-IMC3012
|
Mini Industrial Media Converter, 10/100/1000Base-T naar 1000Base-SX,Multi-modus,550m, 850 nm,SC
|
|
LNK-IMC3012-20
|
Min.- Ik Industrial Media Converter, 10/100/1000Base-T naar 1000Base-LX,Monomode,20 km, 1310nm,SC
|
|
LNK-IMC3012-S20
|
Min.- Ik Industrial Media Converter, 10/100/1000Base-T naar 1000Base-BX,Eén-modus, één vezel,20 km, 1310/1550 nm,SC
|
|
Montageopties
|
️ De standaard DIN-Rail-beugel is geïnstalleerd; de wandbeugel is inbegrepen.
|
|
Stroomopties
|
►24W/1A24VDC stroomtoevoer. Open draad voor terminalblok
|
|
De stroomvoorziening dient apart te worden aangeschaft.
|
