Mini Industrial 10/100/1000Base-T naar 1000Base-X Media Converter
Mini Industrial Media Converter Overzicht
De LNK-IMC3012 Serie Industriële Gigabit Media Converter is een betrouwbare en efficiënte oplossing
voor media conversie tussen 10/100/1000BASE-T koperen poorten en 1000BASE-X glasvezel poorten.
Dit product is ontworpen om bestand te zijn tegen uitdagende omgevingsomstandigheden.
De aluminium behuizing is ontworpen om zeer duurzaam te zijn en werkt betrouwbaar in
een breed temperatuurbereik van -40°C tot +75°C, waardoor het geschikt is voor een verscheidenheid aan industriële toepassingen.
Deze geharde media converter ondersteunt zowel half-duplex als full-duplex modi,
en biedt flexibele glasvezelopties (100M of 1000M) voor een grotere compatibiliteit met netwerkapparaten.
De montageopties van het product, waaronder een DIN-rail en verdeelkast, zorgen voor een eenvoudig
en veilig installatieproces. Dit maakt het ideaal voor gebruik in industriële automatisering, transportsystemen
en netwerktoepassingen buitenshuis.
Mini Industrial Media Converter Kenmerken
De LNK-IMC3012 Serie Industriële Gigabit Media Converter heeft de volgende kenmerken:

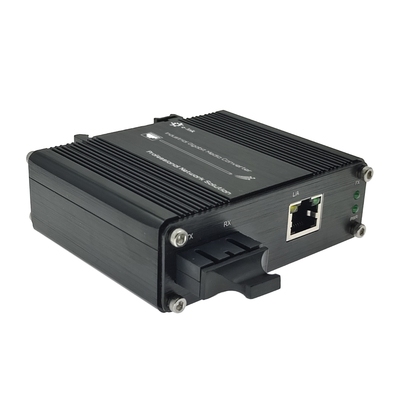

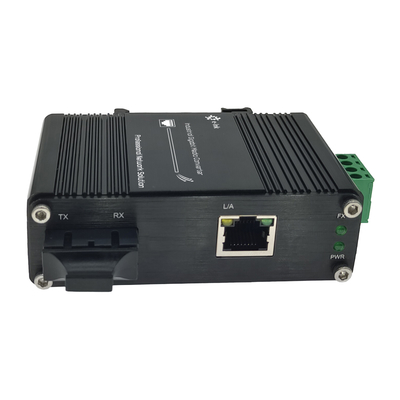

Het apparaat is uitgerust met één Gigabit Ethernet-poort, die een verbindingssnelheid biedt van 10/100/1000BASE-T RJ45.
Het beschikt over auto MDI/MDI-X voor naadloze connectiviteit.
De 1x Fiber SC-poort – 1000Base-X faciliteert snelle glasvezeltransmissie en netwerken over lange afstanden.
De flexibele netwerkprestaties van het product ondersteunen full/half-duplex en automatische onderhandeling
voor naadloze datacommunicatie.
Dit product is energiezuinig en voldoet aan de IEEE 802.3az Energy-Efficient Ethernet (EEE) standaard,
die gericht is op het verminderen van het stroomverbruik.
Uitgebreide LED-indicatoren bieden real-time netwerkstatus en diagnostiek voor eenvoudige monitoring.

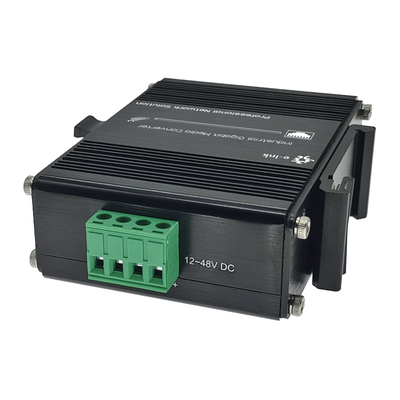

Dit product beschikt over een breed ingangsspanningsbereik van 12~48VDC via een klemmenblok, waardoor het perfect geschikt is
voor industriële stroomomgevingen.
Dit product biedt veelzijdige montageopties, waardoor het geschikt is voor een reeks installatietypes.

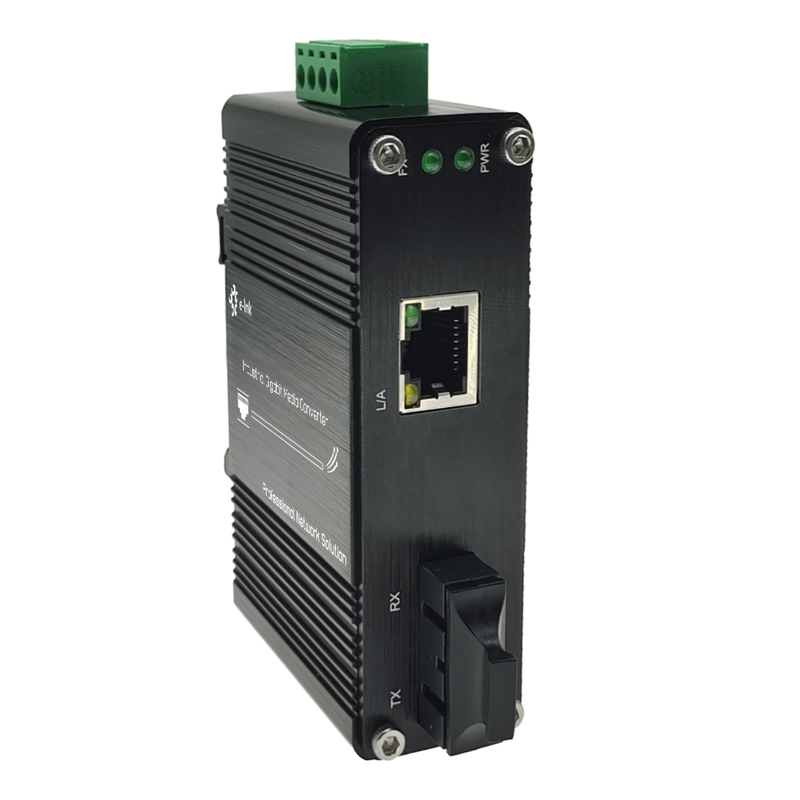

Het is compatibel met zowel DIN-Rail als wandmontage, wat een flexibele implementatieoplossing garandeert.
Dit product wordt gekenmerkt door zijn industriële betrouwbaarheid, wat blijkt uit het geharde ontwerp.
Het heeft een uitgebreid bedrijfstemperatuurbereik van -40°C tot +75°C (-40°F tot +167°F), waardoor het geschikt is
voor zware omgevingen.
Mini Industrial Media Converter Technische Indexen
|
Ethernet
|
|
Standaarden:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1000Base-X
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Verwerkingstype:
|
Store-and-Forward
|
|
Forward Filter Snelheid:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1.488.000pps (1000Mbps)
|
|
Packet Buffer Geheugen:
|
1 Mbit
|
|
Max Packet Lengte:
|
9K Bytes
|
|
Adrestabelgrootte
|
2K MAC-adressen
|
|
Interface
|
|
Connector:
|
1x RJ45
|
|
Optische Poort:
|
1 x SC 1000Base-X
|
|
Elektrisch en Mechanisch
|
|
Ingangsvermogen:
|
12~48VDC, 4-pins klemmenblok
|
|
Stroomverbruik:
|
3W Max.
|
|
LED Indicatoren:
|
|
PWR:
|
Stroomstatus
|
|
L/A:
|
Data LINK Status
|
|
SPD:
|
Ethernet Status
|
|
100M/1000M:
|
Glasvezel LINK Status
|
|
Afmetingen (BxDxH):
|
95 x 70 x 30 mm
|
|
Gewicht:
|
0.25Kg
|
|
Behuizing:
|
Aluminium Behuizing
|
|
Montageopties:
|
DIN-Rail / Wandmontage
|
|
Omgeving
|
|
Bedrijfstemperatuur:
|
-40°C tot 75°C (-40°F tot 167°F)
|
|
Opslagtemperatuur:
|
-40°C tot 85°C (-40°F tot 185°F)
|
|
Relatieve Vochtigheid:
|
5% tot 95% niet-condenserend
|
|
MTBF
|
> 200.000 uur
|
|
Regelgevende Goedkeuringen
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Mini Industrial Media Converter Bestelinformatie
|
Model
|
Beschrijving
|
|
LNK-IMC3012
|
Mini Industrial Media Converter, 10/100/1000Base-T naar 1000Base-SX, Multi-mode, 550m, 850nm, SC
|
|
LNK-IMC3012-20
|
Mini Industriële Media Converter, 10/100/1000Base-T naar 1000Base-LX, Single-mode, 20km, 1310nm, SC
|
|
LNK-IMC3012-S20
|
Mini Industriële Media Converter, 10/100/1000Base-T naar 1000Base-BX, Single-mode, Single Fiber, 20km, 1310/1550nm, SC
|
|
Montageopties
|
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontagebeugel is inbegrepen.
|
|
Stroomopties
|
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok
|
|
► Voeding moet apart worden aangeschaft.
|
