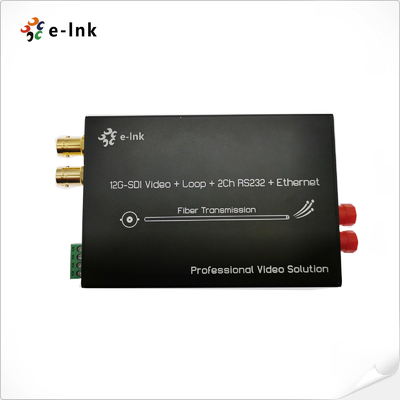

12G-SDI naar Glasvezel Converter met Gigabit Ethernet en 2Ch Achterwaartse RS485
SDI Over Glasvezel Extender Overzicht
De LNK-12GSDI-1V2R1GE serie is een hoogwaardige 12G-SDI optische transceiver wordt geboden.
Het ondersteunt één kanaal 12G-SDI video (met ingebedde audio) , één kanaal Gigabit Ethernet ,
en twee kanalen reverse RS485 data transmissie via een enkele glasvezelkabel,
waardoor transmissie over lange afstanden mogelijk is en 12G-SDI lokale loopback monitoring wordt geboden.

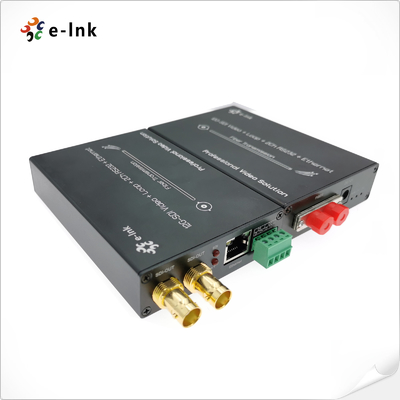

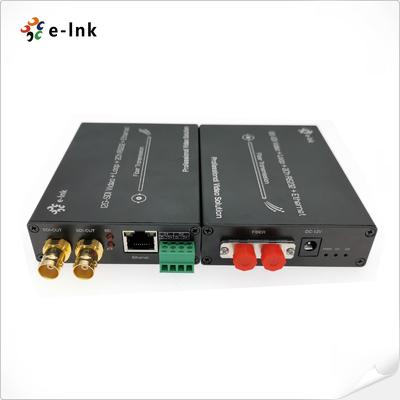

Dit product bevat één zender en één ontvanger , ondersteunt een verscheidenheid aan videoformaten,
waaronder HDTV 4K×2K (3840×2160@60Hz), 1080P, 1080i en 720P , waardoor ultra-high-definition
beeldkwaliteit en lage latentie worden gegarandeerd. Het is ideaal voor uitzendingen, studio's, sportevenementen, medische beeldvorming,
videoconferenties en high-end bewakingssystemen.
SDI Over Glasvezel Extender Kenmerken
► Elk SDI-kanaal bevat 8-kanaals ingebedde audio
► Automatische kabel-egalisatie om signaalintegriteit te garanderen
► Ondersteunt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) en ST-259(SD)
► Geïntegreerde Reclocker vergrendelt op SMPTE-snelheden van 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps
of Divide-by-1.001 Subrates en 270 Mbps
► Direct compatibel met 12G/6G/3G-SDI camerasystemen
► Lange transmissiecapaciteit tot 80 km
► Ondersteuning 2Ch Achterwaartse RS485
► Ondersteunt 1Ch 10/100/1000M Ethernet
► Volledige digitale niet-compressie uitzendniveau transmissie;
► Super optisch dynamisch bereik en geen aanpassing nodig;
► Glasvezel WDM/CWDM/DWDM techniek;
► Ondersteunt 4K*2K(3840*2160@60Hz),1080P,1080I,720P.

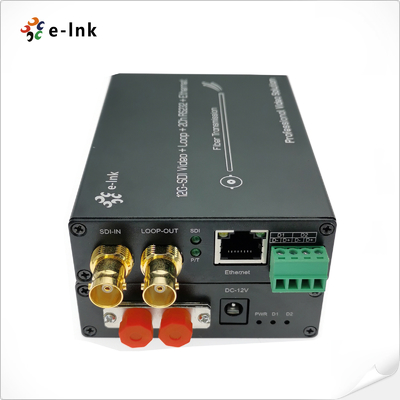

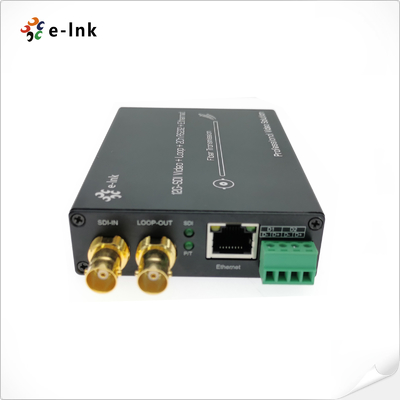

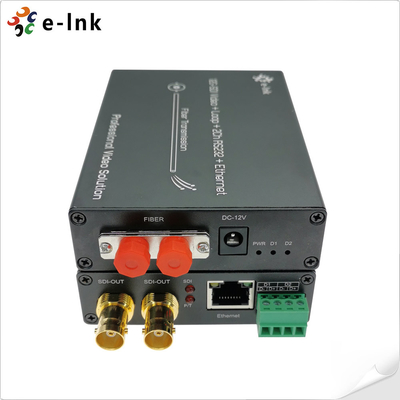

SDI Over Glasvezel Extender Paneel & Interface
SDI Over Glasvezel Extender Technische Indexen
| Formaten |
Ondersteunt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) en ST-259(SD) |
| Compatibel |
Compatibel met DVB-ASI en AES10 (MADI) |
| Ingang |
1 x 12G-SDI op BNC |
| Uitgang |
2 x FC glasvezel |
| 1 x 12G-SDI loop-out op BNC |
| Ondersteunde Resolutie |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Resolutiebereik |
3840*2160@60Hz |
| Ingangskabelspecificatie |
≤70m@12G SDI Belden 1694A |
| Uitgangskabelspecificatie |
≤60m@12G SDI Belden 1694A |
| Ethernet |
10/100/1000Mbps |
| Gegevenstype |
2Ch Achterwaartse RS485 |
| Optische transmissiebandbreedte |
270MHz～12GHz |
| Voeding |
12 VDC |
| Stroomverbruik |
6 W (Max.) |
| Afmetingen (LxBxH) |
117 x 80 x 24 (mm) |
| Bedrijfstemperatuur |
-10℃～70℃ |
| Opslagtemperatuur |
-40℃～85℃ |
SDI Over Glasvezel Extender Toepassing
