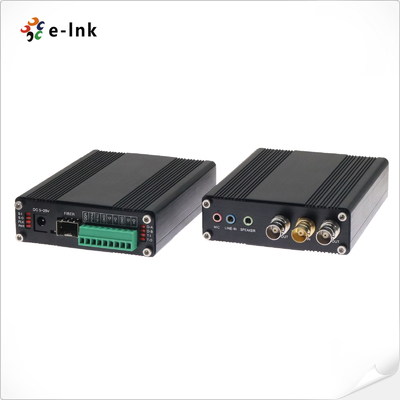

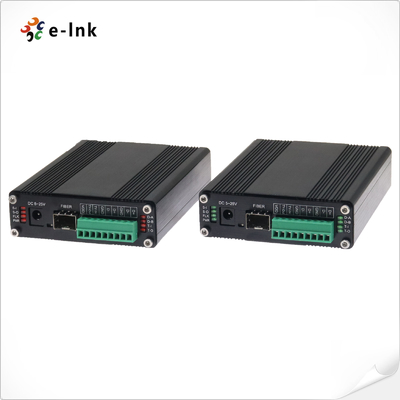

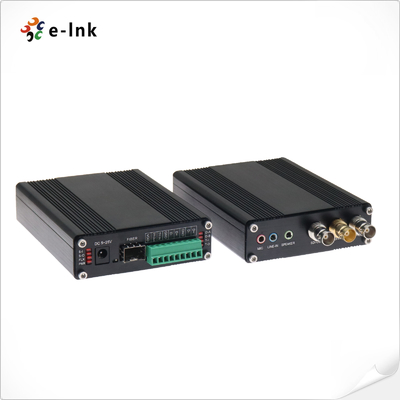

1Ch Bidirectionele 3G-SDI met Loop-out + 1Ch Tally + 2Ch Bidirectionele RS485 of RS422 + 2Ch Stereo Audio + 1Ch Microfoonover Fiber Converter
SDI Fiber Extender Overzicht
De LNK-3G-1BV1T2BD2A1M-serie is een hoogwaardige 3G/HD-SDI video optische transceiver.
Het ondersteuntéénkanaals bidirectionele 3G/HD-SDI video-overdracht (met ingebedde audio) ,
video loop-out , één tally-signaal , twee-kanaals bidirectionele RS485/RS422 data , twee-kanaals
externe stereo audio , en één microfoonsignaal , en verzendt high-definition video
en audiosignalen via glasvezel.
Deze serie bevat een zender en een ontvanger, die 1080P Full HD 3G/HD-SDI signaal
overdracht ondersteunt, en biedt hoge stabiliteit en heldere beelden.LED-statusindicatoren zijn inbegrepen op
het apparaat voor real-time monitoring van de werkstatus.
Toepasbaar op: intelligente verkeersmonitoring, beveiligingssystemen, industriële monitoring
(elektriciteit, chemische industrie, staal, olie, spoorwegen, etc.), militaire monitoring (magazijnen, grenzen, etc.),
campussen, live-uitzendingen in stadions, tv-programma-uitzendingen en andere video's met hoge eisen
en audio-overdrachtscenario's.
SDI Fiber ExtenderKenmerken
► 1Ch Bidirectionele 3G-SDI Video met Loop-out
► 1Ch Tally Signaal
► 2Ch Bidirectionele RS485 of RS422 Data
► 2Ch Stereo Audio
► 1Ch Microfoon
► Automatische reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Ondersteuning HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Lange transmissiemogelijkheid tot 20 km (SMF)
► Hot swap en hot plug;
► Volledig digitale, niet-gecomprimeerde uitzendniveau-overdracht;
► Industrieel niveau ultra-breed temperatuurbereik (-20℃~+70℃), aanpasbaar aan verschillende omgevingen;
SDI Fiber Extender Technische Indexen
| Vezeloptische interface |
| Vezelinterface |
Simplex LC |
| Transmissieafstand |
0-20Km |
| Golflengte |
1310nm/1550nm |
| Video |
| Video-interface |
BNC |
| Video-in-/uitgangsimpedantie |
75Ω |
| Video-in-/uitgangsspanning |
Typisch: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Video Bitsnelheid |
Max 3.2Gb/s |
| Differentiële versterking (10%～90% APL) |
<1% |
| SDI-formaatondersteuning |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Video SDI-standaard |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| SMPTE424M 3Gb/s seriële interface(3G-SDI) |
| Data of Tally |
| Fysieke interface |
Industriële standaard schroefklem |
| Gegevenstype |
RS485 (Standaard) of RS422 (Optioneel), Tally-signaal |
| Frequentie/snelheidsondersteuning |
Max. 115200bps voor RS422
Max. 57600bps voor RS485
|
| BER |
<10ˉ9 |
| Stereo Audio of Microfoon |
| Audio-in- en -uitgang |
3.5MM Audio |
| Audioformaat |
@48KHz |
| Elektrisch |
| Stroomadapter |
DC 5~25V |
| Stroomverbruik |
<5W |
| LED-indicator |
| P/S |
Stroomvoorziening |
| DAT |
Data |
| Mechanisch |
| Afmetingen (LxBxH) |
120 x 105 x 28 mm |
| Gewicht |
1.5KG/paar |
| Behuizing |
Aluminium behuizing |
| Montage-opties |
Wandmontage |
| Omgeving |
| Bedrijfstemperatuur |
-20℃～+70℃ |
| Opslagtemperatuur |
-40℃～+80℃ |
| Bedrijfsvochtigheid |
0~95% |
| MTBF |
≥100000 uur |
SDI Fiber Extender Bestelinformatie
| Model |
Beschrijving |
| LNK-3G-1BV1T2BD2A1M |
1Ch Bidirectionele 3G-SDI met Loop + 1Ch Tally + 2Ch Bidirectionele RS485 of RS422 + 2Ch Stereo Audio + 1Ch Microfoon over Fiber Converter, Single Mode Fiber, LC, 20km, inclusief zender en ontvanger, gebruikt per paar |

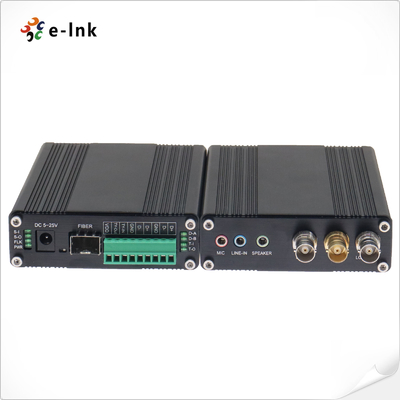

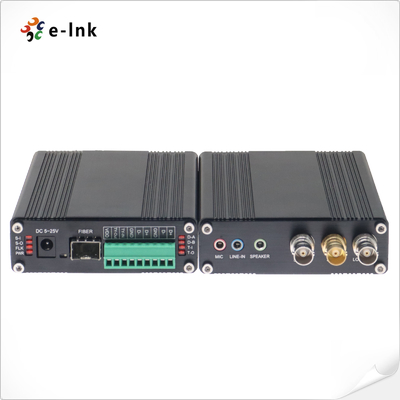

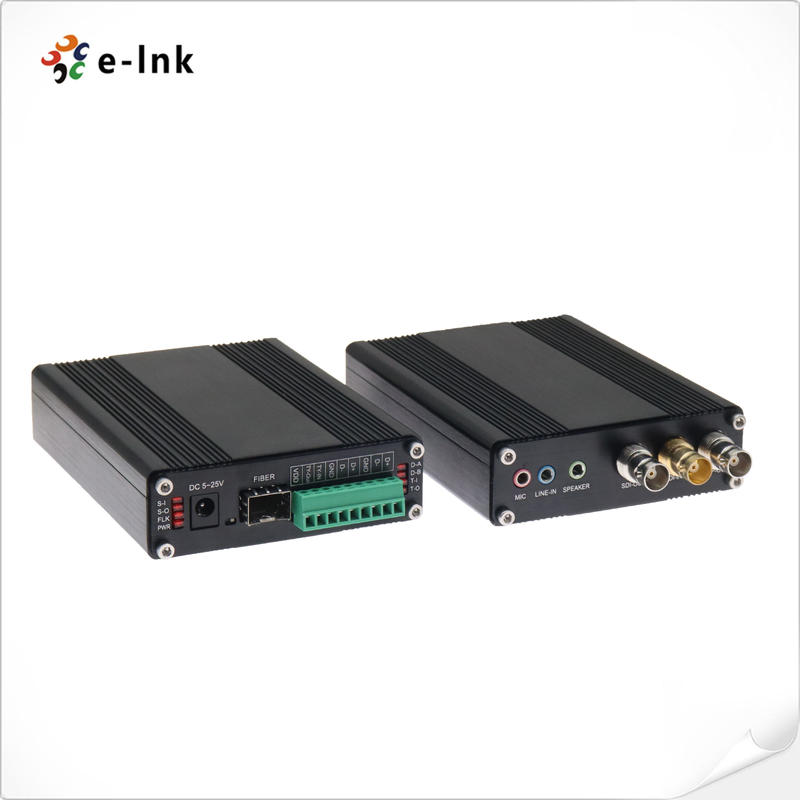

SDI Fiber Extender Paneel
Opmerking:
1. To+/To- kan de LED aansturen met een stroom van 50MA
2. TIN/TCM voor Tally Signaal aansluiting
3. T+/R- voor RS485 (standaard) of RS422 (optioneel)
