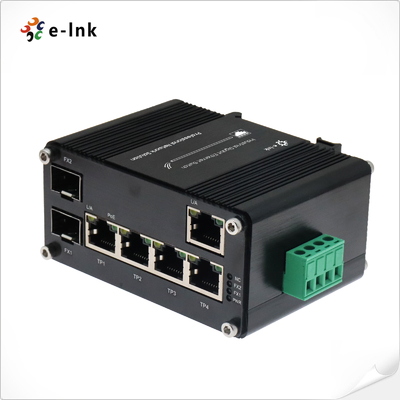

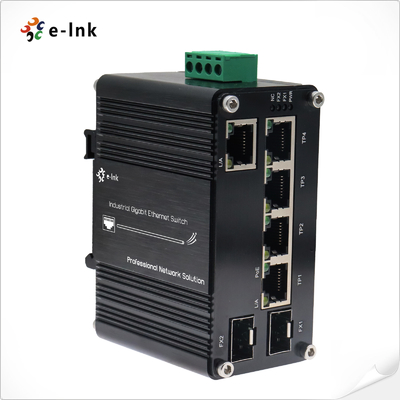

Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch
Overzicht
De E-link LNK-IMC205GHP-SFP-serie is een krachtige industriële PoE++-switch die is ontworpen om te voldoen aan de
de groeiende vraag naar energiezuchtige netwerkapparaten.
(IEEE 802.3bt, tot 90W/poort), 1×Gigabit Ethernet-poort en 2×100/1000M SFP-vezelslotten, deze compacte
Maar een krachtige schakelaar levert zowel high-speed data als ultra-high power via standaard Ethernet-kabels.
Belangrijkste kenmerken
✔ 90W PoE++ per poort ((IEEE 802.3bt) 3x meer vermogen dan standaard PoE+ (802.3at)
✔ Ondersteuning voor PoH (Power over HDBaseT)
✔ Dual-rate SFP-slots ️ Ondersteunt multi/single-mode vezels voor langeafstands- of geluidsdichte verbindingen
✔ Industrieel gehard ontworpen IP40-klasse, DIN-rail montagebaar, met hoge EFT/ESD bescherming
✔ Ruime werktemperatuur Gebouwd voor ruwe omgevingen (fabriek, buiten, bedrijven, enz.)
Ideaal voor krachtige toepassingen
- PTZ-snelheidskopcamera's (PoE++)
- Thin clients & AIO touch pc's
- Digitale borden & POS/kiosk systemen
- Industrieel IoT en automatisering
- Olie/gas, mijnbouw, water/afvoernetwerken
Met zijn ongeëvenaarde vermogen en industriële betrouwbaarheid is de LNK-IMC205GHP-SFP de ultieme
oplossing voor het inzetten van krachtige apparaten in kritieke en extreme omstandigheden.
---
✅ Waarom deze schakelaar kiezen?
- Vermijdt afzonderlijke voedingsbronnen
- Toekomstbestendig voor high-power PD's
- Glasvezelklaar Verlengt netwerkbereik met SFP-modules
- Robuust voor de industrie
Ideaal voor bewaking, automatisering en buitennetwerken waar hoge vermogen + industriële duurzaamheid nodig zijn
essentieel.
Kenmerken
¢ Tot 4 poorten van IEEE 802.3bt/at/af-apparaten
¢ tot 360 watt PoE-budget
Ondersteunt PoE-vermogen tot 95 watt voor elke PoE-poort

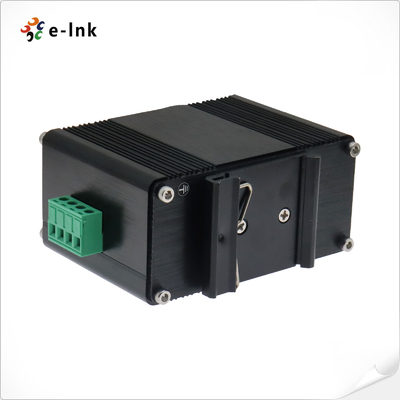

¢ Ondersteunt DIN-Rail-installatie
Compact ontwerp zonder ventilator voorkomt oververhitting
¢ IP40 robuuste hoogsterke metalen behuizing
️ 48~57V gelijkstroom met omgekeerde polariteitsbescherming
️ -40°C tot 80°C (-40°F tot 176°F)
5 10/100/1000BASE-T Gigabit Ethernet RJ45 koperen poorten
2 SFP-slots, ondersteunen 1000BASE-X en 100BASE-FX-transceiver in dubbele modi
¢ Voldoet aan de IEEE 802.3bt PoE-standaard

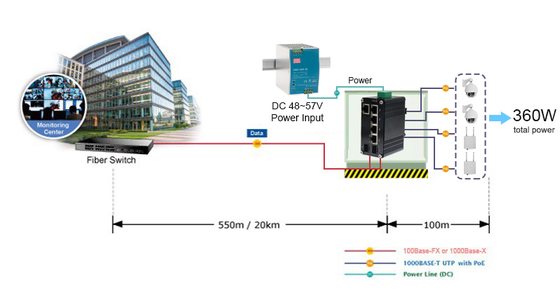

Toepassing
Technische indexen
| Ethernet |
| Normen: |
IEEE 802.3 Ethernet |
| IEEE 802.3u Fast Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Full-Duplex Stroomcontrole |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| IEEE 802.3bt 4-paar Power over Ethernet |
| IEEE 802.3at Power over Ethernet Plus PSE |
| IEEE 802.3af Power over Ethernet Plus |
| Doorstuur- en filtersnelheid: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Packet Buffer: |
2 Mbits |
| Pakketlengte: |
10Kbytes |
| MAC-adrestabel: |
4K |
| Schakelstof: |
14 Gbps/niet-blokkeren |
| Ruil eigendom |
Bandbreedte van de achtergrond: 14 Gbps;
Packet forwarding rate: 14,88 Mpps
|
| Sluiting: |
4 poorten met 802.3at PoE+ injectorfunctie (poorten 1 tot en met 4) |
| Netwerkkabels |
Gewrongen paar:
10BASE-T: 2-paar UTP Cat. 3,4,5, tot 100 m
100BASE-TX: 2-paar UTP Cat. 5, maximaal 100m
1000BASE-T: 4-paar STP Cat 5 tot 100 m
Kabels met glasvezel
1000BASE-SX:
50/125 μm of 62,5/125 μm multi-mode glasvezelkabel, tot 220/550 m/2 km.
1000BASE-LX:
9/125μm enkelmoduskabel, voor een lange afstand van 2/10/20/40/80/120km (afhankelijk van SFP-module)
100BASE-FX:
50/125 μm of 62,5/125 μm multi-mode glasvezelkabel voor maximaal 2 km (afhankelijk van SFP-module)
9/125 μm enkelmoduskabel voor 20/40/60/120 km (afhankelijk van SFP-module)
|
| Interface |
| Sluiting: |
5 x RJ45 (4-port 802.3at PoE Out) |
| Optische poort: |
2 x SFP 1000Base-X of 100Base-FX (automatische detectie) |
| PoE (Power over Ethernet) |
| Standaard |
IEEE802.3af/at/bt |
| Port: |
RJ45 |
| Power Pin toewijzing: |
Paar 1 Eindspan: 1/2 ((-), 3/6 ((+)
Paar 2 Midden-span: 4/5(+), 7/8(-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8 ((-)
|
| PoE-begroting: |
Tot 360 watt PoE-budget |
| Milieu |
| Werktemperatuur: |
-40°C tot 80°C (-40°F tot 176°F) |
| Opbergtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve luchtvochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200 000 uur |
| Elektrische en mechanische apparatuur |
| Invoervermogen: |
48 ~ 57VDC (terminalblok) |
| Energieverbruik: |
382 W Max. (PoE in gebruik) |
| < 5W (PoE niet in gebruik) |
| Stroominvoer overbelasting: |
Automatisch opnieuw instellen |
| Omgekeerde polariteit: |
Huidig |
| Afmetingen (LxWxH): |
95 x 88 x 46 mm |
| Gewicht: |
300 g |
| Hoesje: |
Aluminium behuizing |
| Montageopties: |
DIN-Rail |
| LED-indicatoren: |
| PWR: |
Kracht |
| L/A: |
Verband/activiteit |
| PoE: |
PoE-status |
| FX1/FX2: |
Status van de SFP-vezelverbinding |
| Reglementaire goedkeuringen |
| ISO9001, CE, FCC, RoHS |
| EN55022:2010+AC: 2011, klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55032:2017 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (opleving) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Informatie over bestellingen
| Model |
Beschrijving |
| LNK-IMC205GHP-SFP |
Industrial 4-Port 10/100/1000T 802.3bt 90W PoE + 1-Port 10/100/1000T + 2-Port 100/1000X SFP Gigabit Ethernet Switch |
| SFP-opties |
Selecteer uw SFP op onze SFP Options Page (Industrial SFP). |
| De SFP-module moet apart worden aangeschaft. |
| Montageopties |
De standaard DIN-Rail-beugel is geïnstalleerd; |
| Stroomopties |
- 480W/10A 48VDC DIN-Rail stroomvoorziening. |
| De elektriciteitsvoorziening moet apart worden gekocht. |
Afmetingen
