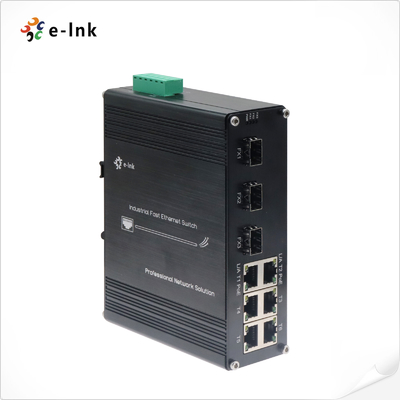

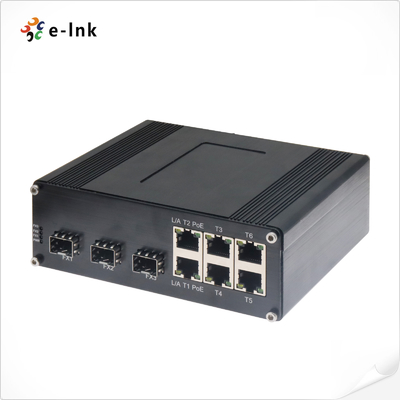

Industrieel 6-Poort 10/100T 802.3af/at PoE + 3-Poort 100BASE-FX Ethernet Switch
Overzicht
De LNK-IMC306P Serie is een geharde industriële PoE+ switch die stroom en data connectiviteit levert
voor veeleisende omgevingen. Met 6×10/100Base-TX PoE+ poorten (IEEE 802.3at) en 3×100Base-FX
glasvezel poorten, is deze robuuste switch ontworpen om apparaten van stroom te voorzien en te verbinden in zware industriële omgevingen.
Belangrijkste kenmerken:
✔ 6×PoE+ poorten (tot 30W per poort) voor IP-camera's, draadloze access points en andere PD's
✔ 3×glasvezel poorten die single/multi-mode glasvezel (1/2 core) ondersteunen voor lange-afstand verbindingen (2km multi-mode /
20km+ single-mode)
✔ Industrieel gehard ontwerp: -40°C tot +75°C werking, hoge EMI-immuniteit en trillingsbestendigheid
✔ Auto-negotiating koperen poorten met full/half-duplex en auto MDI/MDI-X ondersteuning
Perfect voor:
• Industriële IoT- en automatiseringsnetwerken
• Buitenbewaking met IP-camera's
• Gedistribueerde draadloze systemen
• Implementaties op afstand die zowel stroom als glasvezelconnectiviteit vereisen
Met zijn PoE+ mogelijkheden en glasvezel uplinks, elimineert de LNK-IMC306P Serie de noodzaak voor aparte voedingen
terwijl het ruisbestendige glasvezel backhaul biedt - ideaal voor het uitbreiden van netwerken in elektrisch rumoerige of
grootschalige installaties. De robuuste behuizing zorgt voor betrouwbaarheid in extreme omstandigheden, waardoor het een kosteneffectieve
alles-in-één oplossing is voor stroom- en datatransmissie.
Kenmerken
► Ondersteunt IEEE 802.3af/at PoE+ (30W per poort)
► SFP, SC, FC, ST Optioneel
► Ondersteunt 802.3x Flow control
► IEEE 802.3az Energiezuinig Ethernet (EEE)
► Redundante stroomingangen

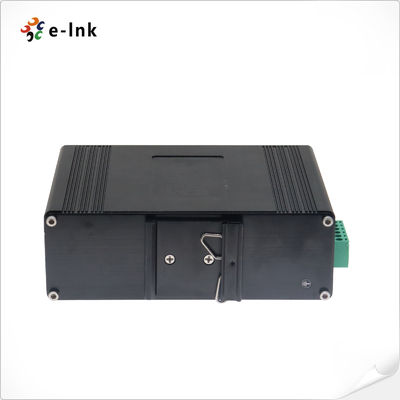

► Ondersteunt DIN-Rail montage installatie
► -40°C tot 80°C (-40°F tot 176°F) bedrijfstemperatuur
► 6 10/100Base-TX + 3 100Base-FX
► 10/100Mbps RJ45 Poort Ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

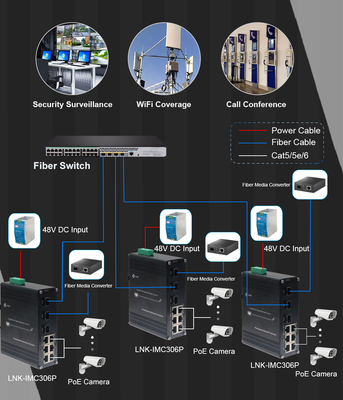

Toepassing
Technische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10BASE-T |
| IEEE802.3u 100BASE-TX/FX |
| IEEE802.3x Flow Control |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| IEEE802.3af Power over Ethernet |
| IEEE802.3at Power over Ethernet |
| Forward & Filtering Snelheid: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| Packet Buffer Geheugen: |
512K bits |
| Verwerkingstype: |
Store-and-Forward |
| Adrestabel Grootte: |
1024 MAC-adressen |
| Interface |
| Connector: |
6 x RJ45 |
| Optische Poort: |
3 x 100Base-FX (SFP, SC, FC, ST Optioneel) |
| Omgeving |
| Bedrijfstemperatuur: |
-40°C tot 80°C (-40°F tot 176°F) |
| Opslagtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Elektrisch en Mechanisch |
| Ingangsvermogen: |
48~57VDC, Redundante Voeding (6-pins klemmenblok) |
| Stroomverbruik: |
180W Max. (PoE in gebruik) |
| 5W Max. (PoE niet in gebruik) |
| Standaard: |
IEEE802.3af/at |
| PoE: |
| Poort: |
RJ45 Poort 1 ~ Poort 6 |
| Max. Vermogen per Poort: |
30W Max per poort (Alternatieve B Modus) |
| Bescherming: |
| Overbelasting Stroomingang: |
Automatisch Resetbaar |
| Omgekeerde Polariteit: |
Aanwezig |
| LED Indicatoren: |
| Stroom: |
PWR Status |
| PoE: |
Per Poort Status |
| Ethernet (Per Poort): |
Link/Activiteit |
| Glasvezel: |
FX1, FX2, FX3 |
| Afmetingen (BxDxH): |
150 x 115 x 50 mm |
| Gewicht: |
0.6Kg |
| Behuizing: |
Aluminium Behuizing |
| Montage Opties: |
DIN-Rail |
| Regelgevende Goedkeuringen |
| ISO9001 |
| EN55022:2010+AC: 2011, Klasse A |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 |
| EN 61000-3-3: 2013 |
| EN55024:2010 |
| IEC 61000-4-2: 2008 (ESD) |
| IEC 61000-4-3: 2010 (RS) |
| IEC 61000-4-4: 2012 (EFT) |
| IEC 61000-4-5: 2014 (Surge) |
| IEC 61000-4-6: 2013 (CS) |
| IEC 61000-4-8: 2009 (PFMF) |
Bestelinformatie
| Model |
Beschrijving |
| LNK-IMC306P |
Industriële Ethernet Switch: 6-Poort 10/100Base-TX (6-poort PoE+) + 3-poort 100BASE-FX Glasvezel, Multimode, Dual Fiber, SC, 2KM |
| LNK-IMC306P-20 |
Industriële Ethernet Switch: 6-Poort 10/100Base-TX (6-poort PoE+) + 3-poort 100BASE-FX Glasvezel, Single Mode, Dual Fiber, SC, 20KM |
| LNK-IMC306PS-20 |
Industriële Ethernet Switch: 6-Poort 10/100Base-TX (6-poort PoE+) + 3-poort 100BASE-FX Glasvezel, Single Mode, Single Fiber, SC, 20KM |
| LNK-IMC306PF-20 |
Industriële Ethernet Switch: 6-Poort 10/100Base-TX (6-poort PoE+) + 3-poort 100BASE-FX Glasvezel, Single Mode, Single Fiber, FC, 20KM |
| LNK-IMC306P-SFP |
Industriële 6-poort 10/100BASE-T (6-poort PoE+) + 3-poort 100BASE SFP Ethernet Switch |
| SFP Opties |
► SFP optie. Selecteer uw SFP op onze SFP Opties Pagina |
| ► SFP module moet apart worden aangeschaft. |
| Montage Opties |
► Standaard DIN-Rail Beugel geïnstalleerd. |
| Stroom Opties |
► 240W/5A 48VDC DIN-Rail Voeding. Open Draad voor Klemmenblok. |
| ► Voeding moet apart worden aangeschaft. |
