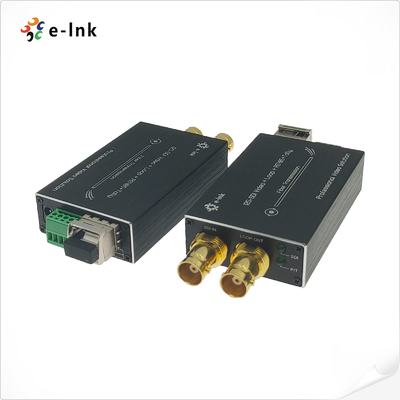

Mini 12G-SDI naar Glasvezel Converter met Tally en RS485
Mini 12G-SDI naar Glasvezel Converter Overzicht
Deze mini 12G-SDI glasvezelconverter ondersteunt gelijktijdige transmissie van één kanaal 12G video
(met ingebedde audio), één kanaal tally-signaal en één kanaal reverse RS485-besturingssignaal via
een enkele optische vezel. Het beschikt ook over een 12G loop-out poort voor lokale monitoring.
De E-link 12G glasvezel video converter bestaat uit een zender en een ontvanger, die HD video resoluties ondersteunt
zoals 4K×2K (3840×2160@60Hz), 1080P, 1080I en 720P. Het is geschikt vooruitzending, studio, live uitzending,
en HD post-productiebiedt.
Mini 12G-SDI naar Glasvezel Converter Kenmerken
-
Ingebouwde Audio Ondersteuning:
Elk SDI-kanaal draagt 8 kanalen ingebedde audio voor gesynchroniseerde audiovisuele transmissie.
-
Automatische Kabel Equalization:
Zorgt voor optimale signaalintegriteit over verschillende kabellengtes en -omstandigheden.
-
Uitgebreide SDI Standaard Ondersteuning:
Volledig compatibel met ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) en ST-259 (SD).
-
Geïntegreerde Reclocker:
Vergrendelt op SMPTE-snelheden, waaronder 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps, sub-snelheden (gedeeld door 1,001) en 270 Mbps.
-
Transmissie over Lange Afstand:
Ondersteunt afstanden van 10 km (6,2 mijl) tot 80 km, afhankelijk van de configuratie.
-
Tally & RS485 Ondersteuning:
Biedt tally-signaalondersteuning en achterwaartse RS485-communicatie voor controle en monitoring.
-
Hot-Swappable Werking:
Ondersteunt hot swapping en hot plugging voor eenvoudig onderhoud en ononderbroken werking.
-
Uitzendkwaliteit:
Levert ongecomprimeerde, volledige digitale signaaloverdracht voor professionele uitzendtoepassingen.
-
Brede Resolutie Ondersteuning:
Compatibel met 4K×2K (3840×2160@60Hz), 1080P, 1080I en 720P formaten.
-
Geavanceerde Optische Technologie:
Gebruikt WDM/CWDM/DWDM glasvezeltechnieken met superieur dynamisch bereik en vereist geen aanpassing.

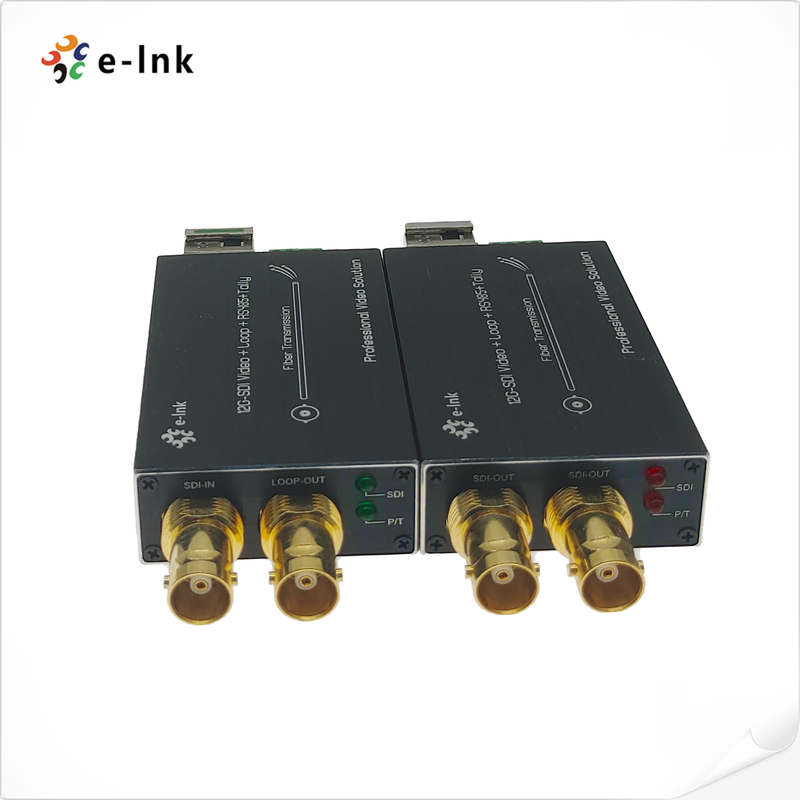

Mini 12G-SDI naar Glasvezel Converter Paneel & Interface
Mini 12G-SDI naar Glasvezel Converter Kenmerken Technische Indexen
| Formaten |
Ondersteunt ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) en ST-259(SD) |
| Compatibel |
Compatibel met DVB-ASI en AES10 (MADI) |
| Ingang |
1 x 12G-SDI op BNC |
| Uitgang |
1 x LC glasvezel |
| 1 x 12G-SDI loop-out op BNC |
| Ondersteunde Resolutie |
HDTV 4K*2K, 1080P, 1080I, 720P |
| Resolutiebereik |
3840*2160@60Hz |
| Specificatie ingangskabel |
≤70m@12G SDI Belden 1694A |
| Specificatie uitgangskabel |
≤70m@12G SDI Belden 1694A |
| Gegevenstype |
Achterwaartse Tally |
| Gegevenstype |
Achterwaartse RS485 |
| Optische transmissiebandbreedte |
270MHz～12GHz |
| Voeding |
5-15 VDC |
| Stroomverbruik |
2 W (Max.) |
| Afmetingen (LxBxH) |
80 x 40 x 20 (mm) |
| Opslagtemperatuur |
-40℃～80℃ |
| Bedrijfstemperatuur |
-40℃～85℃ |
Mini 12G-SDI naar Glasvezel Converter Afmeting & Grootte
Mini 12G-SDI naar Glasvezel Converter Bestelinformatie
| Model |
Beschrijving |
| LNK-M12G-1V1T1D-20 |
Mini-type 12G-SDI naar Glasvezel Converter met Tally, Reverse RS485 en loop out, SMF, LC Glasvezel Connector 20KM, inclusief Zender en Ontvanger, gebruikt per paar |
Mini 12G-SDI naar Glasvezel Converter Toepassing
