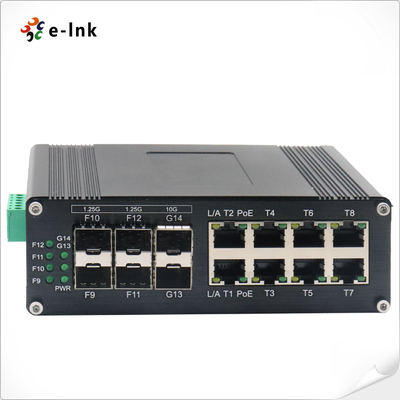

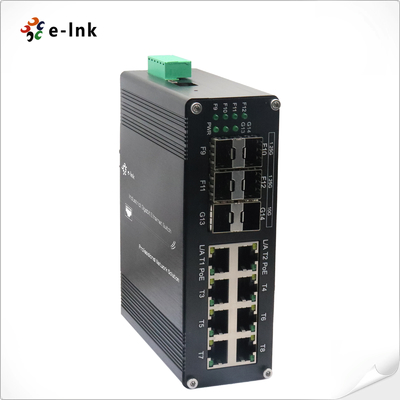

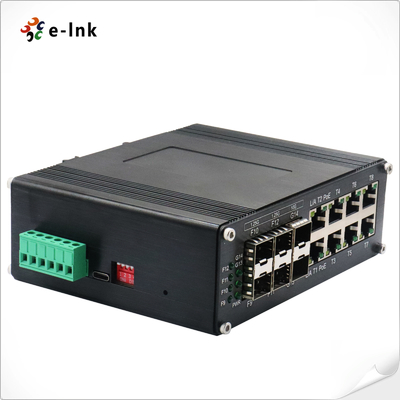

Industriële 8 TP-poorten en 6 glasvezelpoorten SFP+ Managed Ethernet Switch voor het integreren van netwerken

SFP Opties

Overzicht

De ETH-IMC2408MP-serie is een industriële L2+ managed multi-gigabit PoE+ switch die

high-power PoE-levering combineert met geavanceerde glasvezelconnectiviteit. Met 8× Gigabit PoE+ poorten

(802.3at, 30W/poort), 4× 1G SFP-slots en 2× 10G SFP+ uplinks, is deze geharde switch ontworpen

voor bandbreedte-intensieve, power-over-Ethernet-toepassingen in zware omgevingen.

Belangrijkste kenmerken en voordelen:
✔ High-Power PoE+ Ontwerp:
- 8× 10/100/1000Base-T(X) poorten leveren tot 30W per poort
- 240W totaal PoE-budget voor het voeden van meerdere high-demand apparaten

✔ Multi-Gigabit Glasvezelconnectiviteit:
- 4× 1000Base-X SFP-slots (1G) + 2× 10G SFP+ poorten
- Ondersteunt single-mode/multi-mode (1/2 core) modules
- Maakt flexibele glasvezeltopologieën mogelijk van korte afstand tot 80 km+

✔ Industriële Betrouwbaarheid:
- -40°C tot +75°C bedrijfstemperatuurbereik
- DIN-rail of wandmontage opties
- EMI/overspanningsbeveiliging (EN61000-6-2/4 compliant)

✔ Geavanceerd L2+ Beheer:
- VLAN, QoS en PoE-stroombeheer
- IGMP snooping voor geoptimaliseerd multicastverkeer
- Dubbele firmware-images voor fail-safe werking

Ideale Toepassingen:
• High-resolution bewakingssystemen (PTZ-camera's met 10G backhaul)
• Draadloze buitennetwerken (PoE-gevoede WAP's met glasvezelaggregatie)
• Industriële automatisering met gemengde PoE- en glasvezelvereisten
• Transportinfrastructuur (tunnel/brugmonitoringsystemen)

Met zijn unieke combinatie van high-power PoE, 1G-toegangspoorten en 10G-glasvezel uplinks, biedt de

ETH-IMC2408MP-serie ongeëvenaarde veelzijdigheid voor moderne industriële netwerken. Het geharde ontwerp van de switch

zorgt voor 24/7 werking in extreme omstandigheden en biedt tegelijkertijd schaalbare bandbreedte

en stroom voor groeiende IoT-implementaties.

Kenmerken

► DIP-schakelaar ondersteunt one-key VLAN, one-key Ring Management, PoE Reset en 250m PoE

Netwerk

► Ondersteuning voor het aansluiten van een USB-C-poort voor eenvoudig beheer, zonder dat u toegang hoeft te krijgen tot de RS232

seriële poort

► 9K Bytes Jumbo Frame

► IEEE 802.3az Energiezuinig Ethernet (EEE)

► IP40 Aluminium Behuizing

► Ondersteunt DIN-rail installatie

► Ondersteunt 8x10/100/1000Base-T 802.3at PoE + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP+

► 10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► IEEE802.3af/at compliant

Toepassing

Technische Indexen

Ethernet
Standaarden:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Forward & Filtering Snelheid:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
	1.488.000.000pps (10000Mbps)
Packet Buffer Geheugen:	12M bits
Verwerkingstype:	Store-and-Forward
Backplane bandbreedte	110 Gbps
Max. Packet Lengte:	9K Bytes Jumbo Frame
Adrestabelgrootte:	8K MAC-adressen
Interface
Connector:	8 x RJ45
RS485:	1 x RS485 (Optioneel)
Optische Poort:	4 x 1000Base-X SFP 2 x 10G Base-SR/LR SFP+
USB-C:	1 x USB-C (voor beheer)
RS485 Seriële Interface (Optioneel)
Fysieke interface	Industriële standaard 3-pins schroefklem
Gegevenstype	1Ch RS485 Bi-Directioneel
RS-485 signalen	Data+, Data-, GND
Seriële poort lijnafstand (koper)	1000 meter
Baudrate	0 ~ 800 kbps
PoE (Power over Ethernet)
Standaard:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Poort:	RJ45
Stroompintoewijzing	4/5(+), 7/8(-)
PoE Budget:	Tot 240 watt PoE-budget
OmgevingBedrijfstemperatuur:
-40°C tot 80°C (-40°F tot 176°F)	Opslagtemperatuur:
-40°C tot 85°C (-40°F tot 185°F)	Relatieve Vochtigheid:
5% tot 95% niet-condenserend	MTBF
> 200.000 uur	Elektrisch en Mechanisch
Ingangsvermogen:
48~57VDC, Redundant Vermogen (6-pins klemmenblok)	Stroomverbruik:
8W Max. (PoE in gebruik	<240W)Bescherming:
Overbelasting ingangsvermogen:
Automatisch resetbaar	Omgekeerde polariteit:
Aanwezig	DIP
Schakelaar4-cijferige DIP-schakelaarfunctie
DIP	Functie	Instellingen	SW 1
	VLAN	Ondersteuning IEEE 802.1Q 4K VLAN, ondersteuning QINQ, Double VLAN,	UIT - Uitgeschakeld	LED-indicatoren:
	Ring Management	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
	250m PoE Netwerk	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
	PoE Reset	AAN - Ingeschakeld	UIT - Uitgeschakeld	LED-indicatoren:
PWR:
Stroomstatus	Ethernet (Per Poort):
Link/Activiteit	PoE (Optioneel)
PoE-status	Glasvezel:
Gigabit SFP-poort: F9~F12	10G SFP+ Poort: F13, F14
	Afmetingen (BxDxH):
149 x 114 x 50 mm	Gewicht:
0,55 kg	Behuizing:
Aluminium Behuizing	Montageopties:
DIN-rail montage	Software Kenmerken
Redundantieprotocollen
Ondersteuning STP/RSTP/MSTP/ERPSv2, Link Aggregation	Multicast Ondersteuning
Ondersteuning IGMP Snooping V1/V2/V3, ondersteuning GMRP, GVMP, 802.1Q	VLAN
Ondersteuning IEEE 802.1Q 4K VLAN, ondersteuning QINQ, Double VLAN,	Tijdbeheer
SNTP	QOS
Op flow gebaseerde omleiding	Op flow gebaseerde snelheidsbeperking Op flow gebaseerde packet filtering 8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteitstoewijzing Diff-Serv QoS, Prioriteit Mark/Remark Wachtrijschema-algoritme (SP, WRR, SP+WRR) ACL
Op poort gebaseerde uitgifte ACL	ACL gebaseerd op poort en VLAN L2 tot L4 packet filtering, overeenkomend met de eerste 80 bytes bericht. Bied ACL op basis van MAC, Bestemmings-MAC-adres, IP-bron, Bestemmings-IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz. PoE Beheer
Totaal vermogenslimiet van PoE-voeding	PoE-uitgangsvermogenverdeling PoE-uitgangsprioriteitsconfiguratie PoE-werkstatus Planning van PoE-werking Diagnostisch Onderhoud
Ondersteuning poort mirroring, Syslog, Ping	Beheerfunctie
Ondersteuning CLI, WEB, SNMPv1/v2/v3, Telnet server voor beheer, EEE, LLDP, DHCP Server/Client (IPv4/IPv6), Cloud/MQTT	Alarmbeheer
Ondersteuning 1-weg relaisalarmafvoer, RMON, TRAP	Beveiliging
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Ondersteuning DHCP Snooping, Optie 82,802.1X beveiligingstoegang, Ondersteuning gebruikershiërarchisch beheer, ACL-toegangscontrolelijst, Ondersteuning DDOS, op poort gebaseerde MAC-filtering / binding, MAC black holes, IP-bronbescherming, Poortisolatie, ARP-bericht snelheidslimiet Geavanceerde Layer 2+ Functies
IPv4/IPv6 Beheer	Statische Route Wettelijke Goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Overspanning)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
