Industriële SFP+ 8 TP-poorten en 6 glasvezelpoorten beheerde Ethernet-switch voor netwerkintegratie

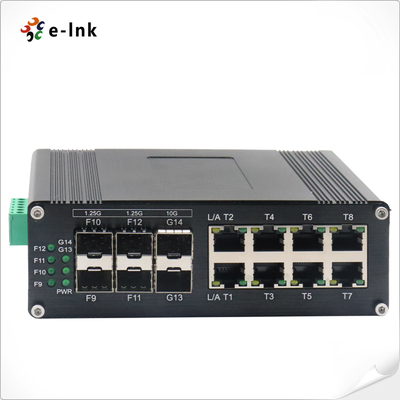

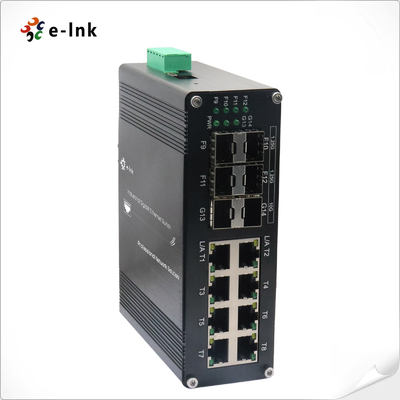

Industriële L2+ 8-poort 10/100/1000T + 4-poort 1G SFP + 2-poort 10G SFP+ Managed Ethernet Switch

Overzicht

De ETH-IMC2408M-serie is een industrieel beheerde multi-gigabit Ethernet-switch die is ontworpen voor

8× Gigabit koperen poorten, 4× 1G

SFP-slots en 2 × 10G SFP+-poorten, deze geharde switch biedt uitzonderlijke connectiviteitsflexibiliteit voor

bandbreedteintensieve toepassingen.

Belangrijkste kenmerken en voordelen:
✔ Hybride poortconfiguratie:
- 8× 10/100/1000Base-T(X) RJ45-poorten met automatische MDI/MDI-X
- 4 × 1000Base-X SFP-slots (1G)
- 2 × 10G SFP+-poorten voor hogesnelheids-uplinks

✔ Toekomstbestendige vezels:
- Compatibel met zowel 1G als 10G optica
- Ondersteunt single-mode/multi-mode (1/2 kern) SFP/SFP+ modules
- Vermogen voor langeafstandsverbinding tot 80 km (met geschikte optica)

✔ Industriële betrouwbaarheid:
- -40 °C tot +75 °C
- DIN-rail- of wandmontage mogelijkheden
- Overspanningsbescherming en trillingsresistentie

✔ Geavanceerd beheer:
- VLAN, QoS, en IGMP snooping
- Port mirroring en prioriteitstelling van het verkeer
- Web/CLI/SNMP-beheersinterfaces

Ideale toepassingen:
• High-bandwidth surveillance systemen met 4K IP-camera's
• Industriële backbone netwerken waarvoor 10G-uplinks nodig zijn
• Draadloze aggregatiepunten voor 5G/Wi-Fi 6-implementaties
• Slimme vervoerssystemen (ITS, spoorwegcommunicatie)

Met zijn unieke combinatie van 1G toegangspoorten en 10G glasvezel uplinks, de ETH-IMC2408M Series

Het is de eerste keer dat de switch wordt gebruikt om de splitsing tussen edge-apparaten en kernnetwerken te overbruggen.

betrouwbare werking onder moeilijke omstandigheden en tegelijkertijd schaalbare bandbreedte voor groeiend netwerk

de eisen.

Kenmerken

Ondersteuning voor het aansluiten van de USB-C-poort voor eenvoudig beheer, zonder toegang tot de RS232

seriepoort helemaal

9K Bytes Jumbo Frame

¢ IEEE 802.3az Energiezuinig Ethernet (EEE)

¢ Aluminium behuizing IP40

¢ Ondersteunt DIN-Rail-installatie

️ -40°C tot 80°C (-40°F tot 176°F)

¢ Ondersteuning van 8x10/100/1000Base-T + 4x1000Base-X SFP + 2x 10GBase-SR/LR SFP

10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-onderhandeling, Auto MDI/MDIX

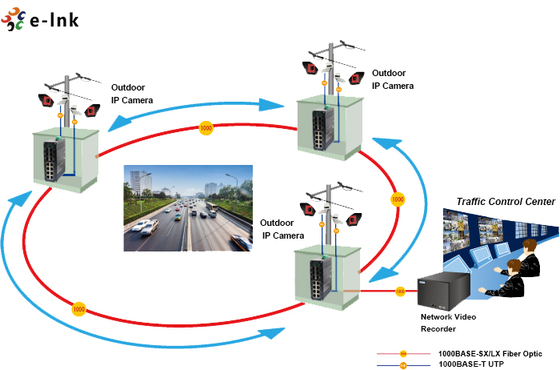

Toepassing

Technische indexen

Ethernet
Normen:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3ae 10GBase-R
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Doorstuur- en filtersnelheid:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
	1,488,000,000pps (10000Mbps)
Packet Buffer geheugen:	12M bits
Verwerkingstype:	Verzamel- en doorsturen
Bandbreedte van de achtergrond	110 Gbps
Maximale pakketlengte:	9K Bytes Jumbo Frame
Grootte van de adrestabel:	8K MAC-adressen
Interface
Sluiting:	8 x RJ45
RS485:	1 x RS485 (optioneel)
Optische poort:	4 x 1000Base-X SFP 2 x 10G basis-SR/LR SFP+
USB-C:	1 x USB-C (voor beheer)
RS485 serieinterface (optioneel)
Fysieke interface	Industriële standaard 3-pins schroefterminal
Gegevenstype	1Ch RS485 Tweerichting
RS-485-signalen	Data+, Data-, GND
Serial port line afstand (koper)	1000 meter
Baud-tarief	0 ~ 800kbps
OmgevingN.l.
Werktemperatuur:	-40°C tot 80°C (-40°F tot 176°F)
Opbergtemperatuur:	-40°C tot 85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid:	5% tot 95% niet-condenserend
MTBF	> 200 000 uur
Elektrische en mechanische apparatuur
Invoervermogen:	12~48VDC, redundant vermogen (6-pin terminal blok)
Energieverbruik:	8W Max. ((PoE in gebruik < 240W)
Bescherming:
Stroominvoer overbelasting:	Automatisch opnieuw instellen
Omgekeerde polariteit:	Huidig

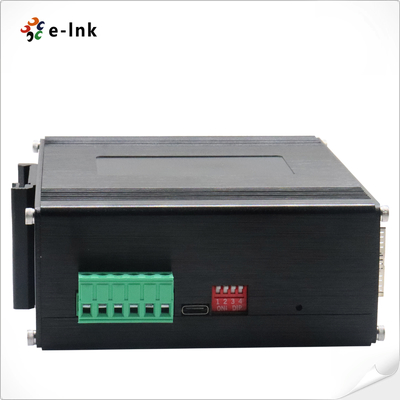

DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	VLAN	AAN - Geactiveerd	OFF - Gehandicapt
	SW 2	Ringmanagement	AAN - Geactiveerd	OFF - Gehandicapt
	SW 3	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
	SW 4	Voorbehouden	ON - voorbehouden	OFF - voorbehouden
LED-indicatoren:
PWR:	Standaard van het vermogen
Ethernet (per poort):	Verband/activiteit
Zuiverheid:	Gigabit SFP-poort: F9~F12
	10G SFP+ poort: F13, F14
Afmetingen (WxDxH):	149 x 114 x 50 mm
Gewicht:	0.55kg
Hoesje:	Aluminium behuizing
Montageopties:	DIN-Rail-bevestiging
Softwarefuncties
Protocols voor ontslag	Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
Ondersteuning voor meervoudige uitzendingen	Ondersteun IGMP Snooping V1/V2/V3, ondersteun GMRP, GVMP,802.1Q
VLAN	Ondersteunt IEEE 802.1Q 4K VLAN, ondersteunt QINQ, Double VLAN,
Tijdbeheer	SNTP
QOS	Stroomgebaseerde omleiding Stroomgebaseerde tariefbeperking Stroomgebaseerde pakketfiltering 8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping Diff-Serv QoS, prioriteitsmerk/opmerking Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
ACL	Portgebaseerde afgifte van ACL ACL op basis van poort en VLAN L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht. ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
Diagnostisch onderhoud	Ondersteuning van port mirroring, Syslog, Ping
Beheersfunctie	Ondersteuning van CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client ((IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Ondersteuning 1-way relay alarm output, RMON, TRAP
Veiligheid	Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0 Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang, Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL, Ondersteuning van DDOS, MAC-filtering / binding op basis van poorten, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten
Voortgezette laag 2+ kenmerken	IPv4/IPv6-beheer Static Route
Reglementaire goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
