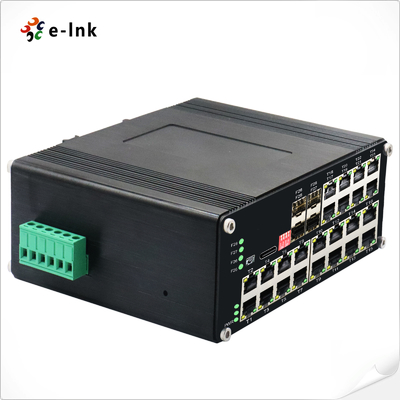

Industriële 24 TP-poorten en 4 fiberpoorten SFP beheerde Ethernet switch voor het integreren van netwerken

Industriële L2+ 24-poort 10/100/1000T 802.3at PoE + 4-poort 1000XSFP-beheerde Ethernet-switch

Overzicht

De ETH-DIMC2424MP-serie is een industriële L2+ beheerde PoE+ Ethernet-switch die

Het systeem combineert een hoge dichtheid aan stroom met robuuste netwerkmogelijkheden.

PoE+-poorten (IEEE 802.3at, 30W per poort) en 4× 1000Base-X SFP-vezel-uplinks, dit geharde

De schakelaar is ontworpen voor missie-kritieke inzet in ruwe omgevingen.

Belangrijkste kenmerken en voordelen:
✔ High-Power PoE+ Design: 24× 10/100/1000Base-T(X) poorten leveren maximaal 30W per poort, ondersteunen

energiezuchtige apparaten zoals PTZ camera's en draadloze AP's.
✔ Dual Media Connectivity: 4× SFP-slots (single/multi-mode, 1/2 core) maken langeafstandsvezel mogelijk

ruggengraat.
✔ Industriële betrouwbaarheid: werkt bij extreme temperaturen (-40°C tot +75°C) met overspanningsbescherming en

trillingsweerstand.
✔Advanced L2+ Management: VLAN, QoS, IGMP snooping en port mirroring voor geoptimaliseerde verkeerscontrole.
✔ Plug-and-play-eenvoud: automatische MDI/MDI-X en automatische onderhandeling vereenvoudigen de installatie.

Typische toepassingen:
• Grootschalige IP-bewakingssystemen (voor 24+ camera's)
• Industriële IoT-netwerken met gemengde koperen/vezeltopologieën
• Draadloze netwerken in het buitenland die PoE en glasvezel backhaul vereisen
• Infrastructuur voor slimme steden (verkeersleiding, straatlantaarns)

Met zijn ongeëvenaarde totale PoE-budget van 720 W en duurzaamheid op carrièregraad, is de ETH-DIMC2424MP-serie

Het is de ultieme oplossing voor het inzetten van netwerkapparaten met een hoog vermogen in uitdagende omgevingen.

Opties voor glasvezel-toekomst-proof uw netwerk terwijl het geharde ontwerp zorgt voor 24/7 operatie waar standaard

Schakelaars falen.

Kenmerken

Ondersteuning voor het aansluiten van de USB-C-poort voor eenvoudig beheer, zonder toegang tot de RS232-serie

geen haven.

10K Bytes Jumbo Frame

¢ IEEE 802.3az Energiezuinig Ethernet (EEE)

¢ Aluminium behuizing IP40

¢ Ondersteunt DIN-Rail-installatie

️ -40°C tot 80°C (-40°F tot 176°F)

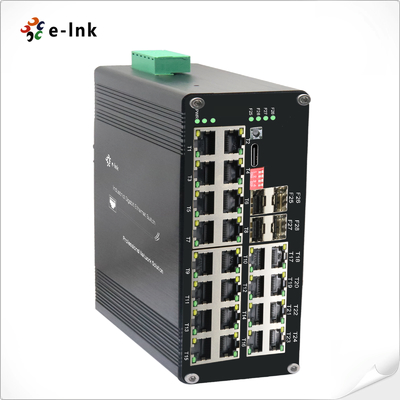

Ondersteuning 24x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-onderhandeling, Auto MDI/MDIX

¢ IEEE802.3af/at-conform

De DIP-switch ondersteunt één-toets VLAN, één-toets Ring Management, PoE Reset en 250m PoE Network.

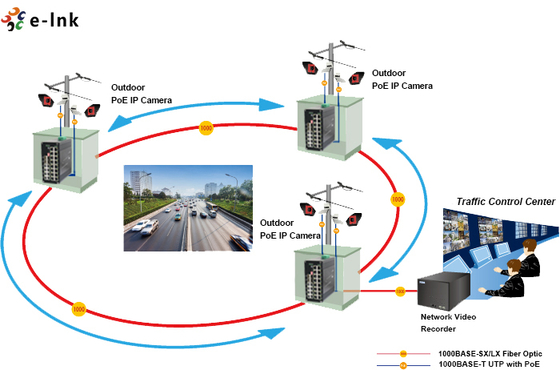

Toepassing

Technische indexen

Ethernet
Normen:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Doorstuur- en filtersnelheid:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Packet Buffer geheugen:	12M bits
Verwerkingstype:	Verzamel- en doorsturen
Bandbreedte van de achtergrond	110 Gbps
Maximale pakketlengte:	10K Bytes Jumbo Frame
Grootte van de adrestabel:	8K MAC-adressen
Interface
Sluiting:	24 x RJ45
RS485:	1 x RS485 (optioneel)
Optische poort:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (voor beheer)
RS485 serieinterface (optioneel)
Fysieke interface	Industriële standaard 3-pins schroefterminal
Gegevenstype	1Ch RS485 Tweerichting
RS-485-signalen	Data+, Data-, GND
Serial port line afstand (koper)	1000 meter
Baud-tarief	0 ~ 800kbps
PoE (Power over Ethernet)
Standaard	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Power Pin toewijzing	4/5(+), 7/8(-)
PoE-begroting:	Tot 720 watt PoE-budget
OmgevingN.l.
Werktemperatuur:	-40°C tot 80°C (-40°F tot 176°F)
Opbergtemperatuur:	-40°C tot 85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid:	5% tot 95% niet-condenserend
MTBF	> 200 000 uur
Elektrische en mechanische apparatuur

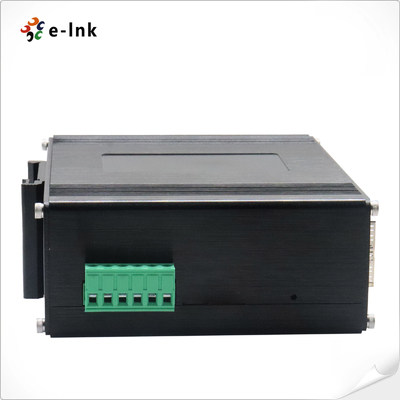

Invoervermogen:	48 ~ 57VDC, redundant vermogen (6-pin terminal blok)
Energieverbruik:	8W Max. ((PoE in gebruik <720W)
Bescherming:
Stroominvoer overbelasting:	Automatisch opnieuw instellen
Omgekeerde polariteit:	Huidig
DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	VLAN	AAN - Geactiveerd	OFF - Gehandicapt
	SW 2	Ringmanagement	AAN - Geactiveerd	OFF - Gehandicapt
	SW 3 (te verbeteren)	250m PoE-netwerk	AAN - Geactiveerd	OFF - Gehandicapt
	SW 4 (te verbeteren)	PoE Reset	AAN - Geactiveerd	OFF - Gehandicapt
LED-indicatoren:
Vermogen:	Standaard van het vermogen
Ethernet (per poort):	Verband/activiteit
PoE	PoE-status (T1 tot en met T24)
Zuiverheid:	Gigabit SFP-poort: F25~F28
Afmetingen (WxDxH):	155 x 115 x 85 mm
Gewicht:	1.2 kg
Hoesje:	Aluminium behuizing
Montageopties:	DIN-Rail-bevestiging
Softwarefuncties
Protocols voor ontslag	Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
Ondersteuning voor meervoudige uitzendingen	Ondersteun IGMP Snooping V1/V2/V3, ondersteun GMRP, GVMP,802.1Q
VLAN	Ondersteunt IEEE 802.1Q 4K VLAN, ondersteunt QINQ, Double VLAN,
Tijdbeheer	SNTP
QOS	Stroomgebaseerde omleiding Stroomgebaseerde tariefbeperking Stroomgebaseerde pakketfiltering 8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping Diff-Serv QoS, prioriteitsmerk/opmerking Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
ACL	Portgebaseerde afgifte van ACL ACL op basis van poort en VLAN L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht. ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
PoE-beheer	Totaal vermogen van de PoE-toevoer Toekenning van PoE-uitgangsvermogen Configuratie van PoE-uitgangsprioriteit Werkstatus van de PoE Planning van de PoE-operatie
Diagnostisch onderhoud	Ondersteuning van port mirroring, Syslog, Ping
Beheersfunctie	Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Ondersteuning 1-way relay alarm output, RMON, TRAP
Veiligheid	Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0 Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang, Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL, Ondersteuning van DDOS, MAC-filtering / binding op basis van poorten, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten
Voortgezette laag 2+ kenmerken	IPv4/IPv6-beheer Static Route
Reglementaire goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
