Beheerde industriële geharde Ethernet-switch met PoE voor IP-camera's en draadloze toegangspunten

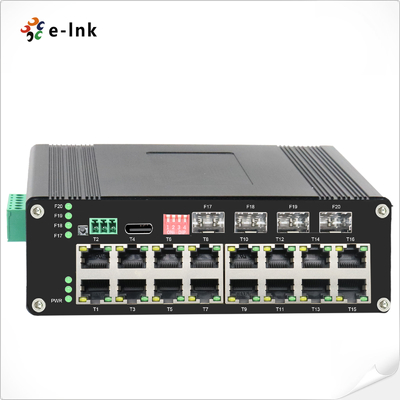

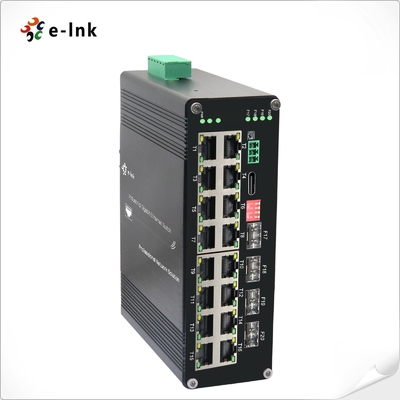

Industriële L2+ 16-poort 10/100/1000T 802.3at PoE + 4-poort 1000X SFP Managed Ethernet Switch

Overzicht

De ETH-DIMC2416MP-serie is een industriële L2+ beheerde PoE+ Ethernet-switch

Deze high-performance switch combineert 16× Gigabit PoE+ poorten

(IEEE 802.3at, 30W per poort) met 4× 1000Base-X SFP-vezelslotten, die zowel stroom als

verbinding in een enkel gehard apparaat.

Belangrijkste kenmerken:
- High-density PoE+ configuratie: 16× 10/100/1000Base-T (((X) poorten met automatische onderhandeling, Full/Half

duplex, en auto MDI/MDI-X
- Flexible glasvezelconnectiviteit: 4x SFP-slots voor single-mode/multi-mode (1/2 kern) modules
- Geavanceerd L2+ beheer: uitgebreide VLAN, QoS, beveiliging en monitoring mogelijkheden
- Industriële betrouwbaarheid: werkt bij extreme temperaturen (-40°C tot +75°C) met een robuuste EMI-bescherming

Ideale toepassingen:

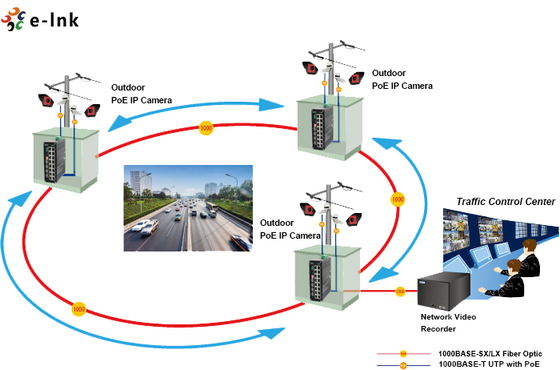

✓ Grootschalige IP-bewakingssystemen (met ondersteuning van meerdere high-power camera's)
✓ Draadloze netwerkintroducties (voor meerdere toegangspunten)
✓ Netwerken voor industriële automatisering
✓ Connectiviteit op afstand met backhaul via glasvezel
✓ Installaties in een ruwe omgeving

Met zijn hoge PoE-budget en glasvezel-uplinkcapaciteit biedt de ETH-DIMC2416MP-serie een complete

netwerkoplossing voor het aansturen en verbinden van meerdere apparaten, waarbij betrouwbare gegevens worden verzekerd

De industriële constructie van de schakelaar en de geavanceerde managementfuncties maken het

met name geschikt voor toepassingen die van cruciaal belang zijn voor zowel stroomlevering als netwerkbetrouwbaarheid

zijn essentieel.

Kenmerken

10K Bytes Jumbo Frame

¢ IEEE 802.3az Energiezuinig Ethernet (EEE)

¢ Aluminium behuizing IP40

¢ Ondersteunt DIN-Rail-installatie

️ -40°C tot 80°C (-40°F tot 176°F)

Ondersteuning van 16x10/100/1000Base-T + 4x1000Base-X SFP +

10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-onderhandeling, Auto MDI/MDIX

¢ IEEE802.3af/at-conform

De DIP-switch ondersteunt één-toets VLAN, één-toets Ring Management, PoE Reset en 250m PoE Network.

Ondersteuning voor het aansluiten van de USB-C-poort voor eenvoudig beheer, zonder toegang tot de RS232-seriepoort

Toepassing

Technische indexen

Ethernet
Normen:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Doorstuur- en filtersnelheid:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Packet Buffer geheugen:	12M bits
Verwerkingstype:	Verzamel- en doorsturen
Bandbreedte van de achtergrond	110 Gbps
Maximale pakketlengte:	10K Bytes Jumbo Frame
Grootte van de adrestabel:	8K MAC-adressen
Interface
Sluiting:	16 x RJ45
RS485:	1 x RS485 (optioneel)
Optische poort:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (voor beheer)
RS485 serieinterface (optioneel)
Fysieke interface	Industriële standaard 3-pins schroefterminal
Gegevenstype	1Ch RS485 Tweerichting
RS-485-signalen	Data+, Data-, GND
Serial port line afstand (koper)	1000 meter
Baud-tarief	0 ~ 800kbps
PoE (Power over Ethernet)
Standaard	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Port:	RJ45
Power Pin toewijzing	4/5(+), 7/8(-)
PoE-begroting:	Tot 480 watt PoE-budget
OmgevingN.l.
Werktemperatuur:	-40°C tot 80°C (-40°F tot 176°F)
Opbergtemperatuur:	-40°C tot 85°C (-40°F tot 185°F)
Relatieve luchtvochtigheid:	5% tot 95% niet-condenserend
MTBF	> 200 000 uur
Elektrische en mechanische apparatuur

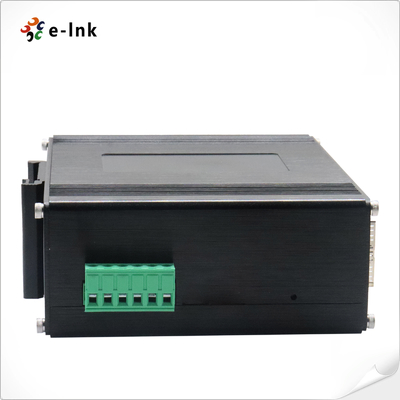

Invoervermogen:	48 ~ 57VDC, redundant vermogen (6-pin terminal blok)
Energieverbruik:	8W Max. ((PoE in gebruik < 480W)
Bescherming:
Stroominvoer overbelasting:	Automatisch opnieuw instellen
Omgekeerde polariteit:	Huidig
DIP Schakelaar
4-cijferige DIP-schakelaarfunctie	DIP	Functie	Instellingen
	SW 1	VLAN	AAN - Geactiveerd	OFF - Gehandicapt
	SW 2	Ringmanagement	AAN - Geactiveerd	OFF - Gehandicapt
	SW 3 (te verbeteren)	250m PoE-netwerk	AAN - Geactiveerd	OFF - Gehandicapt
	SW 4 (te verbeteren)	PoE Reset	AAN - Geactiveerd	OFF - Gehandicapt
LED-indicatoren:
PWR:	Standaard van het vermogen
Ethernet (per poort):	Verband/activiteit
PoE:	PoE-status
Zuiverheid:	Gigabit SFP-poort: F17~F20
Afmetingen (WxDxH):	155 x 115 x 85 mm
Gewicht:	1.2 kg
Hoesje:	Aluminium behuizing
Montageopties:	DIN-Rail-bevestiging
Softwarefuncties
Protocols voor ontslag	Ondersteuning van STP/RSTP/MSTP/ERPSv2, Link Aggregation
Ondersteuning voor meervoudige uitzendingen	Ondersteun IGMP Snooping V1/V2/V3, ondersteun GMRP, GVMP,802.1Q
VLAN	Ondersteunt IEEE 802.1Q 4K VLAN, ondersteunt QINQ, Double VLAN,
Tijdbeheer	SNTP
QOS	Stroomgebaseerde omleiding Stroomgebaseerde tariefbeperking Stroomgebaseerde pakketfiltering 8*Uitgangsrijen van elke poort 802.1p/DSCP-prioriteit mapping Diff-Serv QoS, prioriteitsmerk/opmerking Algorithme voor wachtrijplanning (SP, WRR, SP+WRR)
ACL	Portgebaseerde afgifte van ACL ACL op basis van poort en VLAN L2 tot L4 pakketfiltering, overeenkomend met het eerste 80 bytes bericht. ACL's op basis van MAC, bestemming MAC-adres, IP-bron, bestemming IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz.
PoE-beheer	Totaal vermogen van de PoE-toevoer Toekenning van PoE-uitgangsvermogen Configuratie van PoE-uitgangsprioriteit Werkstatus van de PoE Planning van de PoE-operatie
Diagnostisch onderhoud	Ondersteuning van port mirroring, Syslog, Ping
Beheersfunctie	Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT
Alarmmanagement	Ondersteuning 1-way relay alarm output, RMON, TRAP
Veiligheid	Broadcast Storm Protection, HTTPS/SSLv3, AAA en RADIUS, SSH2.0 Ondersteuning van DHCP-snooping, optie 82,802.1X beveiligingstoegang, Ondersteuning van gebruikershiërarchisch beheer, toegangscontrolelijst voor ACL, Ondersteuning van DDOS, MAC-filtering / binding op basis van poorten, MAC-zwarte gaten, IP-bronbescherming, poortisolatie, snelheidslimiet van ARP-berichten
Voortgezette laag 2+ kenmerken	IPv4/IPv6-beheer Static Route
Reglementaire goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (opleving)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
