Industriële L2+ managed 16-poorts 10/100/1000Base-T + 4-poorts 1000Base-X SFP geharde managed Ethernet switch

Industriële L2+ 16-poorts 10/100/1000T + 4-poorts 1000X SFP Managed Ethernet Switch

Overzicht

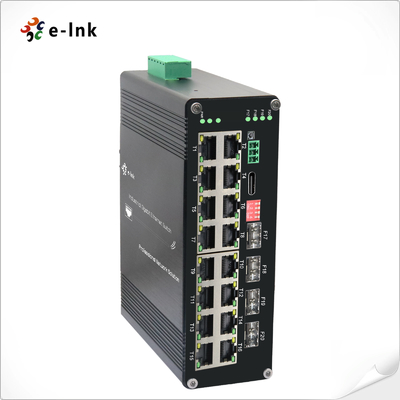

De ETH-DIMC2416M-serie is een industriële L2+ managed Ethernet switch ontworpen voor

missie-kritische netwerktoepassingen. Deze switch met hoge dichtheid beschikt over 16× 10/100/1000Base-T(X)

koperpoorten en 4× 1000Base-X SFP-vezelslots, die flexibele connectiviteitsopties bieden voor diverse

industriële omgevingen.

Ontworpen voor betrouwbaarheid, ondersteunt de switch:
- Auto-negotiating koperpoorten met Full/Half duplex modus en auto MDI/MDI-X
- Veelzijdige SFP-opties (single-mode/multi-mode, 1/2 core)
- Geavanceerd L2+ beheer inclusief VLAN, QoS en beveiligingsfuncties
- Industrieel gehard ontwerp voor gebruik in extreme omstandigheden

Ideaal voor:
✓ Industriële automatiseringssystemen
✓ IP-bewakingsnetwerken (ondersteuning van meerdere camera's)
✓ Draadloze toegangspuntimplementaties
✓ Connectiviteit op afstand
✓ Toepassingen in zware omgevingen

Met zijn combinatie van hoge poortdichtheid, fiber uplink-mogelijkheid en robuuste constructie, levert de

ETH-DIMC2416M-serie betrouwbare netwerkprestaties waar standaard commerciële switches

zouden falen. De beheerfuncties van de switch maken precieze netwerkcontrole mogelijk, terwijl het industriële ontwerp

continue werking garandeert bij temperaturen van -40°C tot +75°C, waardoor hij perfect is voor buiten

installaties en veeleisende industriële omgevingen.

Kenmerken

► Ondersteuning voor het aansluiten van een USB-C-poort voor eenvoudig beheer, zonder dat u toegang hoeft te krijgen tot de seriële RS232-poort

► 10K Bytes Jumbo Frame

► IEEE 802.3az Energiezuinig Ethernet (EEE)

► IP40 Aluminium behuizing

► Ondersteunt DIN-Rail installatie

      ► -40°C tot 80°C (-40°F tot 176°F) werking

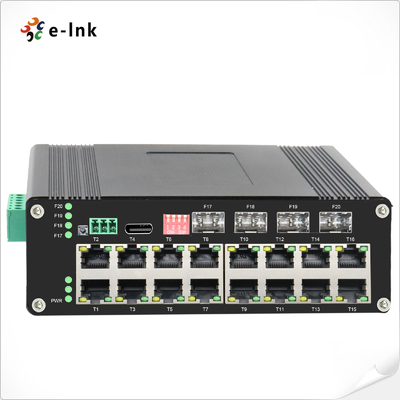

► Ondersteuning voor 16x10/100/1000Base-T + 4x1000Base-X SFP

► 10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

Toepassing

Technische Indexen

Ethernet

Standaarden:
IEEE802.3 10BASE-T	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
	Forward & Filtering Snelheid:
14.880pps (10Mbps)	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
	Packet Buffer Geheugen:
12M bits	Verwerkingstype:
Store-and-Forward	Backplane bandbreedte
110 Gbps	Max. Packet Lengte:
10K Bytes Jumbo Frame	Adrestabelgrootte:
8K MAC-adressen	Interface
Connector:
16 x RJ45	RS485:
1 x RS485 (Optioneel)	Optische poort:
4 x 1000Base-X SFP	USB-C:
1 x USB-C (voor beheer)	RS485 Seriële Interface (Optioneel)
Fysieke interface
Industriële standaard 3-pins schroefklem	Gegevenstype
1Ch RS485 Bi-Directioneel	RS-485 signalen
Data+, Data-, GND	Seriële poort lijnafstand (koper)
1000 meter	Baudrate
0 ~ 800 kbps	Omgeving
Bedrijfstemperatuur:-40°C tot 80°C (-40°F tot 176°F)
Opslagtemperatuur:	-40°C tot 85°C (-40°F tot 185°F)
Relatieve vochtigheid:	5% tot 95% niet-condenserend
MTBF	> 200.000 uur
Elektrisch en Mechanisch	Ingangsvermogen:

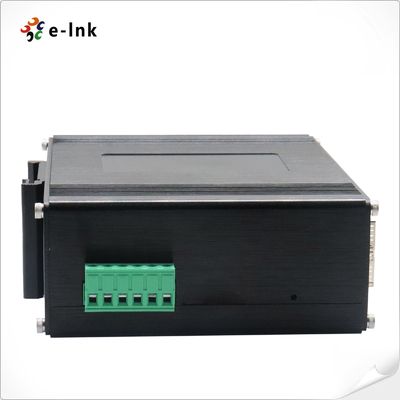

12~48VDC, Redundant Vermogen (6-pins klemmenblok)
Stroomverbruik:	8W Max.
Bescherming:	Overbelasting ingangsvermogen:
Automatisch resetbaar
Omgekeerde polariteit:	Aanwezig
DI	P Switch
4-cijferige DIP-switch functieDIP
Functie	Instellingen	SW 1	VLAN
	AAN - Ingeschakeld	Tijdbeheer	SW 3	Gereserveerd
	AAN - Ingeschakeld	UIT - Uitgeschakeld	SW 3	Gereserveerd
	AAN - Gereserveerd	UIT - Gereserveerd	LED-indicatoren:	PWR:
	AAN - Gereserveerd	UIT - Gereserveerd	LED-indicatoren:	PWR:
Stroomstatus
Ethernet (Per poort):	Link/Activiteit
Vezel:	Gigabit SFP-poort: F17~F20
Afmetingen (BxDxH):	155 x 115 x 85 mm
Gewicht:	1,2 KG
Behuizing:	Aluminium behuizing
Montageopties:	DIN-Rail montage
Softwarefuncties	Redundantieprotocollen
Ondersteuning voor STP/RSTP/MSTP/ERPSv2, Link Aggregation
Multicast Ondersteuning	Ondersteuning voor IGMP Snooping V1/V2/V3, ondersteuning voor GMRP, GVMP, 802.1Q
VLAN	Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN,
Tijdbeheer	SNTP
QOS	Op flow gebaseerde omleiding
Op flow gebaseerde snelheidsbeperking	Op flow gebaseerde packet filtering 8*Uitvoerwachtrijen van elke poort 802.1p/DSCP prioriteitstoewijzing Diff-Serv QoS, Prioriteitsmarkering/Opmerking Wachtrijschema-algoritme (SP, WRR, SP+WRR) ACL Op poort gebaseerde ACL-uitgifte
ACL gebaseerd op poort en VLAN	L2 tot L4 packet filtering, overeenkomend met de eerste 80 bytes bericht. Bied ACL op basis van MAC, Bestemmings-MAC-adres, IP-bron, Bestemmings-IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz. PoE-beheer Totaal vermogenslimiet van PoE-voeding
PoE-uitgangsvermogenverdeling	PoE-uitgangsprioriteitsconfiguratie PoE-werkstatus Planning van PoE-werking Diagnostisch Onderhoud Ondersteuning voor poortspiegeling, Syslog, Ping
Beheerfunctie	Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT
Alarmbeheer	Ondersteuning voor 1-weg relaisalarmafvoer, RMON, TRAP
Beveiliging	Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Ondersteuning voor DHCP Snooping, Optie 82,802.1X beveiligingstoegang,	Ondersteuning voor gebruikershiërarchisch beheer, ACL-toegangscontrolelijst, Ondersteuning voor DDOS, op poort gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, Poortisolatie, ARP-bericht snelheidslimiet Geavanceerde Layer 2+ Functies IPv4/IPv6 Beheer
Statische Route	Wettelijke goedkeuringen ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestelinformatie
Model

Beschrijving
