Industriële L2+ 8 TP-poorts en 2 fiberpoorts SFP Managed Ethernet Switch

Industriële L2+ 8-poorts 10/100/1000T + 2-poorts 1000X SFP Managed Ethernet Switch

Overzicht

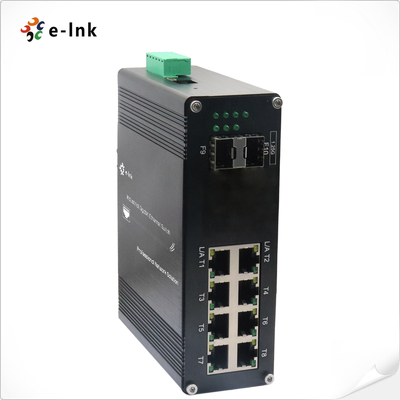

De ETH-IMC208M-serie is een industriële L2+ managed Ethernet switch, ontworpen voor robuuste en

hoogwaardige netwerken in zware omgevingen. Hij beschikt over 8× 10/100/1000Base-T(X) koper

poorten met automatische onderhandeling, Full/Half duplex modus en auto MDI/MDI-X ondersteuning, samen met

2× 1000Base-X SFP-slots voor flexibele glasvezelconnectiviteit (ondersteuning van single-mode of multi-mode,

1/2 core).

Gebouwd voor betrouwbaarheid, werkt deze geharde switch naadloos in veeleisende omstandigheden, waardoor hij ideaal is

voor industriële automatisering, bewaking (IP-camera's) en draadloze toegangspunt-implementaties op

afgelegen locaties. Met geavanceerde L2+ beheerfuncties zorgt hij voor efficiënte verkeerscontrole,

beveiliging en netwerkoptimalisatie, met behoud van gebruiksgemak.

Belangrijkste kenmerken:
✔ 8× Gigabit koper + 2× SFP glasvezelpoorten voor veelzijdige connectiviteit
✔ Automatische onderhandeling & MDI/MDI-X voor plug-and-play implementatie
✔ Industriële betrouwbaarheid (-40°C tot +75°C werking)
✔ L2+ beheerfuncties (VLAN, QoS, beveiliging, etc.)
✔ Ideaal voor IP-camera's, WAP's en netwerken op afstand

Een kosteneffectieve, hoogwaardige oplossing voor het integreren van mixed-media netwerken in industriële en

buitentoepassingen.

Kenmerken

► IEEE 802.3az Energiezuinig Ethernet (EEE)

► IP40 Aluminium behuizing

► Ondersteunt DIN-rail installatie

      ►-40°C tot 80°C (-40°F tot 176°F) werking

► Ondersteuning voor het aansluiten van een USB-C-poort voor eenvoudig beheer, zonder dat u toegang hoeft te hebben tot de RS232

seriële poort

► 9K Bytes Jumbo Frame

► Ondersteuning voor 8x10/100/1000Base-T + 2x1000Base-X SFP

► 10/100/1000Mbps RJ45-poort ondersteunt Full/Half-duplex, automatische onderhandeling, Auto MDI/MDIX

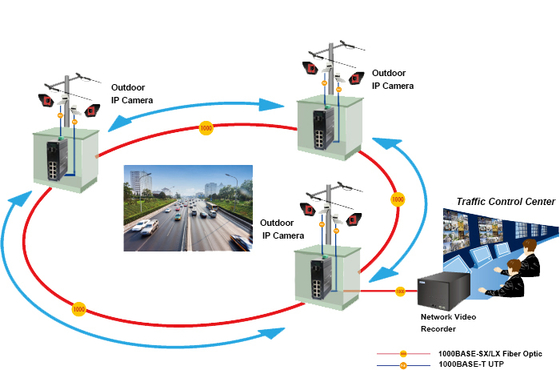

Toepassing

Technische indexen

Ethernet
Standaarden:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Forward & Filtering Snelheid:	14.880pps (10Mbps)
	148.800pps (100Mbps)
	1.488.000pps (1000Mbps)
Pakketbuffergeheugen:	12M bits
Verwerkingstype:	Store-and-Forward
Backplane bandbreedte	110 Gbps
Max. pakketlengte:	9K Bytes Jumbo Frame
Adrestabelgrootte:	8K MAC-adressen
Interface

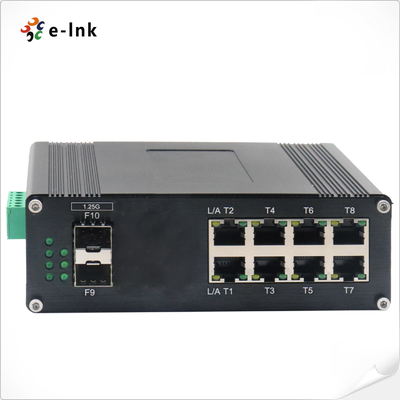

Connector:	8 x RJ45
RS485:	1 x RS485 (Optioneel)
Optische poort:	2 x 1000Base-X SFP
USB-C:	1 x USB-C (voor beheer)
RS485 seriële interface (optioneel)
Fysieke interface	Industriële standaard 3-pins schroefklem
Gegevenstype	1Ch RS485 Bi-Directioneel
RS-485 signalen	Data+, Data-, GND
Seriële poortlijnafstand (koper)	1000 meter
Baudrate	0 ~ 800 kbps
OmgevingBedrijfstemperatuur:
-40°C tot 80°C (-40°F tot 176°F)	Opslagtemperatuur:
-40°C tot 85°C (-40°F tot 185°F)	Relatieve vochtigheid:
5% tot 95% niet-condenserend	MTBF
> 200.000 uur	Elektrisch en mechanisch

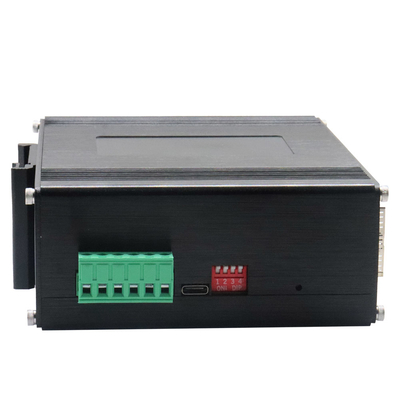

Ingangsvermogen:
12~48VDC, Redundant vermogen (6-pins klemmenblok)	Stroomverbruik:
8W Max	Bescherming:
Overbelasting ingangsvermogen:
Automatisch resetbaar	Omgekeerde polariteit:
Aanwezig	DI
P Schakelaar4-cijferige DIP-schakelaarfunctie
DIP	Functie	Instellingen	SW 1
	VLAN	Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN,	UIT - Uitgeschakeld	SW 3
	Ringbeheer	AAN - Ingeschakeld	UIT - Uitgeschakeld	SW 3
	Gereserveerd	AAN - Gereserveerd	UIT - Gereserveerd	LED-indicatoren:
	Gereserveerd	AAN - Gereserveerd	UIT - Gereserveerd	LED-indicatoren:
PWR:
Stroomstatus	Ethernet (per poort):
Link/Activiteit	Glasvezel:
Gigabit SFP-poort: F9~F10	Afmetingen (BxDxH):
149 x 114 x 50 mm	Gewicht:
0,55 kg	Behuizing:
Aluminium behuizing	Montageopties:
DIN-rail montage	Softwarefuncties
Redundantieprotocollen
Ondersteuning voor STP/RSTP/MSTP/ERPSv2, Link Aggregation	Multicast-ondersteuning
Ondersteuning voor IGMP Snooping V1/V2/V3, ondersteuning voor GMRP, GVMP, 802.1Q	VLAN
Ondersteuning voor IEEE 802.1Q 4K VLAN, ondersteuning voor QINQ, Double VLAN,	Tijdbeheer
SNTP	QOS
Op flow gebaseerde omleiding	Op flow gebaseerde snelheidsbeperking Op flow gebaseerde pakketfiltering 8*Uitvoerwachtrijen van elke poort 802.1p/DSCP-prioriteitstoewijzing Diff-Serv QoS, Prioriteit Mark/Remark Wachtrijschema-algoritme (SP, WRR, SP+WRR) ACL
Op poort gebaseerde ACL-uitgifte	ACL gebaseerd op poort en VLAN L2 tot L4 pakketfiltering, overeenkomend met de eerste 80 bytes bericht. Biedt ACL op basis van MAC, Bestemmings-MAC-adres, IP-bron, Bestemmings-IP, IP-protocoltype, TCP/UDP-poort, TCP/UDP-poortbereik en VLAN, enz. Diagnostisch onderhoud
Ondersteuning voor poortspiegeling, Syslog, Ping	Beheerfunctie
Ondersteuning voor CLI, WEB, SNMPv1/v2/v3, Telnet-server voor beheer, EEE, LLDP, DHCP-server/client (IPv4/IPv6), Cloud/MQTT	Alarmbeheer
Ondersteuning voor 1-weg relaisalarmafvoer, RMON, TRAP	Beveiliging
Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Ondersteuning voor DHCP Snooping, Optie 82,802.1X beveiligingstoegang, Ondersteuning voor hiërarchisch gebruikersbeheer, ACL-toegangscontrolelijst, Ondersteuning voor DDOS, op poort gebaseerde MAC-filtering / binding, MAC-zwarte gaten, IP-bronbescherming, Poortisolatie, ARP-bericht snelheidslimiet Geavanceerde Layer 2+ functies
IPv4/IPv6-beheer	Statische route Wettelijke goedkeuringen
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
Bestelinformatie

Model
