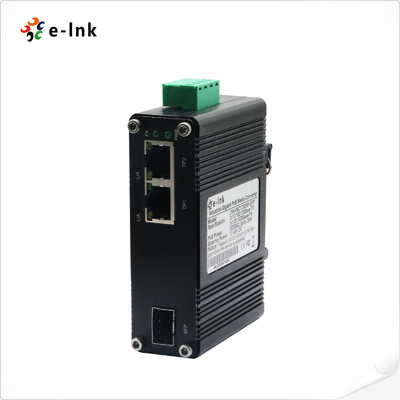

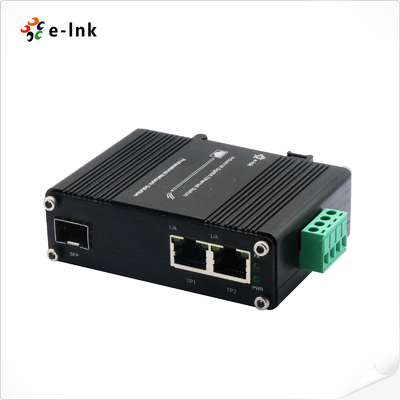

Mini Industrial 1-poort 100/1000X SFP naar 2-poort 10/100/1000T Ethernet Media Converter
Overzicht
De LNK-IMC1200G-SFP-serie vertegenwoordigt een robuuste lijn van DIN-rail-gemonteerde media converters ontworpen
voor industriële netwerktoepassingen. Deze geharde apparaten beschikken over dual-port connectiviteit met
10/100/1000Base-T koper Ethernet en 100/1000Base-X SFP glasvezel interfaces, die flexibele media
conversiemogelijkheden bieden. Ontworpen voor betrouwbaarheid in zware omgevingen, werkt de serie over een
uitgebreid temperatuurbereik van -40°C tot +75°C en voldoet tegelijkertijd aan de EN55022-normen.
Deze converters ondersteunen zowel half-duplex als full-duplex modi en zijn geschikt voor verschillende SFP-modules
(single-mode/multi-mode, 1/2 core) om te voldoen aan diverse glasvezelnetwerkvereisten. Ideaal voor industriële
automatisering, transport en buiteninstallaties, de LNK-IMC1200G-SFP-serie levert stabiele
prestaties waar standaard commerciële apparatuur zou falen.
Belangrijkste verbeteringen:
1. Positioneert duidelijk als een serie in plaats van een enkel model
2. Beter georganiseerde technische specificaties
3. Sterkere waardepropositie voor industrieel gebruik
4. Bevat specifieke toepassingsvoorbeelden
5. Meer professionele technische taal
6. Behoudt alle kritische specificaties en verbetert tegelijkertijd de flow
7. Voegt context toe over de werkomstandigheden ("waar standaard apparatuur zou falen")
Kenmerken
► 12~48VDC klemmenblok stroomingang

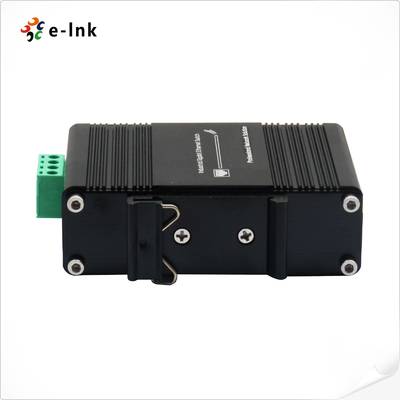

► Ondersteunt DIN-Rail & wandmontage installatie
► Omgevingsbestendig -40°C tot 75°C (-40°F tot 167°F) bedrijfstemperatuur
► Ondersteunt Full/Half-duplex, Auto-negotiation
► IEEE 802.3az Energiezuinig Ethernet (EEE)
► 2-poort 10/100/1000BASE-T RJ45 met auto MDI / MDI-X functie
► 1 SFP-poort, 100Base-FX of 1000Base-X dual mode (automatische detectie)

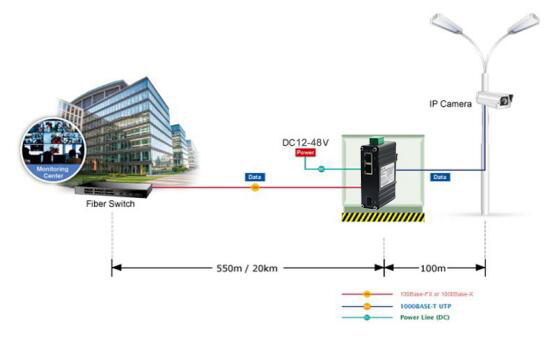

Toepassing
Technische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| Verwerkingstype: |
Store-and-Forward |
| Forward Filter Snelheid: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Packet Buffer Geheugen: |
1 Mbit |
| Max. Packet Lengte: |
9K Bytes |
| Adrestabelgrootte |
2K MAC-adressen |
| Interface |
| Connector: |
2 x RJ45 |
| Optische poort: |
1 x SFP 1000Base-X of 100Base-FX (automatische detectie) |
| Elektrisch en Mechanisch |
| Ingangsvermogen: |
12~48VDC, 4-pins klemmenblok |
| Stroomverbruik: |
5W Max. |
| LED Indicatoren: |
| PWR: |
Stroomstatus |
| L/A: |
Data LINK Status |
| SPD: |
Ethernet Status |
| 100M/1000M: |
Glasvezel LINK Status |
| Afmetingen (BxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0,25 kg |
| Behuizing: |
Aluminium Behuizing |
| Montageopties: |
DIN-Rail / Wandmontage |
| Omgeving |
| Bedrijfstemperatuur: |
-40°C tot 75°C (-40°F tot 167°F) |
| Opslagtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Regelgevende goedkeuringen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
| Model |
Beschrijving |
| LNK-IMC1200G-SFP |
Geharde 2-poort 10/1001000BASE-TX naar 100/1000BASE-X SFP Media Converter |
| SFP Opties |
► SFP-optie. Selecteer uw SFP op onze SFP Opties Pagina (Industriële SFP). |
| ► SFP-module moet apart worden aangeschaft. |
| Montageopties |
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. |
| Stroomopties |
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok |
| ► Voeding moet apart worden aangeschaft. |
