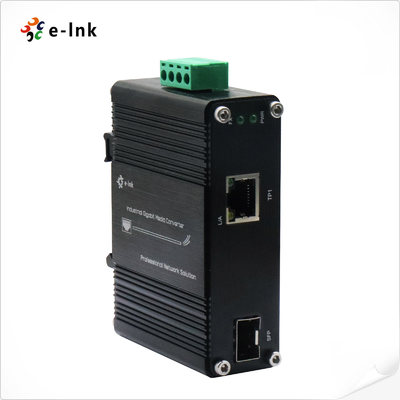

Mini Industrieel 10/100/1000Base-T naar 100/1000Base-X SFP Ethernet Media Converter
Overzicht
De LNK-IMC3012-SFP is een industriële DIN-rail media converter ontworpen voor betrouwbare netwerk
connectiviteit in zware omgevingen. Dit geharde apparaat biedt naadloze conversie tussen
10/100/1000Base-T koper Ethernet en 100/1000Base-X glasvezel netwerken via de flexibele SFP-sleuf,
ondersteuning van verschillende single-mode of multi-mode SFP-modules (single/dual-core) om te voldoen aan diverse
toepassingsvereisten.
Gebouwd voor industriële toepassingen, beschikt de converter over:
- Uitgebreid bedrijfstemperatuurbereik** (-40°C tot +75°C)
- Robuust ontwerp** dat voldoet aan **EN55022 EMC-normen**
- Dual-mode Ethernet-poort** die zowel **half-duplex als full-duplex** werking ondersteunt
- Hot-swappable SFP-compatibiliteit** voor flexibele glasvezelconnectiviteit
- Compacte DIN-rail montage** voor eenvoudige installatie in schakelkasten
Met zijn robuuste constructie en veelzijdige connectiviteitsopties is de LNK-IMC3012-SFP ideaal voor
industriële automatisering, transportsystemen en utiliteitsnetwerken die betrouwbare media conversie vereisen
in veeleisende omgevingen. Het apparaat zorgt voor stabiele prestaties en biedt tegelijkertijd de flexibiliteit om
zich aan te passen aan verschillende glasvezelinfrastructuurbehoeften.
Kenmerken
► 12~48VDC Terminal Block Stroomingang
► Ondersteunt DIN-Rail & Wandmontage installatie
► Omgevingsbestendig -40°C tot 75°C (-40°F tot 167°F) bedrijfstemperatuur
► Ondersteunt Full/Half-duplex, Auto-negotiation
► IEEE 802.3az Energiezuinig Ethernet (EEE) compliant
► Uitgebreide LED-indicatoren voor netwerkdiagnostiek
► 1-poorts 10/100/1000BASE-T RJ45 met auto MDI / MDI-X functie
► 1 SFP-poort, 100Base-FX of 1000Base-X dual mode (automatische detectie)

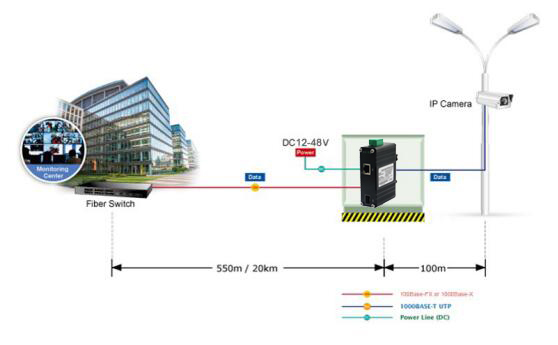

Toepassing
Technische Indexen
| Ethernet |
| Standaarden: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energiezuinig Ethernet (EEE) |
| Verwerkingstype: |
Store-and-Forward |
| Forward Filter Snelheid: |
14.880pps (10Mbps) |
| 148.800pps (100Mbps) |
| 1.488.000pps (1000Mbps) |
| Packet Buffer Geheugen: |
1 Mbit |
| Max Packet Lengte: |
9K Bytes |
| Adrestabel Grootte |
2K MAC-adressen |
| Interface |
| Connector: |
1x RJ45 |
| Optische Poort: |
1 x SFP 1000Base-X of 100Base-FX (automatische detectie) |
| Elektrisch en Mechanisch |
| Stroomingang: |
12~48VDC, 4-pins klemmenblok |
| Stroomverbruik: |
3W Max. |
| LED Indicatoren: |
| PWR: |
Stroomstatus |
| L/A: |
Data LINK Status |
| SPD: |
Ethernet Status |
| 100M/1000M: |
Glasvezel LINK Status |
| Afmetingen (BxDxH): |
95 x 70 x 30 mm |
| Gewicht: |
0,25 kg |
| Behuizing: |
Aluminium Behuizing |
| Montage Opties: |
DIN-Rail / Wandmontage |
| Omgeving |
| Bedrijfstemperatuur: |
-40°C tot 75°C (-40°F tot 167°F) |
| Opslagtemperatuur: |
-40°C tot 85°C (-40°F tot 185°F) |
| Relatieve Vochtigheid: |
5% tot 95% niet-condenserend |
| MTBF |
> 200.000 uur |
| Regelgevende Goedkeuringen |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Klasse A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Bestelinformatie
| Model |
Beschrijving |
| LNK-IMC3012-SFP |
Geharde 10/1001000BASE-TX naar 100/1000BASE-X SFP Ethernet Media Converter |
| SFP Opties |
► SFP-optie. Selecteer uw SFP op onze SFP Opties Pagina (Industriële SFP). |
| ► SFP-module moet apart worden aangeschaft. |
| Montage Opties |
► Standaard DIN-Rail beugel geïnstalleerd; Wandmontage beugel is inbegrepen. |
| Stroom Opties |
► 24W/1A 24VDC Voeding. Open Draad voor Klemmenblok |
| ► Voeding moet apart worden aangeschaft. |
